系列主图 + 型号图ABFM-25 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 25mm 安装规格，平钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

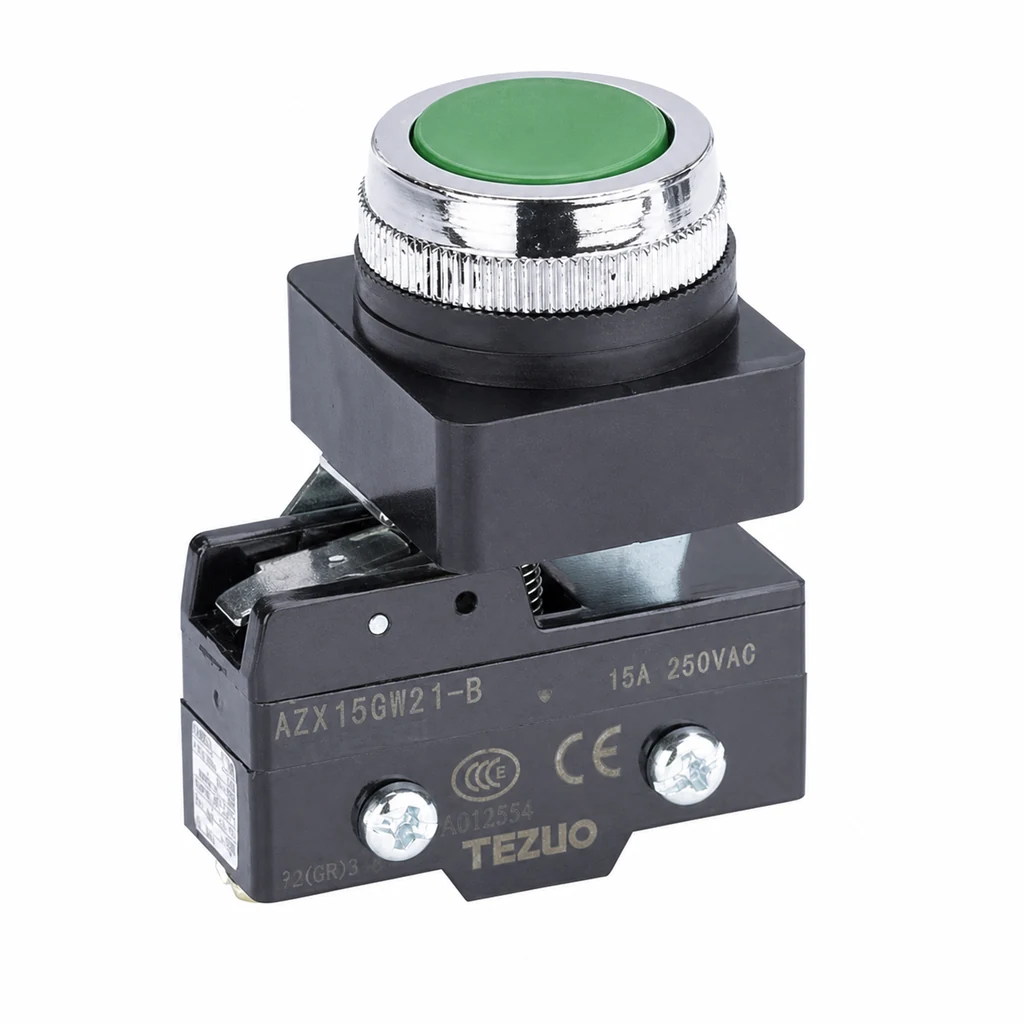

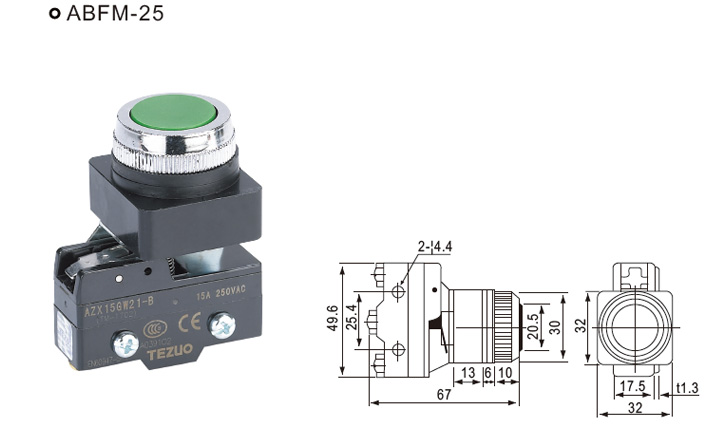

TEZUO 旧官网 ABFM-25 官方实物与外形尺寸图。打开 ABFM-25 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 30mm 安装规格，平钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

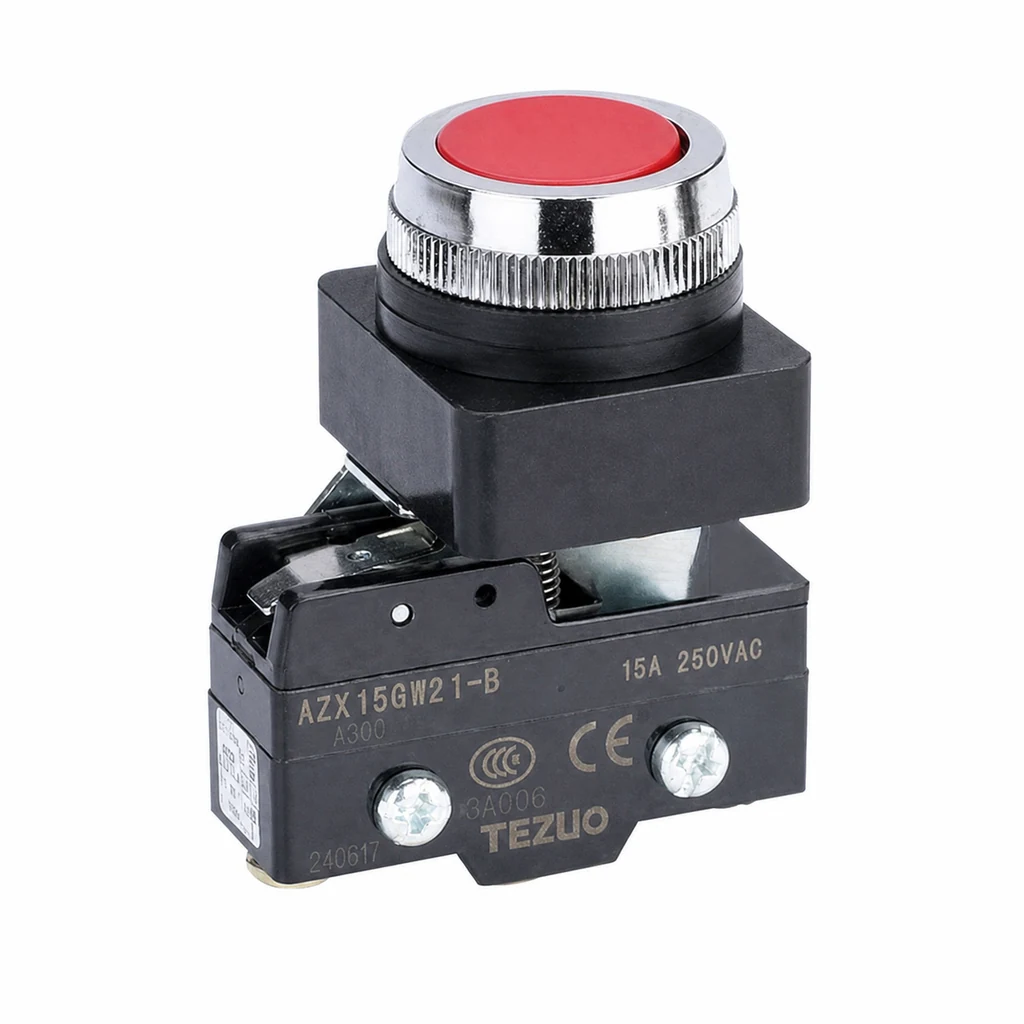

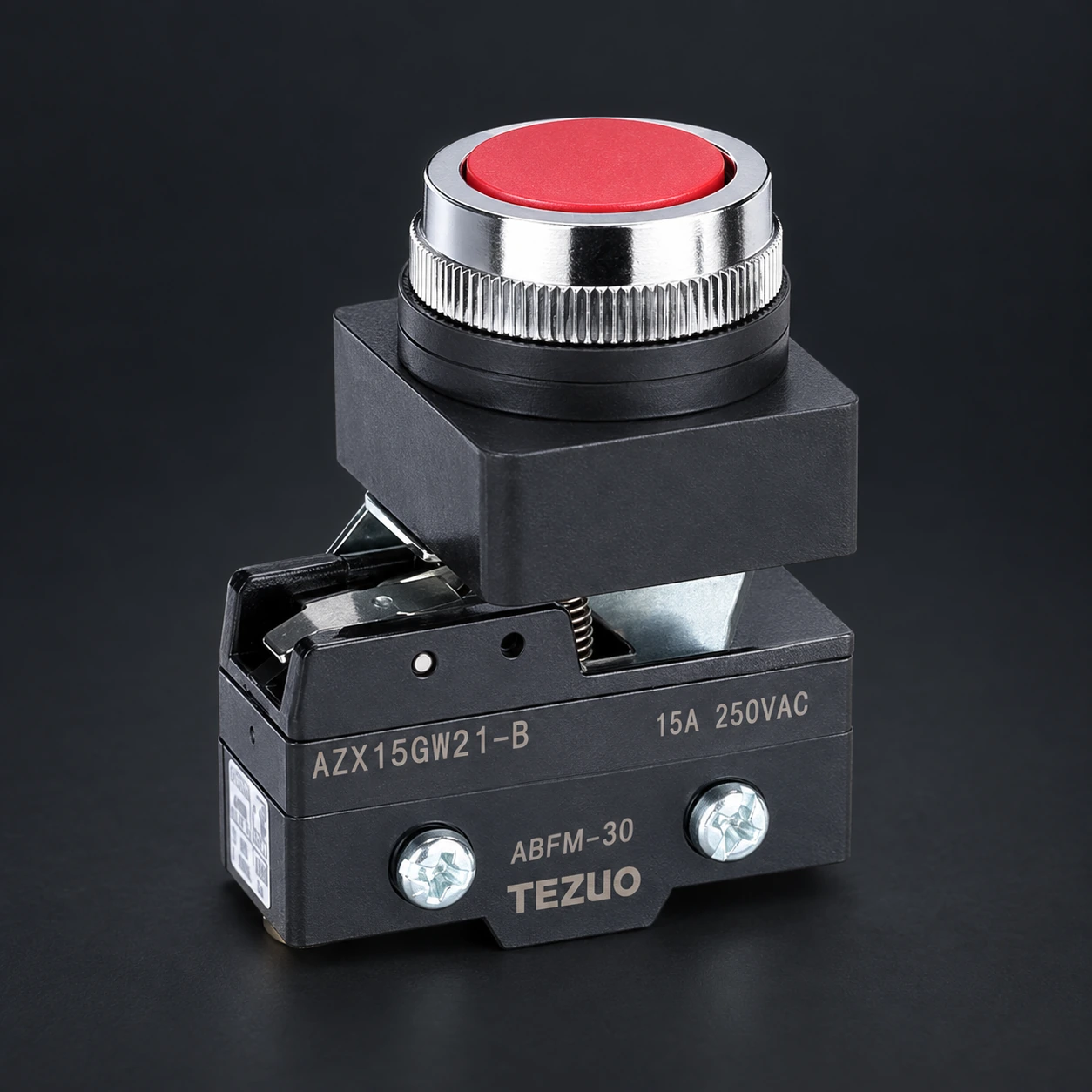

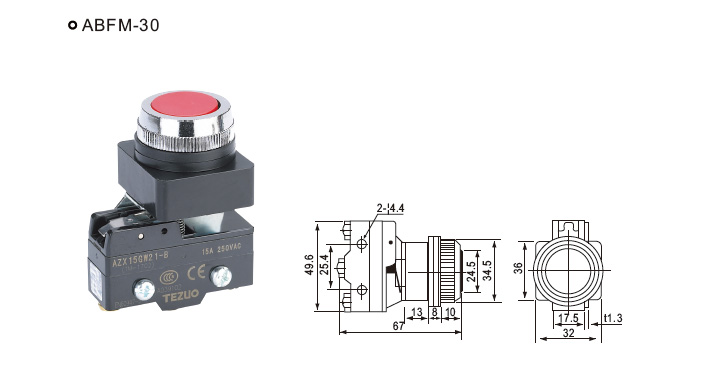

TEZUO 旧官网 ABFM-30 官方实物与外形尺寸图。打开 ABFM-30 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 25mm 安装规格，高钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

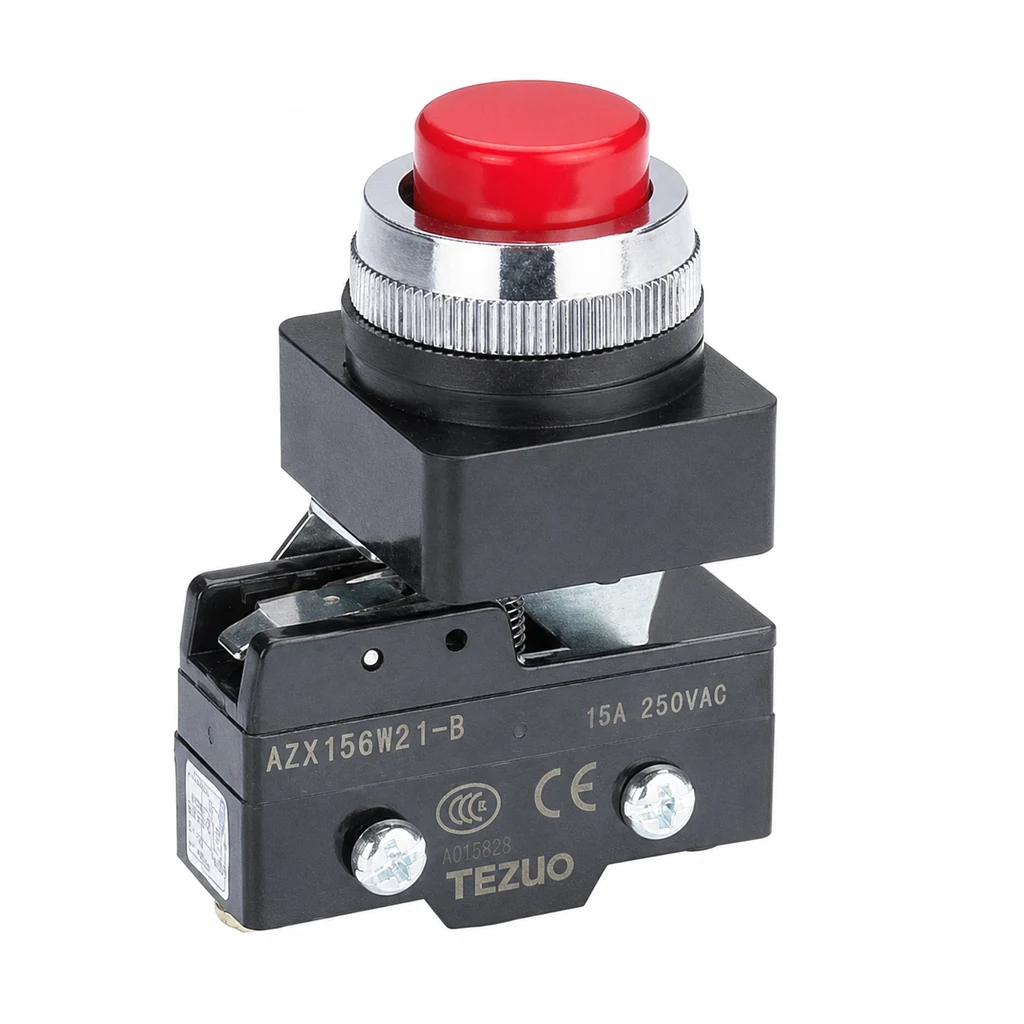

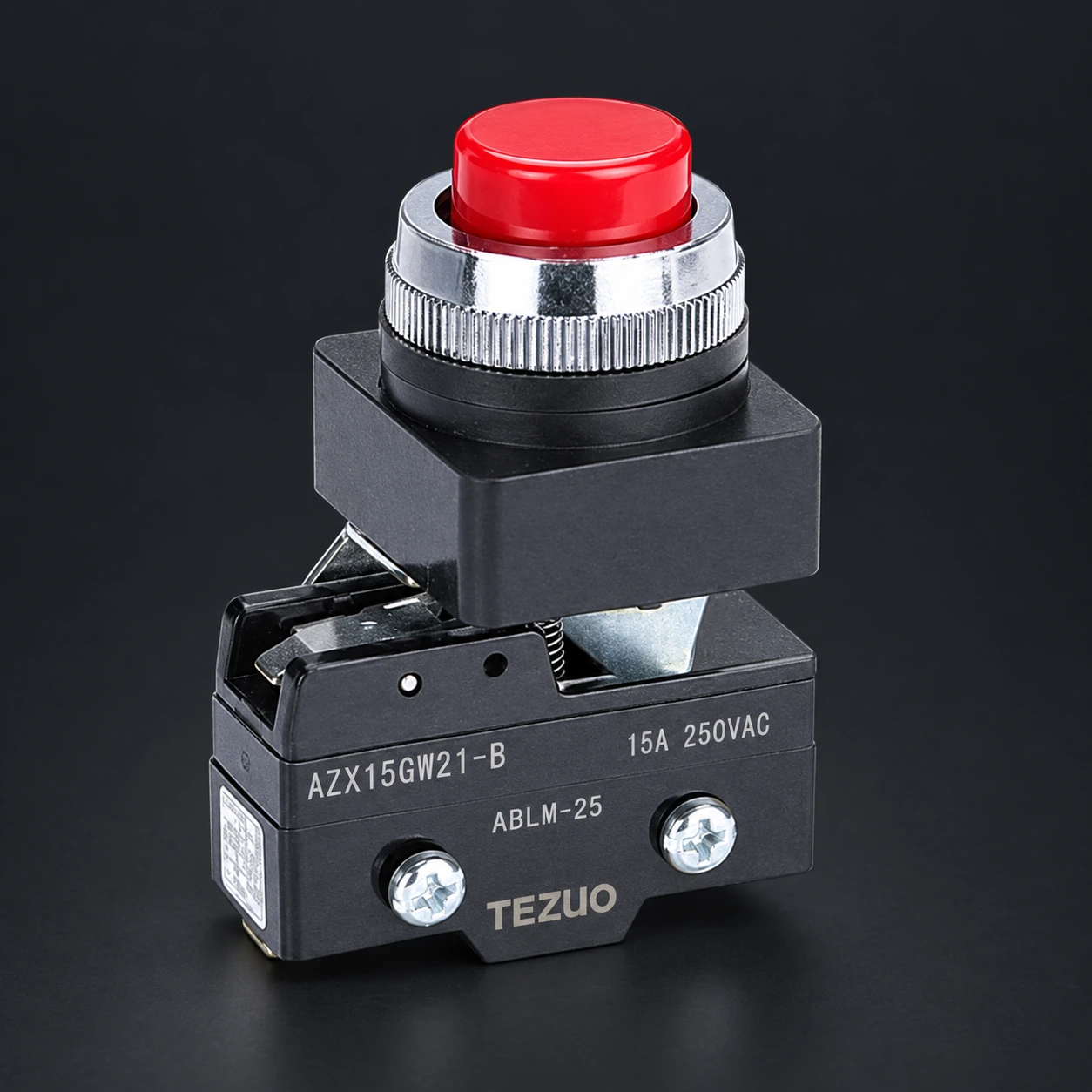

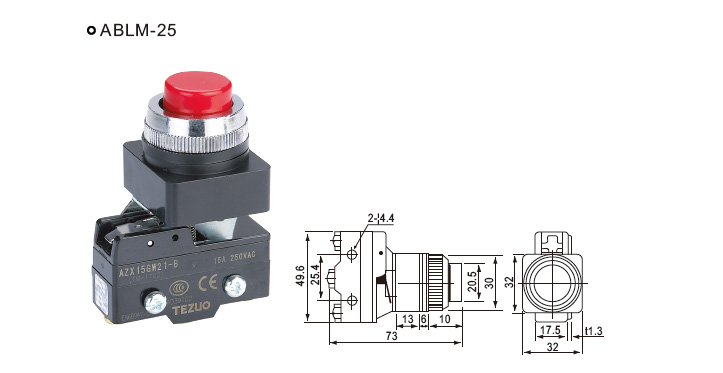

TEZUO 旧官网 ABLM-25 官方实物与外形尺寸图。打开 ABLM-25 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 30mm 安装规格，高钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

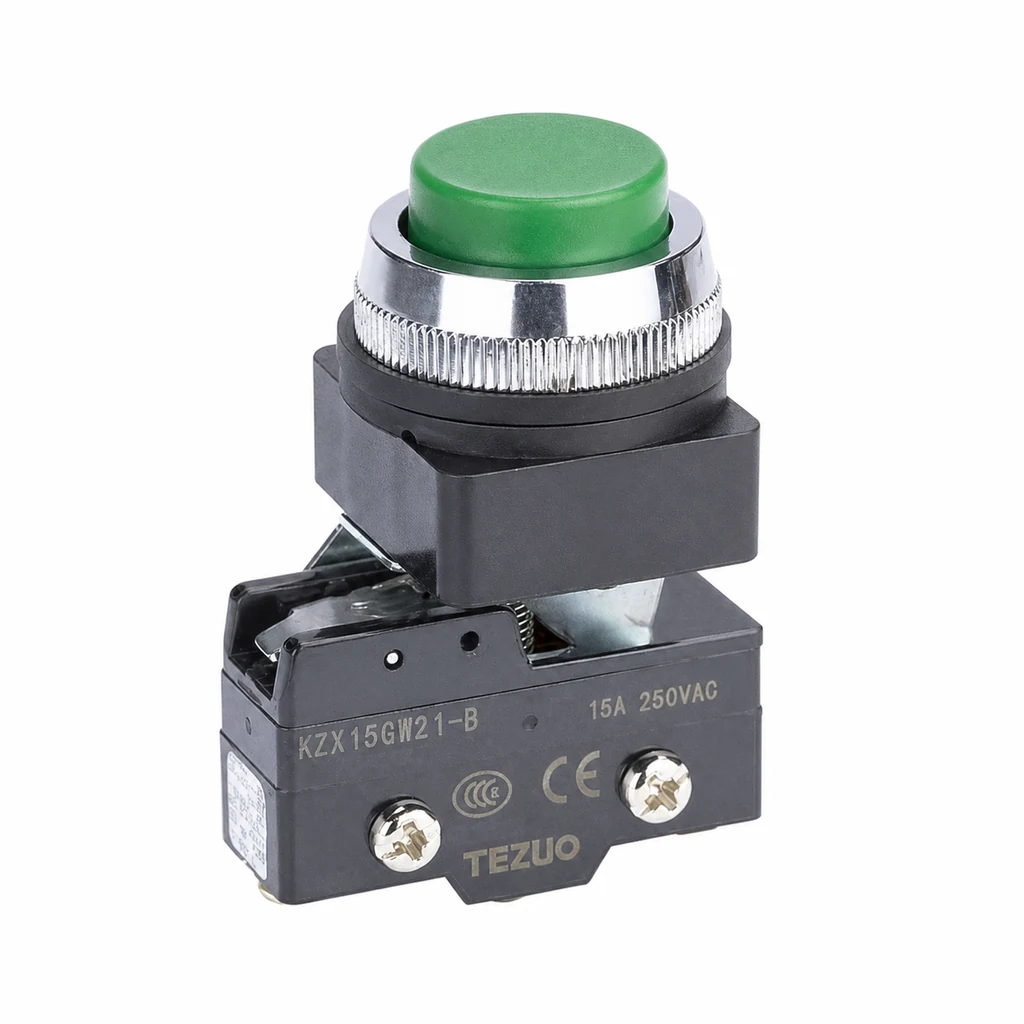

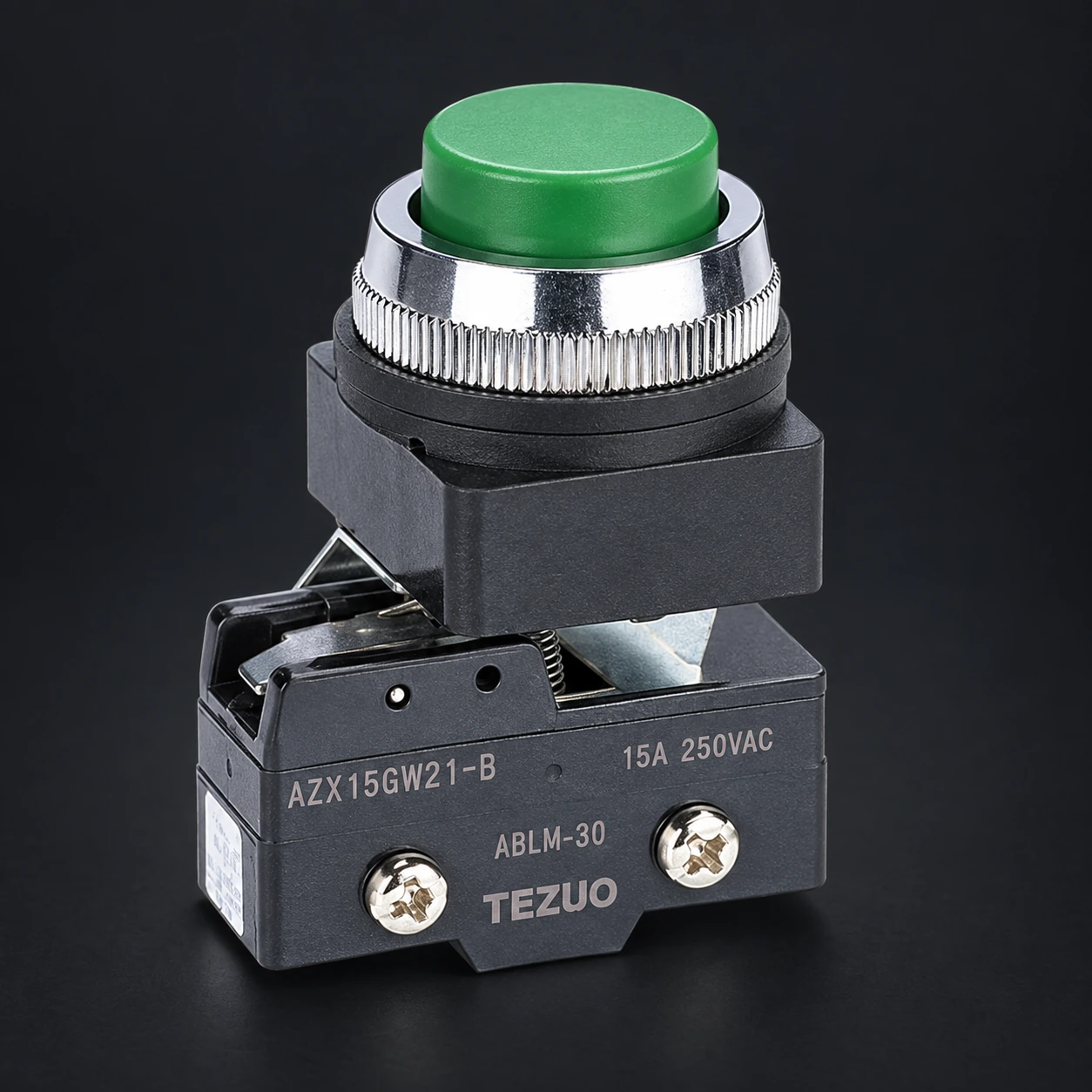

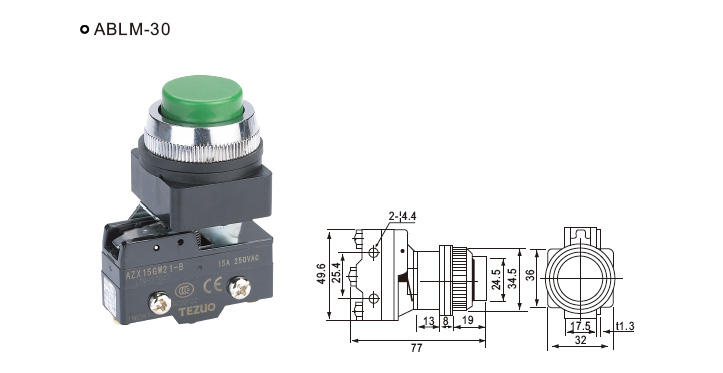

TEZUO 旧官网 ABLM-30 官方实物与外形尺寸图。打开 ABLM-30 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 25mm 安装规格，大头按钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

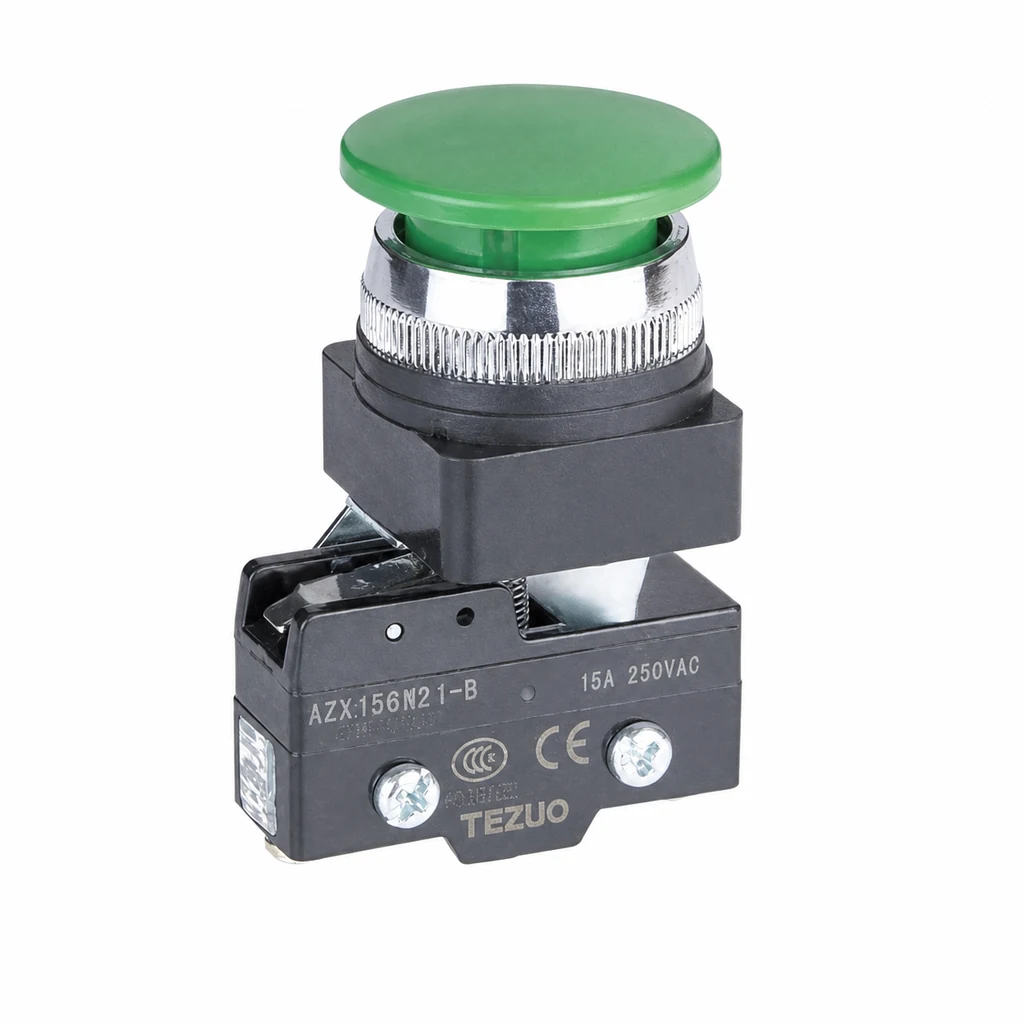

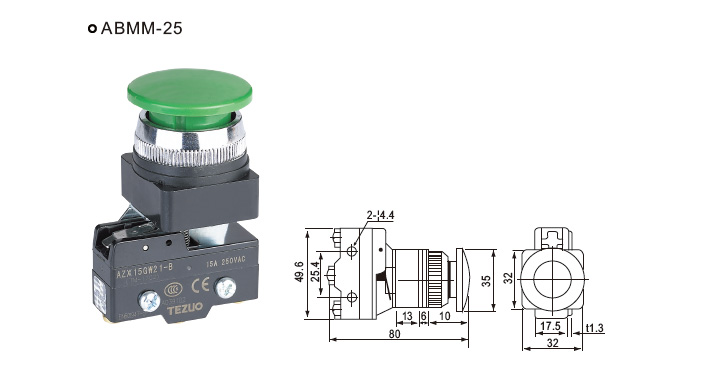

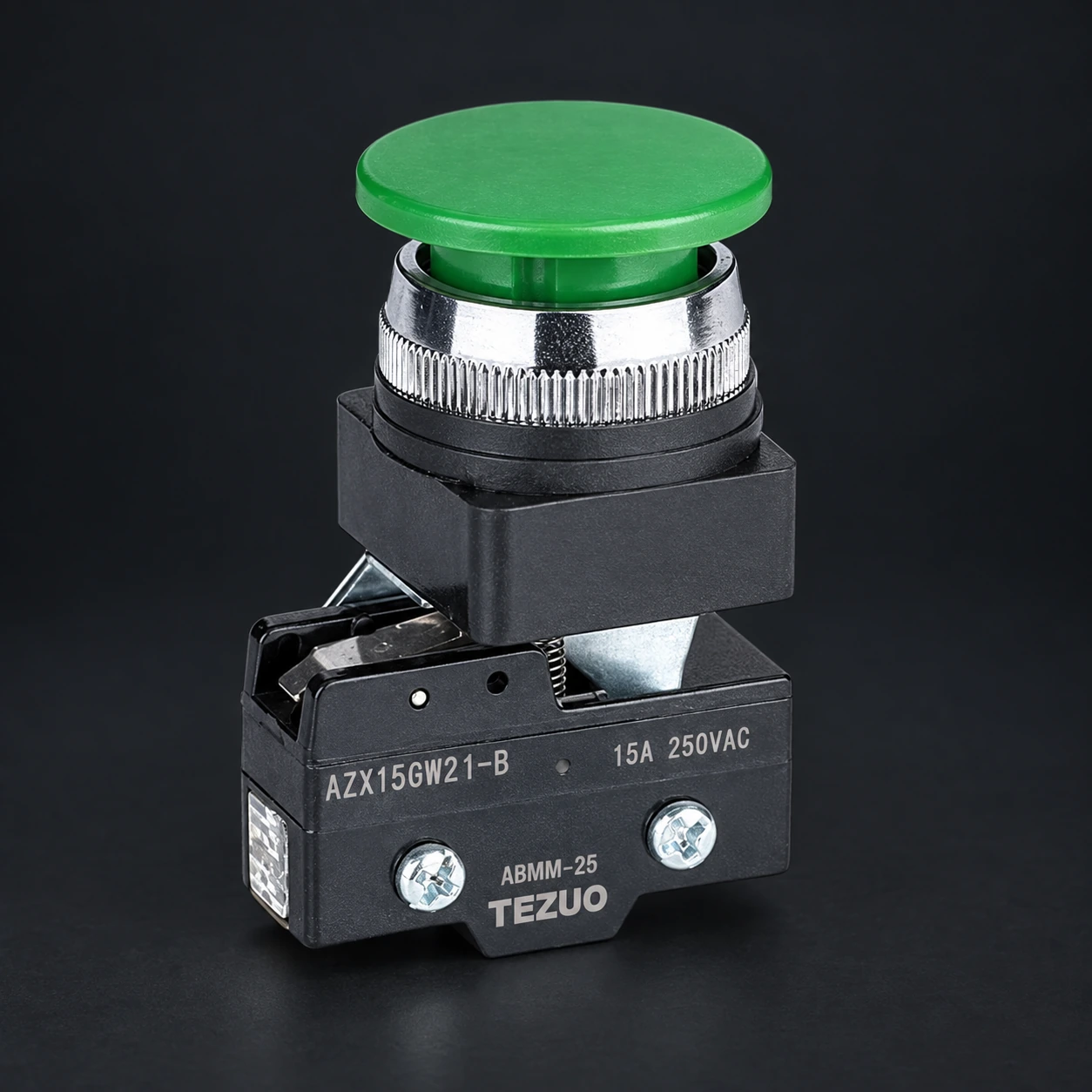

TEZUO 旧官网 ABMM-25 官方实物与外形尺寸图。打开 ABMM-25 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 30mm 安装规格，大头按钮资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

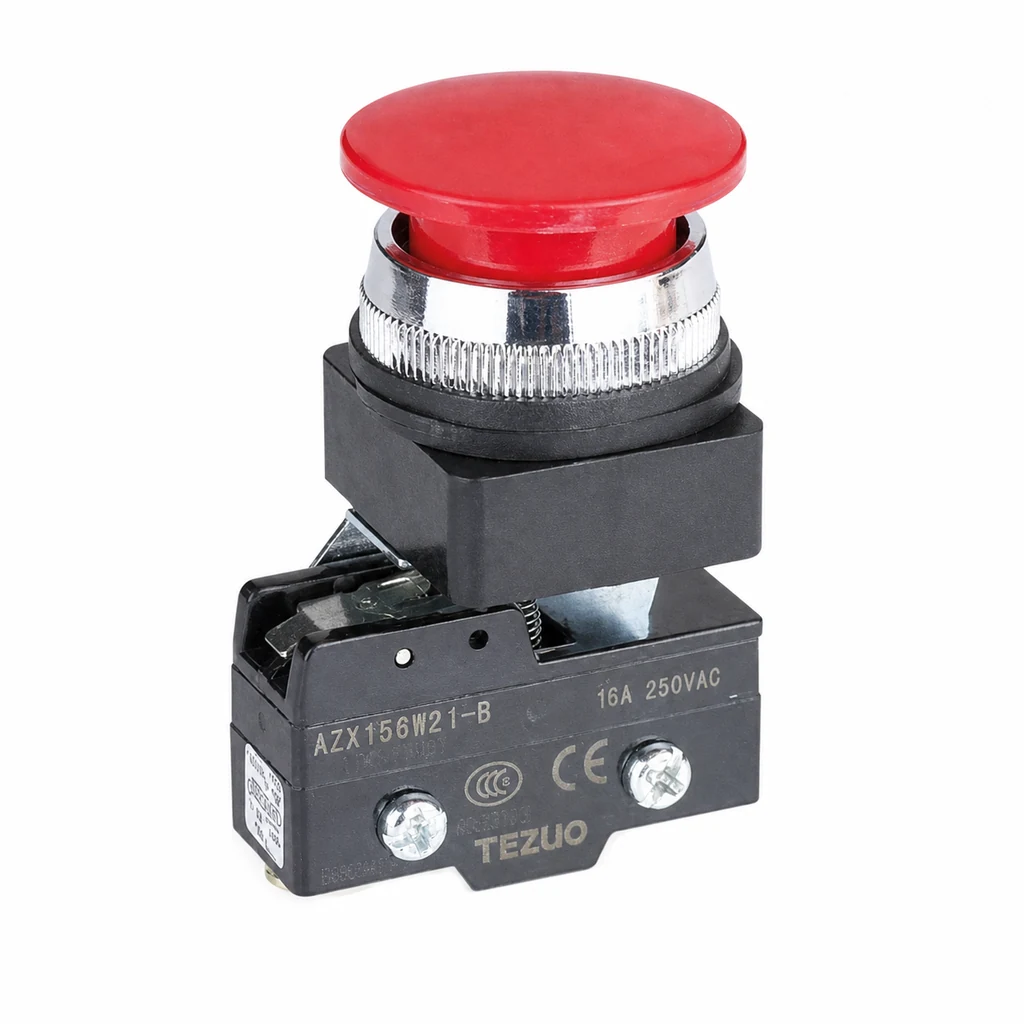

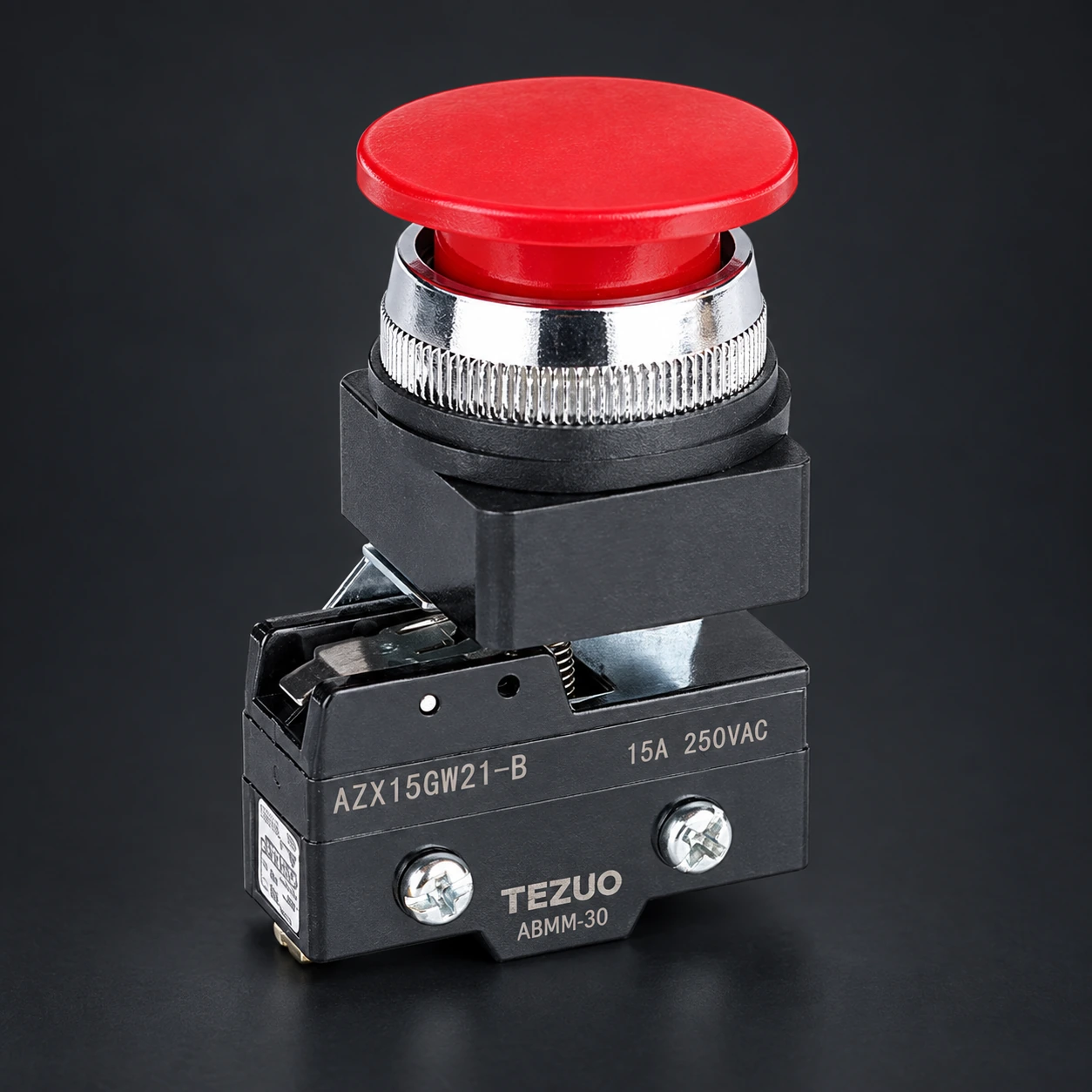

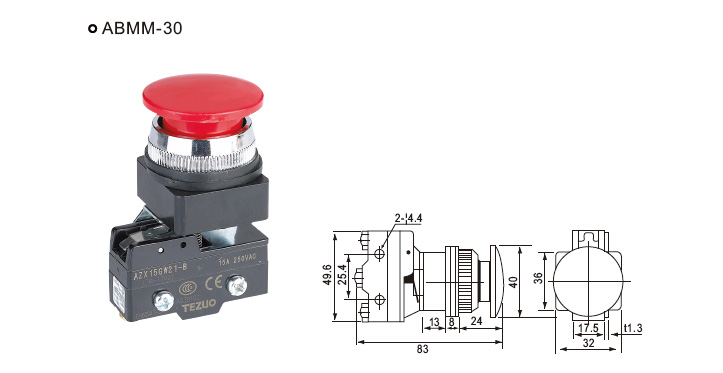

TEZUO 旧官网 ABMM-30 官方实物与外形尺寸图。打开 ABMM-30 原尺寸资料 ↗
资料：TEZUO 原官网按钮开关型号编码与对应型号尺寸图；TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数5 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
本型号参数5 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|

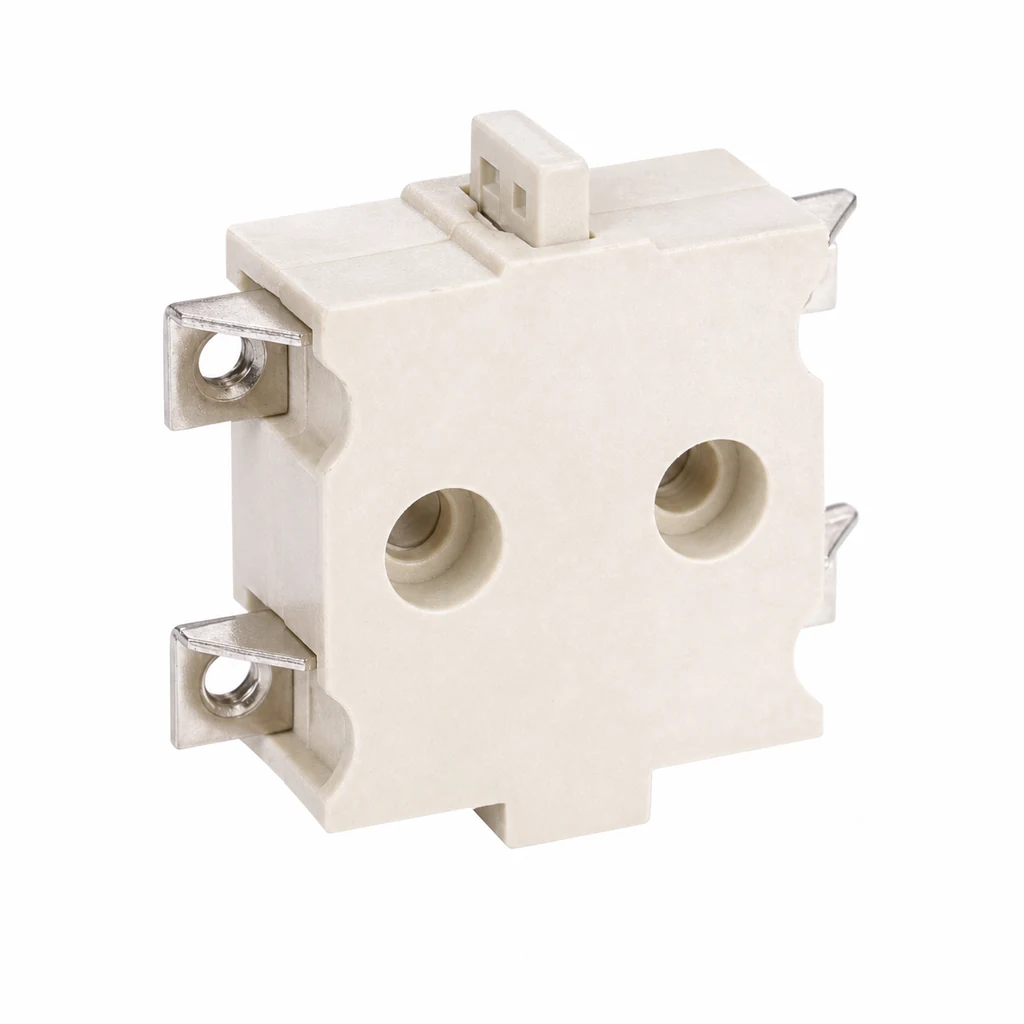

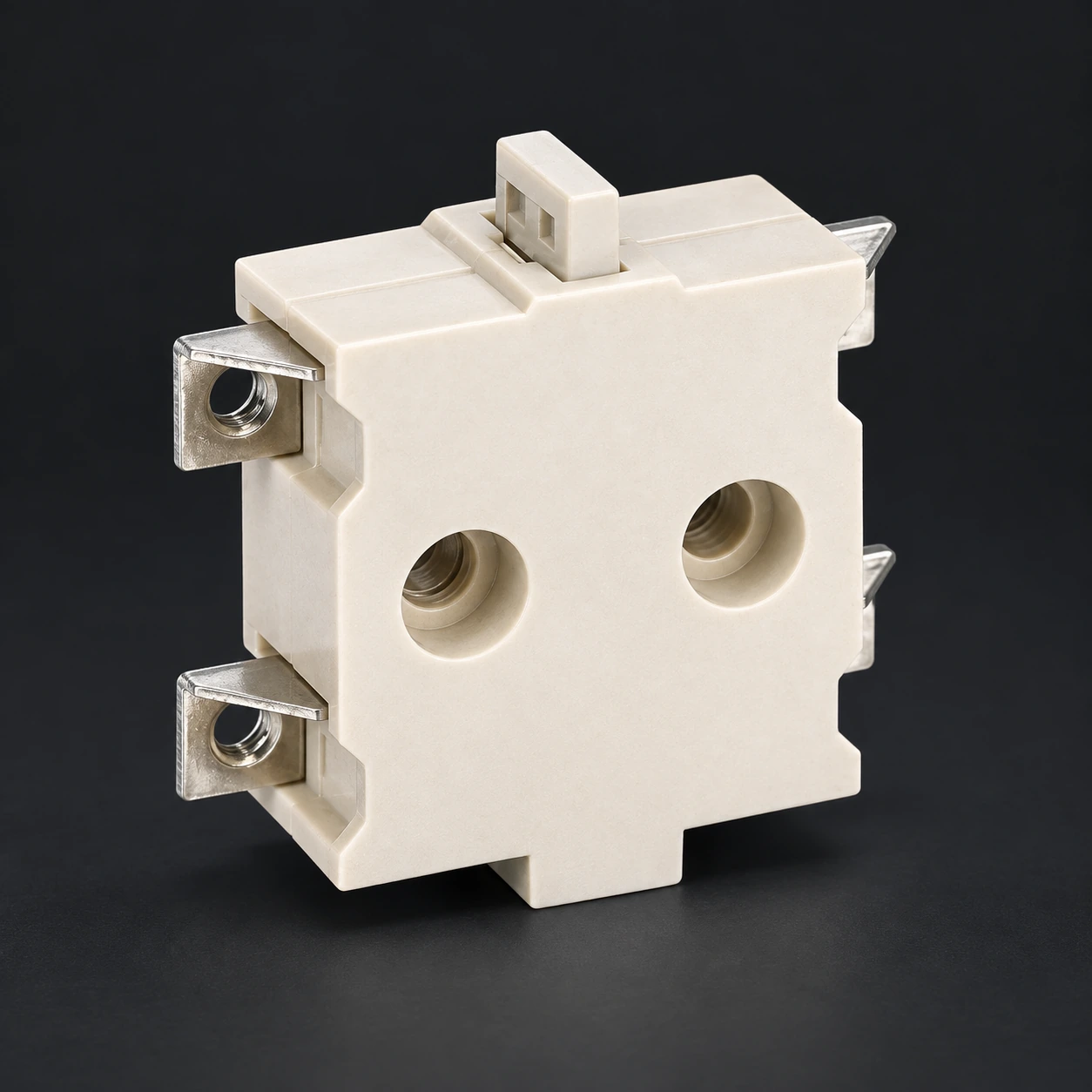

| 当前型号 / SKU | 浮动开关为目录分类名称，完整订货型号需工程确认待确认 |
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 20,000,000 次以上资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | 需工程确认待确认 |
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料已核对 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料已核对 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 旧官网按钮开关官方特性表；TEZUO 旧官网按钮开关官方型号编码说明
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | 按钮开关（附微动开关型） | 参数资料已确认 |
| 产品类别 | 微动开关 | 参数资料已确认 |

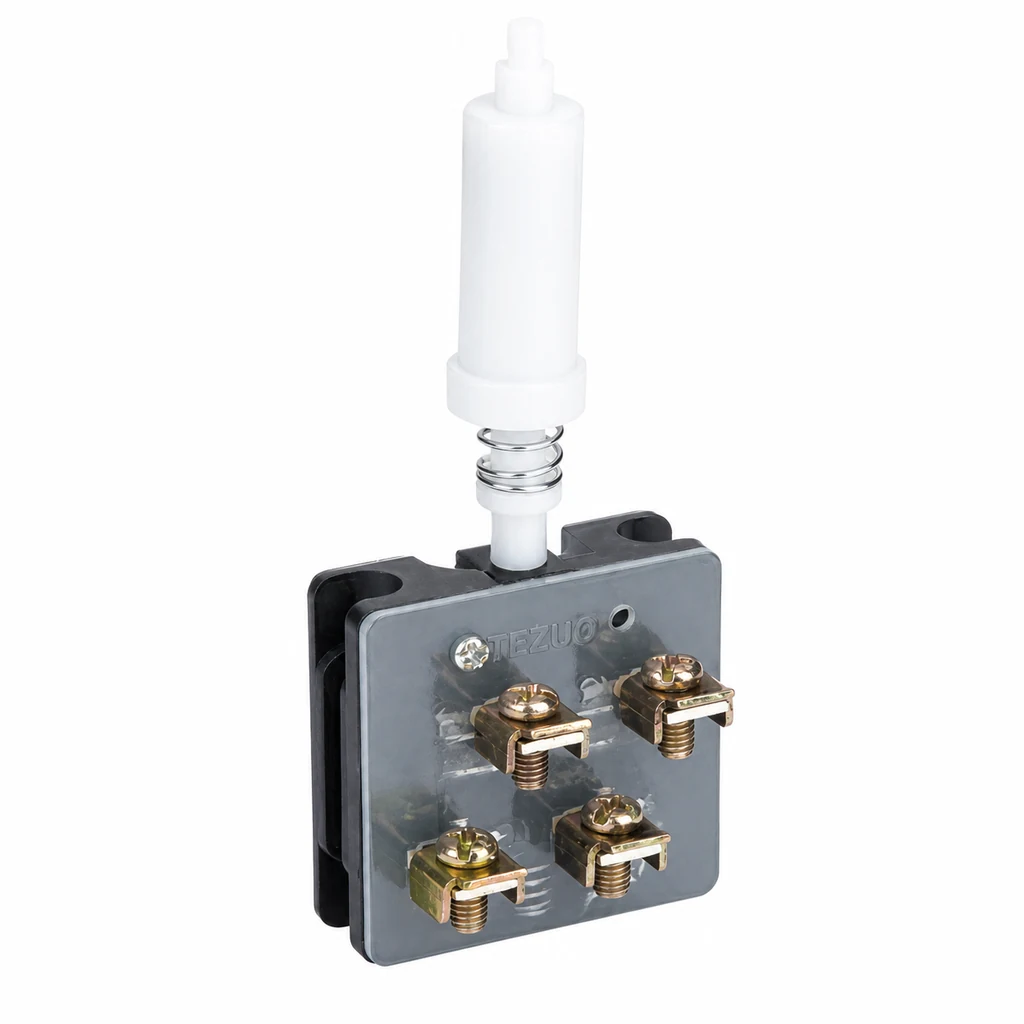

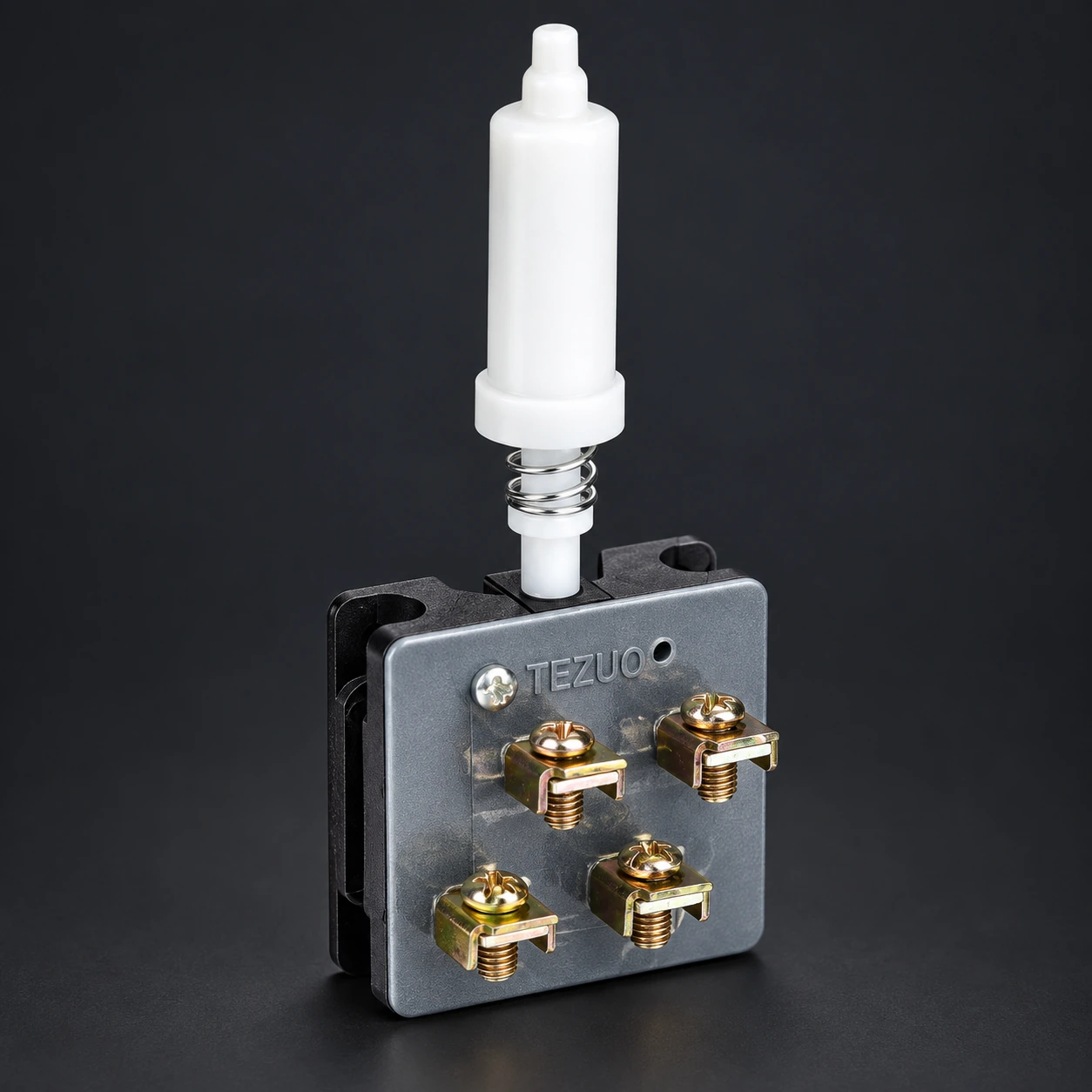

| 型号范围 | ABFM-25 / ABFM-30 / ABLM-25 / ABLM-30 / ABMM-25 / ABMM-30 / AZX19D(LX19D) / 浮动开关资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | ABFM 平钮、ABLM 高钮、ABMM 大头按钮，均提供 25 / 30 mm 安装规格；另有 AZX19D(LX19D) 与浮动开关结构资料依据:TEZUO 旧官网按钮开关型号页与官方型号说明 | 参数资料已确认 |
| 外形尺寸 | 六款 ABFM / ABLM / ABMM 均有独立外形图；例如 ABFM-25 总长 67 mm、总高 49.6 mm、主体宽 32 mm，不跨按钮头型或安装规格套用资料依据:TEZUO 旧官网按钮开关官方外形尺寸图 | 参数资料已确认 |
| 安装尺寸 / 孔距 | 25 / 30 mm 为安装规格；ABFM-25 示例为 2×Ø4.4 mm 安装孔、孔距 25.4 mm，其他型号按对应外形图开孔资料依据:TEZUO 旧官网按钮开关官方外形尺寸图 | 参数资料已确认 |
| 动作力 / 动作行程 | 需工程确认 | 需工程确认 |
| 电气参数 | ||
| 触点形式 | 一组转换触点：COM / NC / NO资料依据:TEZUO 旧官网按钮开关官方接点图 | 参数资料已确认 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 15A，500VAC 3A；其他负载类型按官方额定值表降额资料依据:TEZUO 旧官网按钮开关官方额定值表 | 参数资料已确认 |
| 接线端子 / 出线方式 | B：螺丝端子；A：焊接端子；C：快速端子资料依据:TEZUO 旧官网按钮开关官方端子说明 | 参数资料已确认 |
| 初始电气特性 | 初始接触电阻 ≤15mΩ；初始绝缘电阻 ≥100MΩ（DC 500V）资料依据:TEZUO 旧官网按钮开关官方特性表 | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 20,000,000 次以上资料依据:TEZUO 旧官网按钮开关官方特性表 | 参数资料已确认 |
| 电气寿命 | 500,000 次以上资料依据:TEZUO 旧官网按钮开关官方特性表 | 参数资料已确认 |
| 防护等级 | 需工程确认 | 需工程确认 |
| 工作温度 | 需工程确认 | 需工程确认 |
| 允许动作频率 | 机械 240 次/分；电气 20 次/分资料依据:TEZUO 旧官网按钮开关官方特性表 | 参数资料已确认 |
| 选型信息 | ||
| 按钮头与颜色 | ABFM 平钮 / ABLM 高钮 / ABMM 大头；按钮颜色可选 R 红、G 绿、Y 黄、B 蓝、W 白资料依据:TEZUO 旧官网按钮开关官方型号编码说明 | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 8 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认触发方式、动作行程和安装孔位。
如需替换旧件，建议提供旧型号或端子与触杆照片。
关注电流等级与接线方式，避免只按外观判断。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
微动开关 应用诊断
按钮开关与微动一体化后，更适合整机面板或操作盒快速集成。
系列主图 + 型号图按钮开关（附微动开关型）首图为系列展示图，下方提供 8 组型号外观图，其中 6 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合控制盒、面板按钮和人机交互位。
- 控制面板
- 自动化机构
- 门锁联动
- 精密设备
系列亮点
- 按钮与微动一体
- 适合控制盒与面板
- 便于整机集成
选型提示
适合高频触发、面板控制和精密机构反馈，选型时建议同步确认行程、触点与安装孔位。
- 优先确认触发方式、动作行程和安装孔位。
- 如需替换旧件，建议提供旧型号或端子与触杆照片。
- 关注电流等级与接线方式，避免只按外观判断。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
按钮开关（附微动开关型） 如何确认具体型号？
当前页面已整理 8 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
