系列主图 + 型号图CSK1-11 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
本型号参数3 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 双滚轮联动推压机构，单层开关体资料已核对 |
| 外形尺寸 | 正面包络约 62.5 × 70mm；厚度 11mm资料已核对 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 同型号公开资料：CSK1-11 为 1NO + 1NC，CSK2-22 为 2NO + 2NC；TEZUO 订单接线仍按实物端子复核参考值 |
| 额定电压 / 电流 | 额定电流 10A；AC 380V / DC 220V 控制或辅助电路，具体负载类别需按订单确认资料已核对 |
| 接线端子 / 出线方式 | CSK1-11 同型号公开结构为 AMP250 插接端子，6.3 × 0.8 mm；CSK2-22 的双层端子数量和接线顺序按实物复核参考值 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | IP52（同系列公开参考；TEZUO 量产密封边界需工程确认）参考值 |
| 工作温度 | -5℃～+40℃（同系列公开参考）参考值 |
| 触点与绝缘件材料 | CSK1-11 同型号公开结构采用银基合金触点与阻燃、耐热工程塑料绝缘件；CSK2-22 及 TEZUO 量产材料牌号仍按实物和订单确认参考值 |
| 允许动作频率 | 同系列公开参考：40 次/分；TEZUO 量产值需工程确认参考值 |
| 相对湿度 | 同系列公开参考：85%RH 以下参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

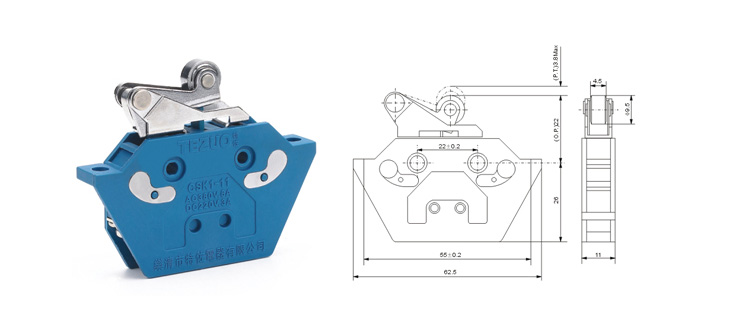

TEZUO 旧官网 CSK1-11 官方实物与外形尺寸图。打开 CSK1-11 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 26 页（印刷页 20），对应型号资料；TEZUO 同型号选型参考资料；TEZUO 当前产品参数确认，2026-07-29
本型号参数3 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 双滚轮联动推压机构，双层开关体资料已核对 |
| 外形尺寸 | 正面包络约 62.5 × 70mm；厚度 21mm资料已核对 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 同型号公开资料：CSK1-11 为 1NO + 1NC，CSK2-22 为 2NO + 2NC；TEZUO 订单接线仍按实物端子复核参考值 |
| 额定电压 / 电流 | 额定电流 10A；AC 380V / DC 220V 控制或辅助电路，具体负载类别需按订单确认资料已核对 |
| 接线端子 / 出线方式 | CSK1-11 同型号公开结构为 AMP250 插接端子，6.3 × 0.8 mm；CSK2-22 的双层端子数量和接线顺序按实物复核参考值 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | IP52（同系列公开参考；TEZUO 量产密封边界需工程确认）参考值 |
| 工作温度 | -5℃～+40℃（同系列公开参考）参考值 |
| 触点与绝缘件材料 | CSK1-11 同型号公开结构采用银基合金触点与阻燃、耐热工程塑料绝缘件；CSK2-22 及 TEZUO 量产材料牌号仍按实物和订单确认参考值 |
| 允许动作频率 | 同系列公开参考：40 次/分；TEZUO 量产值需工程确认参考值 |
| 相对湿度 | 同系列公开参考：85%RH 以下参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

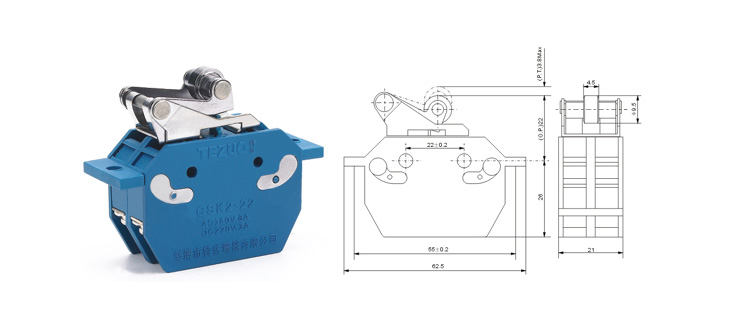

TEZUO 旧官网 CSK2-22 官方实物与外形尺寸图。打开 CSK2-22 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 26 页（印刷页 20），对应型号资料；TEZUO 同型号选型参考资料；TEZUO 当前产品参数确认，2026-07-29
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | CSK1-11 / CSK2-22 推压联动行程开关 | 参数资料已确认 |
| 产品类别 | 行程开关 | 参数资料已确认 |
| 型号范围 | CSK1-11 / CSK2-22资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 双滚轮联动推压机构；CSK1-11 为单层开关体，CSK2-22 为双层开关体资料依据:TEZUO 旧官网 CSK1-11 / CSK2-22 官方产品与外形图 | 参数资料已确认 |
| 外形尺寸 | 正面包络约 62.5 × 70 mm；CSK1-11 厚 11 mm，CSK2-22 厚 21 mm资料依据:TEZUO 旧官网 CSK1-11 / CSK2-22 官方外形尺寸图 | 参数资料已确认 |
| 安装尺寸 / 孔距 | 安装图标注横向中心距 55±0.2 mm、机构中心距 22±0.2 mm；开孔前仍应按对应型号图复核资料依据:TEZUO 旧官网 CSK1-11 / CSK2-22 官方外形尺寸图 | 参数资料已确认 |
| 动作力 / 动作行程 | 需工程确认 | 需工程确认 |
| 电气参数 | ||
| 触点形式 | 同型号公开资料：CSK1-11 为 1NO + 1NC，CSK2-22 为 2NO + 2NC；TEZUO 订单接线仍按实物端子复核资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 额定电压 / 电流 | 适用于 AC 50-60Hz、AC 380V、DC 220V、10A 控制或辅助电路资料依据:TEZUO 当前产品参数确认，2026-07-29 | 参数资料已确认 |
| 接线端子 / 出线方式 | CSK1-11 同型号公开结构为 AMP250 插接端子，6.3 × 0.8 mm；CSK2-22 的双层端子数量和接线顺序按实物复核资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 耐久与环境 | ||
| 机械寿命 | 需工程确认 | 需工程确认 |
| 电气寿命 | 需工程确认 | 需工程确认 |
| 防护等级 | IP52（同系列公开参考；TEZUO 量产密封边界需工程确认）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 工作温度 | -5℃～+40℃（同系列公开参考）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 相对湿度 | 同系列公开参考：85%RH 以下资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 结构参数 | ||
| 触点与绝缘件材料 | CSK1-11 同型号公开结构采用银基合金触点与阻燃、耐热工程塑料绝缘件；CSK2-22 及 TEZUO 量产材料牌号仍按实物和订单确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 动作参数 | ||
| 允许动作频率 | 同系列公开参考：40 次/分；TEZUO 量产值需工程确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 2 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认执行机构形式与安装空间。
确认触发方向、接触频率和复位方式。
如为替换项目，建议提供设备安装位和旧件照片。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
行程开关 应用诊断
CSK 系列采用双滚轮机械推压机构，并通过磁吹结构改善直流负载分断时的灭弧性能。
系列主图 + 型号图CSK1-11 / CSK2-22 推压联动行程开关首图为系列展示图，下方提供 2 组型号外观图，其中 2 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合机床、传动机构与自动化设备的机械行程控制。
- 机床限位
- 输送线检测
- 防护门位置确认
- 往复机构反馈
系列亮点
- 双滚轮推压联动
- 单层 / 双层开关体
- 适合行程限制与程序控制
选型提示
覆盖直动、滚轮、杆式与可调执行机构，适合设备限位、位置确认和联锁控制。
- 优先确认执行机构形式与安装空间。
- 确认触发方向、接触频率和复位方式。
- 如为替换项目，建议提供设备安装位和旧件照片。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
CSK1-11 / CSK2-22 推压联动行程开关 如何确认具体型号？
当前页面已整理 2 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
