系列主图 + 型号图AFS-01 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
16 个结果

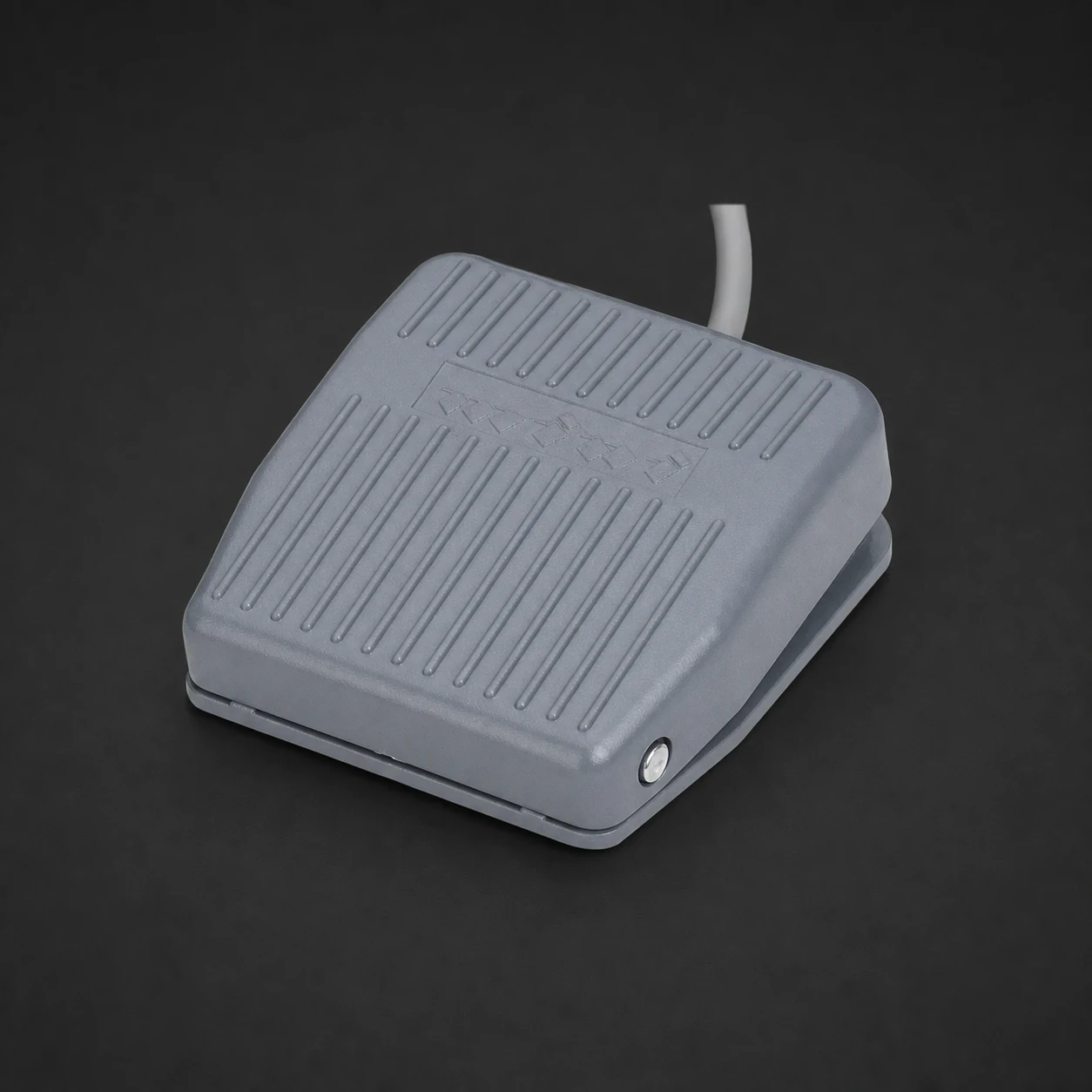

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 小型固定片式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 0.7kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 10A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.5mm²，3芯；1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

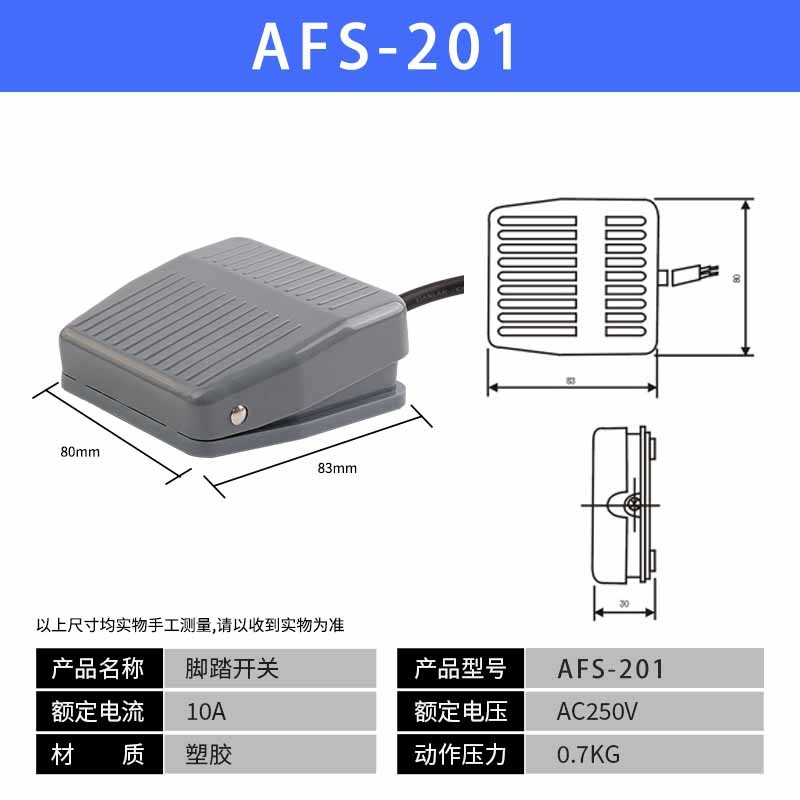

TEZUO 自有商品原始尺寸资料；完整保留原图数字、单位和说明，尺寸按当前供货版本确认。打开 AFS-201 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有商品原始尺寸资料；完整保留原图数字、单位和说明，尺寸按当前供货版本确认。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数1 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 触点形式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 额定电压 / 电流 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 接线端子 / 出线方式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

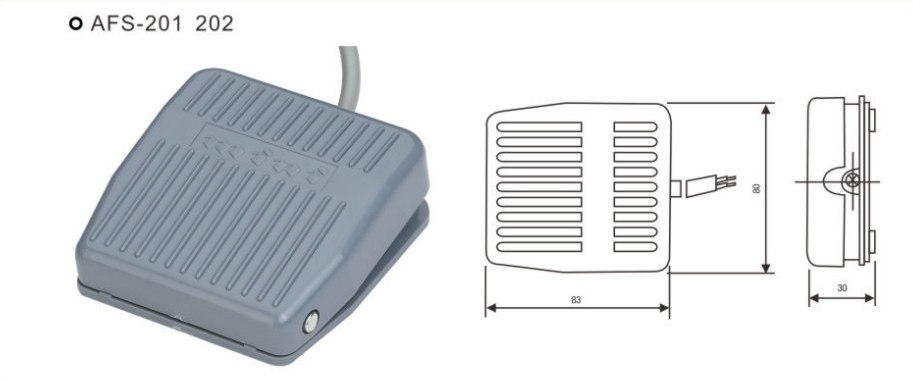

TEZUO 自有样本 PDF 第 37 页原图，适用型号：AFS-201 / AFS-202。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-202 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页原图，适用型号：AFS-201 / AFS-202。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

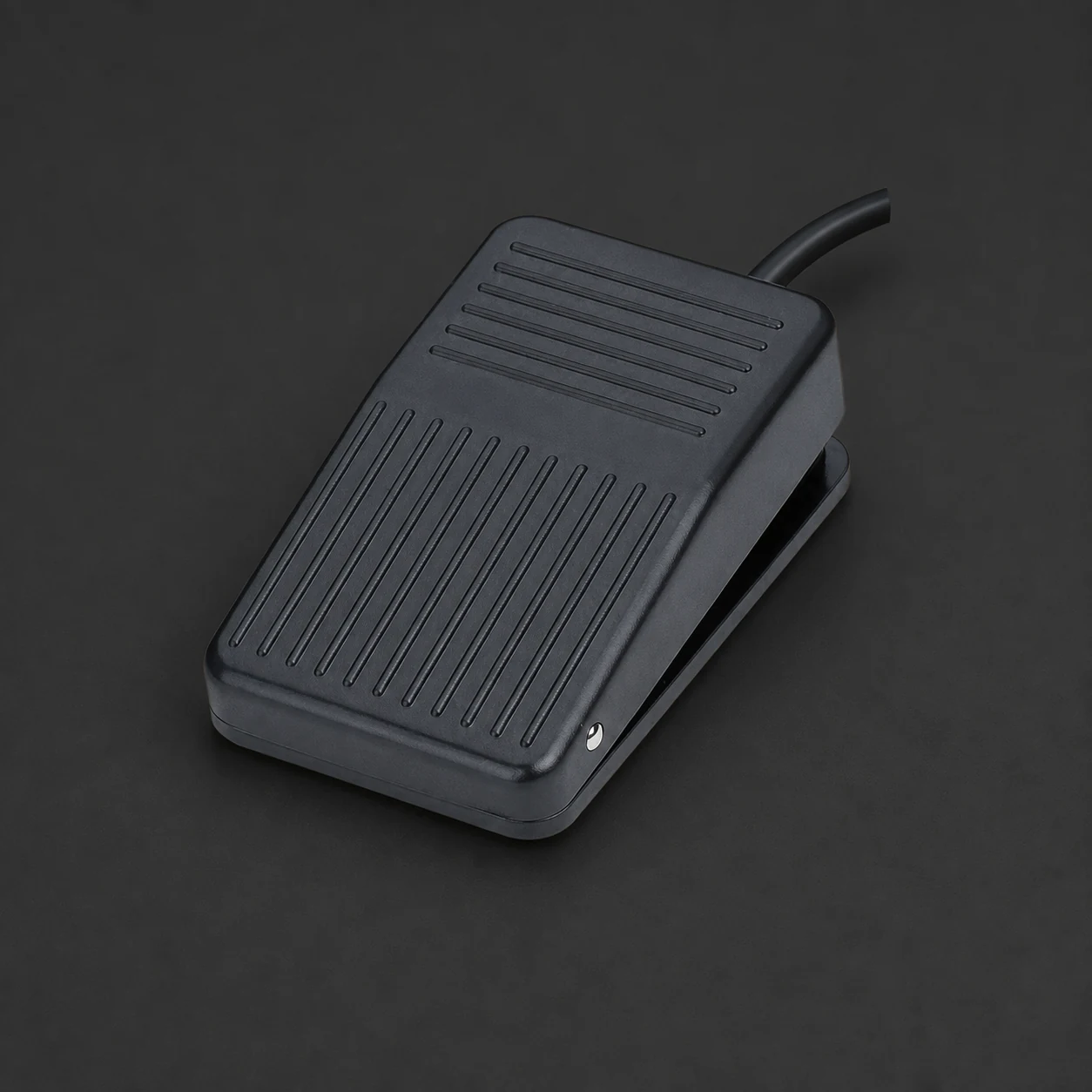

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 小型脚踏复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 0.7kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 10A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.5mm²，3芯；1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

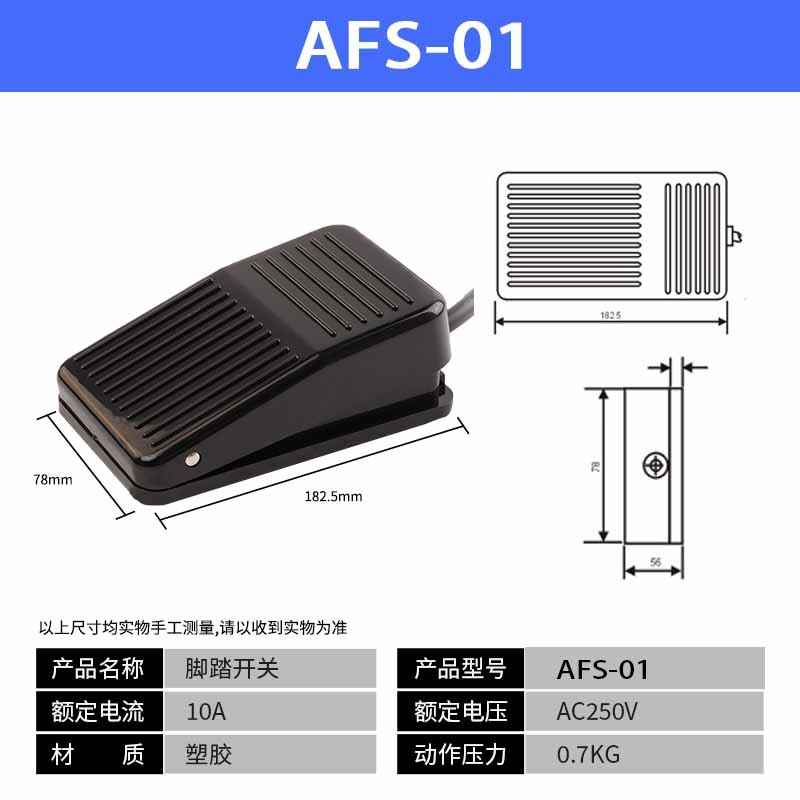

TEZUO 自有商品原始尺寸资料；完整保留原图数字、单位和说明，尺寸按当前供货版本确认。打开 AFS-01 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有商品原始尺寸资料；完整保留原图数字、单位和说明，尺寸按当前供货版本确认。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

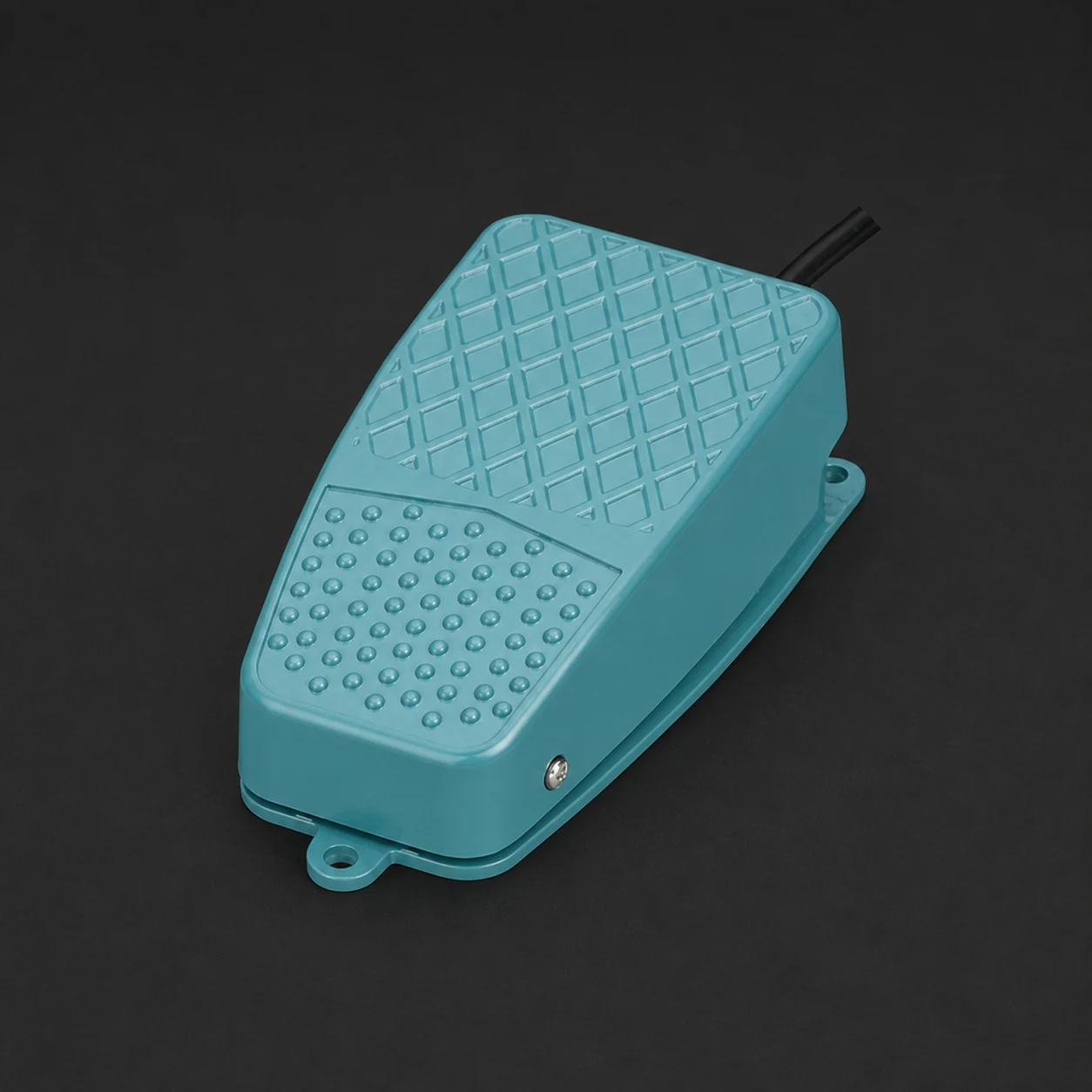

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 标准复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 1.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 10A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.75mm²，3芯；0.5 / 1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

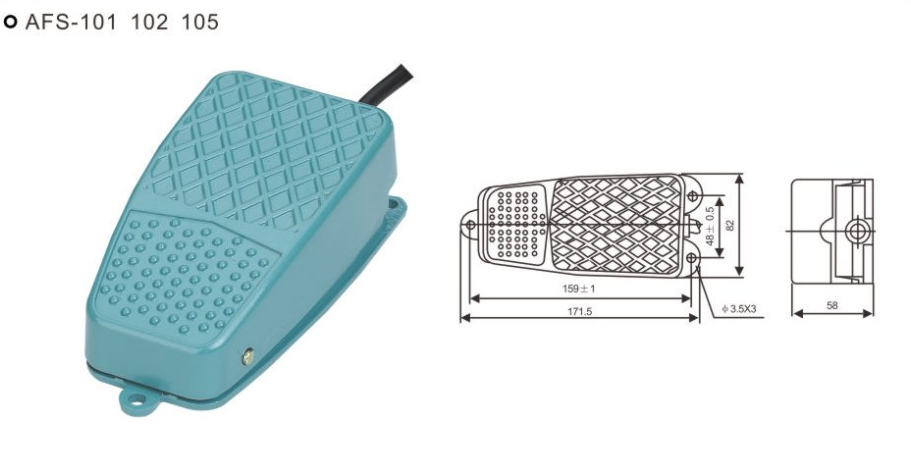

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-101 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 标准复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 1.1kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.75mm²，3芯；1 / 1.5 / 2m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

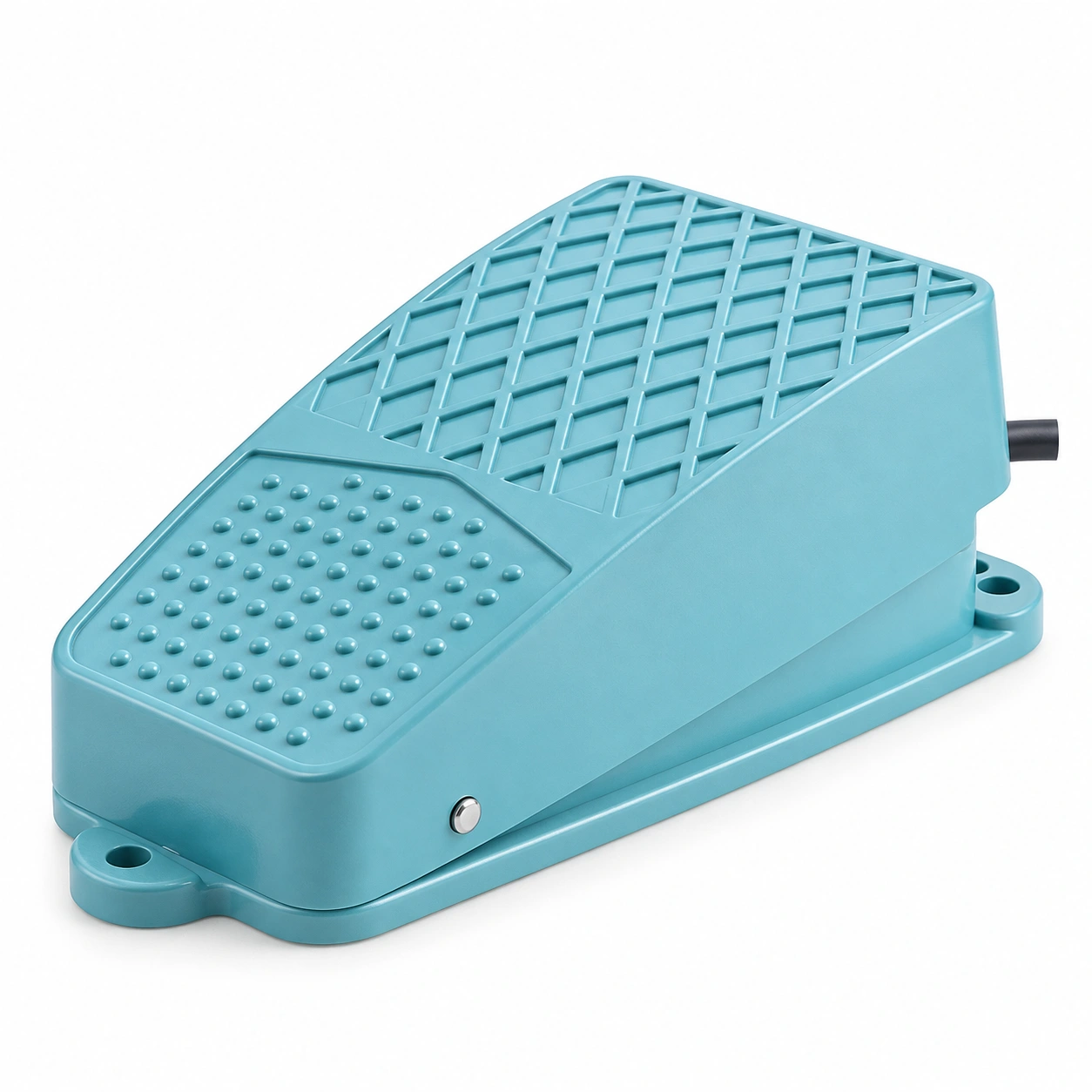

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-102 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 交替式：按下导通，再次按下断开资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | PUSH ON / PUSH OFF资料已核对 |
| 额定电压 / 电流 | 6A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.75mm²，2芯；1 / 1.5 / 2m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-105 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-101 / AFS-102 / AFS-105。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

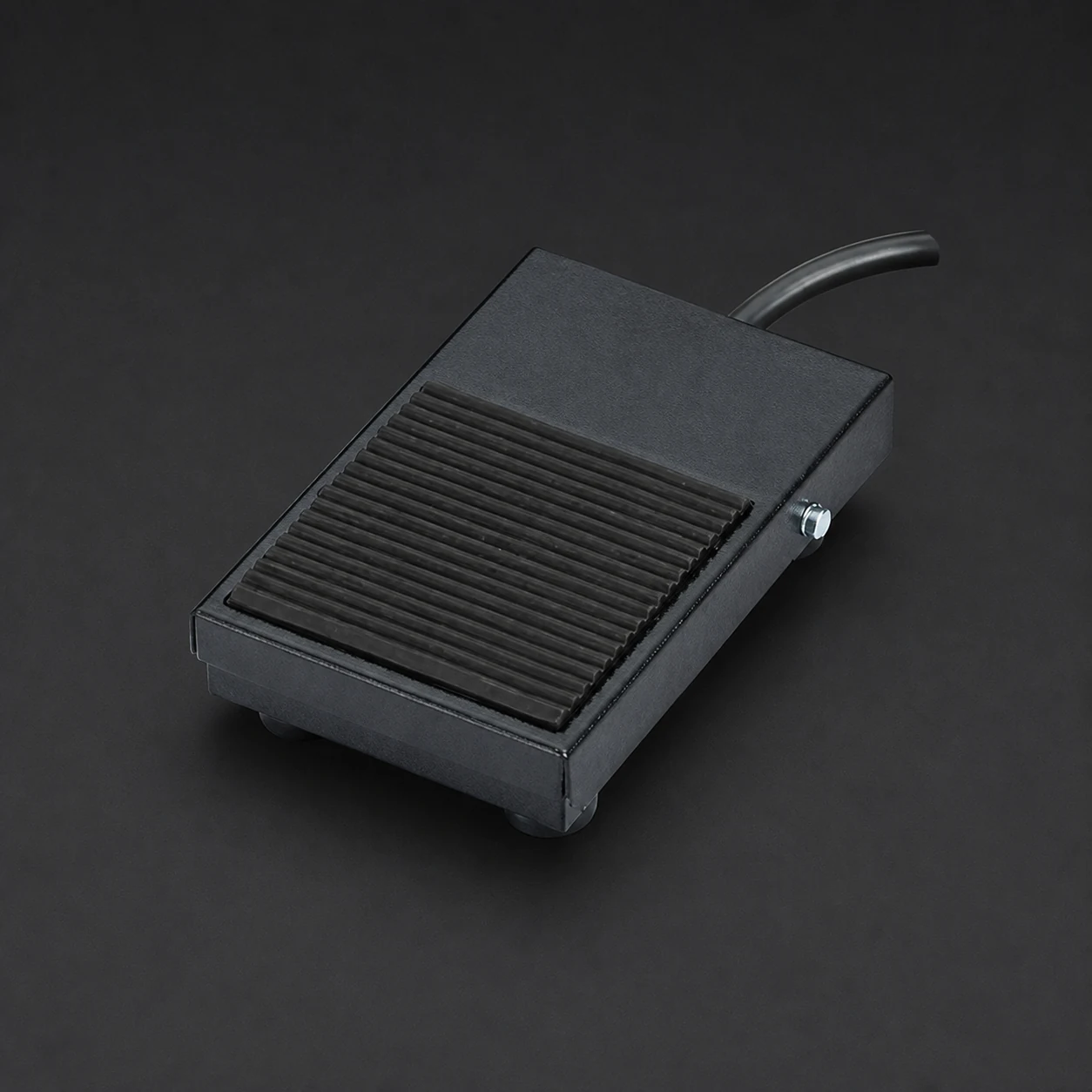

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 铁壳脚踏复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 0.9kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 10A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.5mm²，3芯；1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

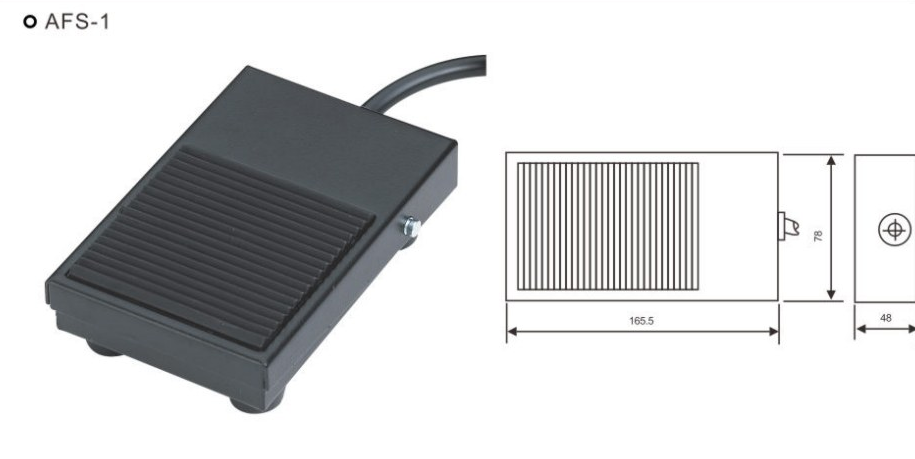

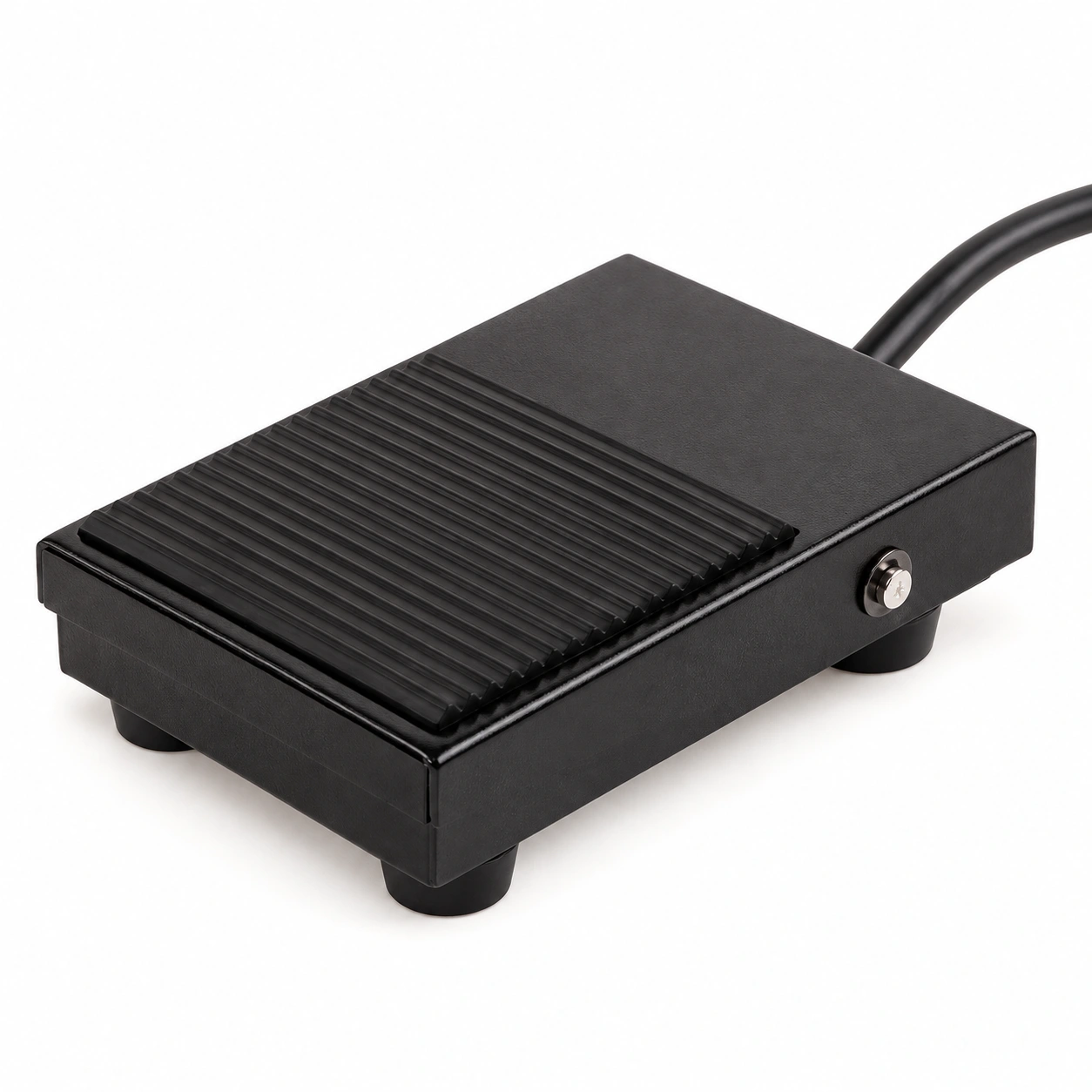

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-1。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-1 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-1。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

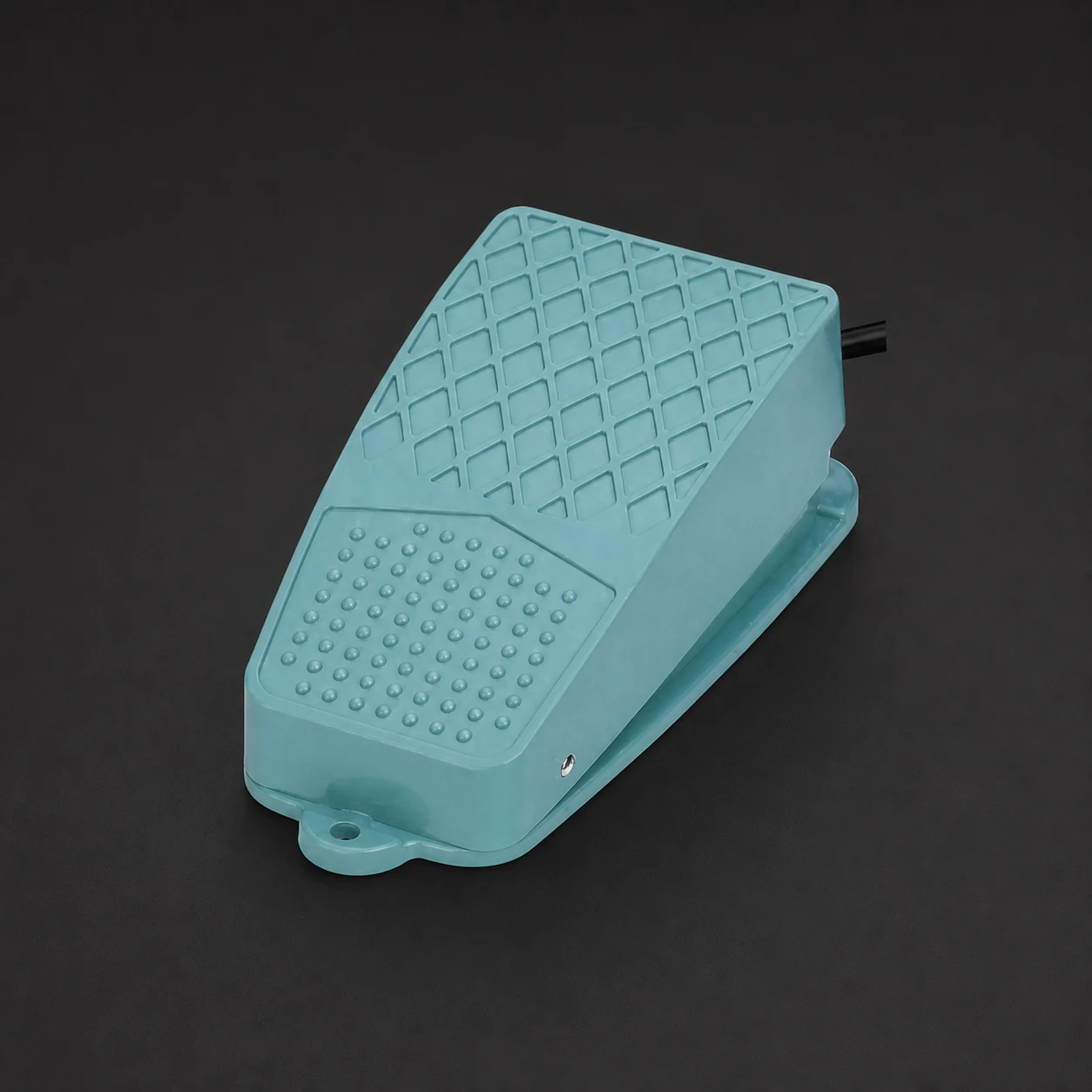

本型号参数1 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 触点形式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 额定电压 / 电流 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 接线端子 / 出线方式 | 当前样本未对本型号单列该参数，需工程确认待确认 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

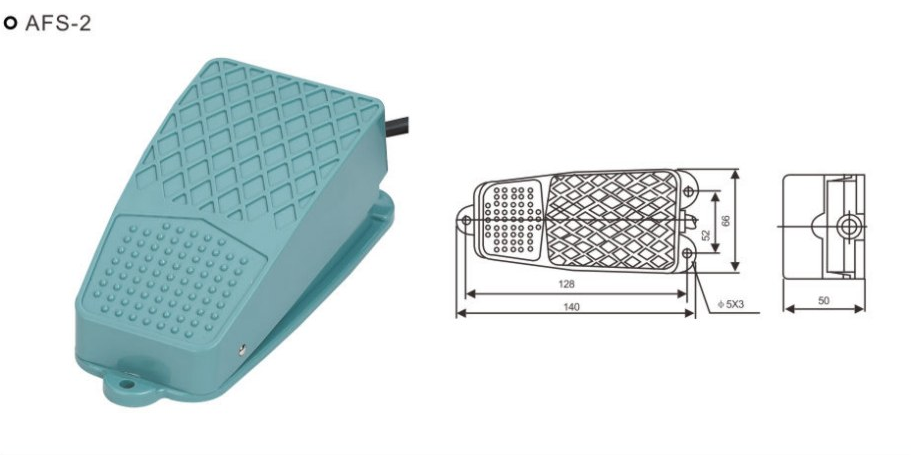

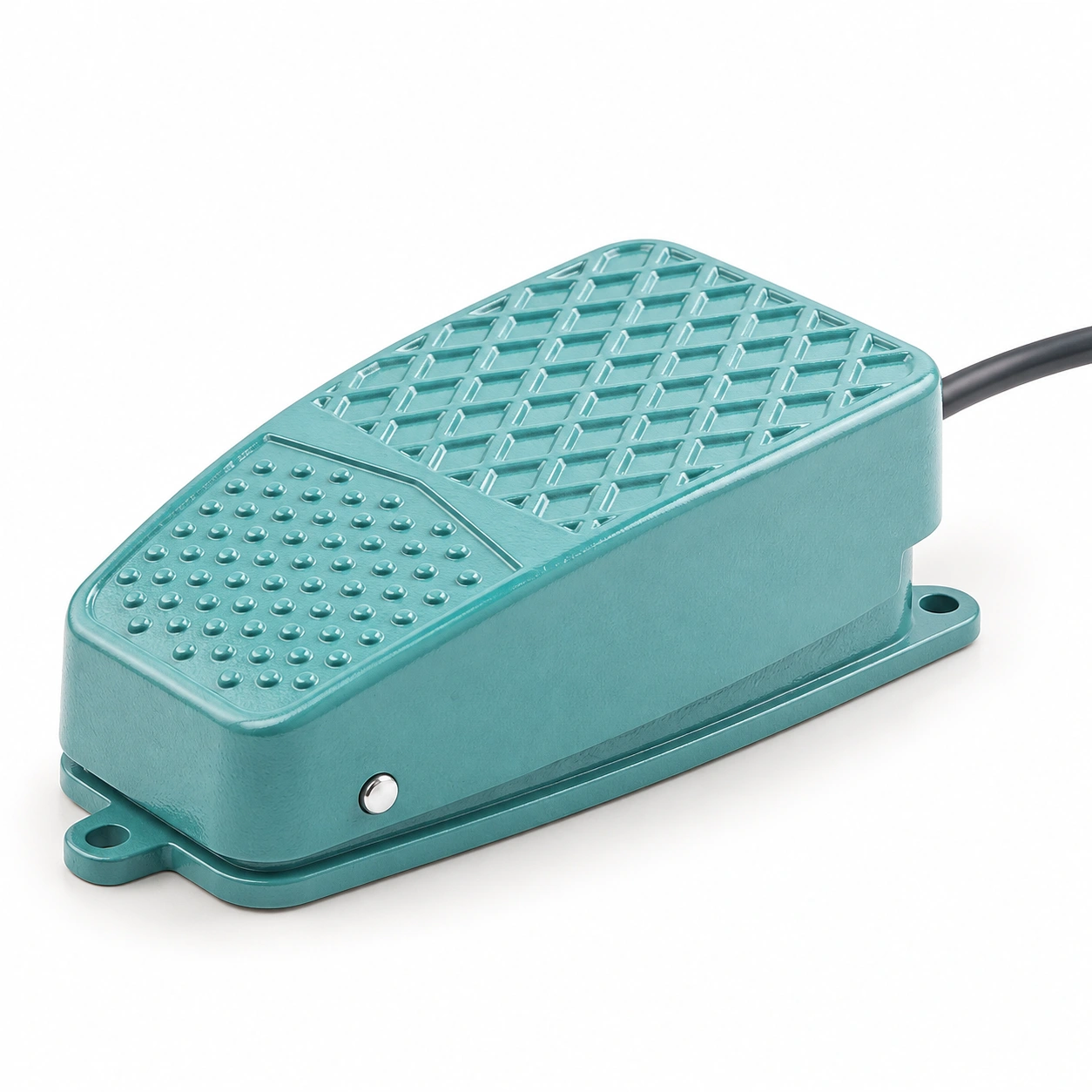

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-2。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-2 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-2。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

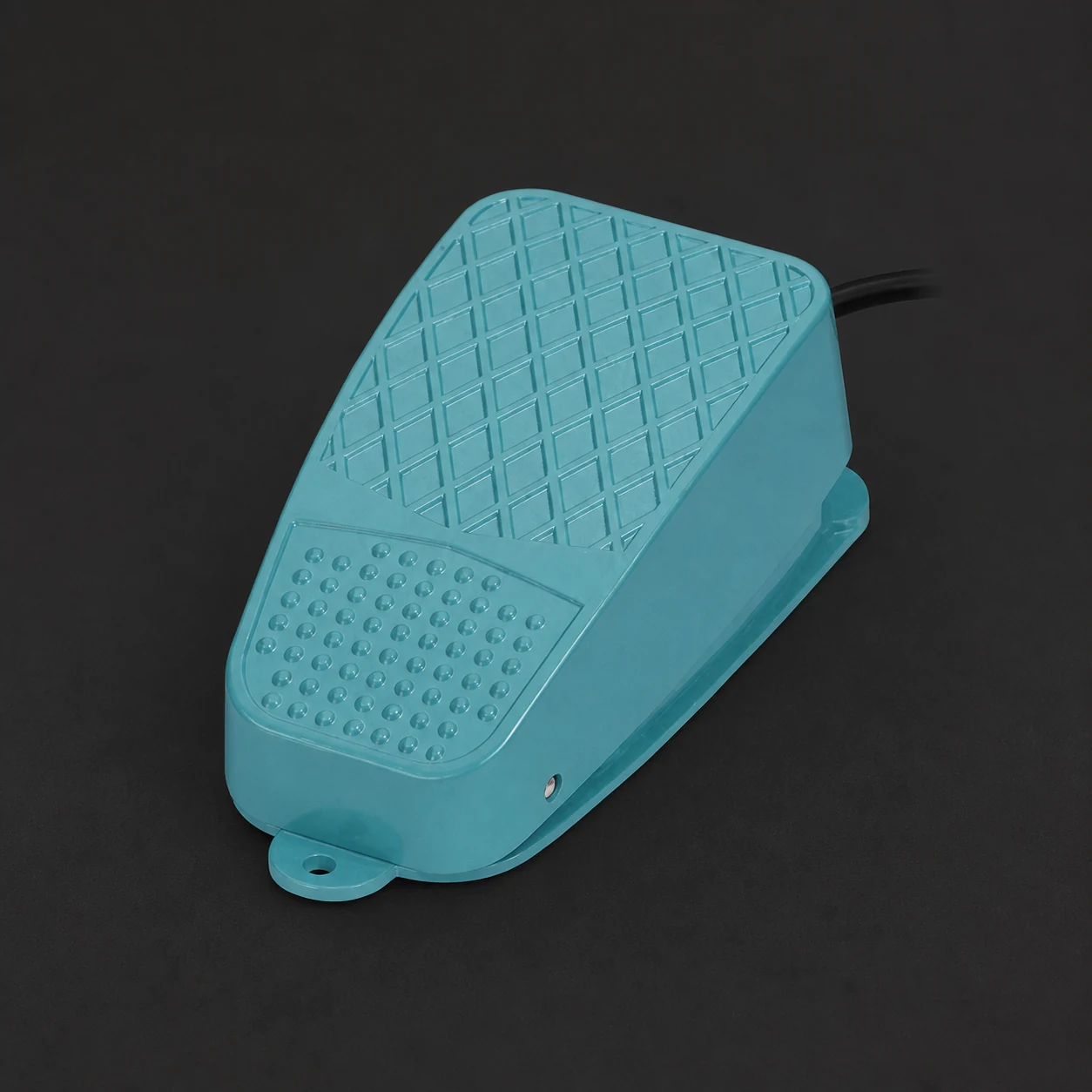

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 标准复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 1.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 2A2B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.75mm²，3芯；0.5 / 1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

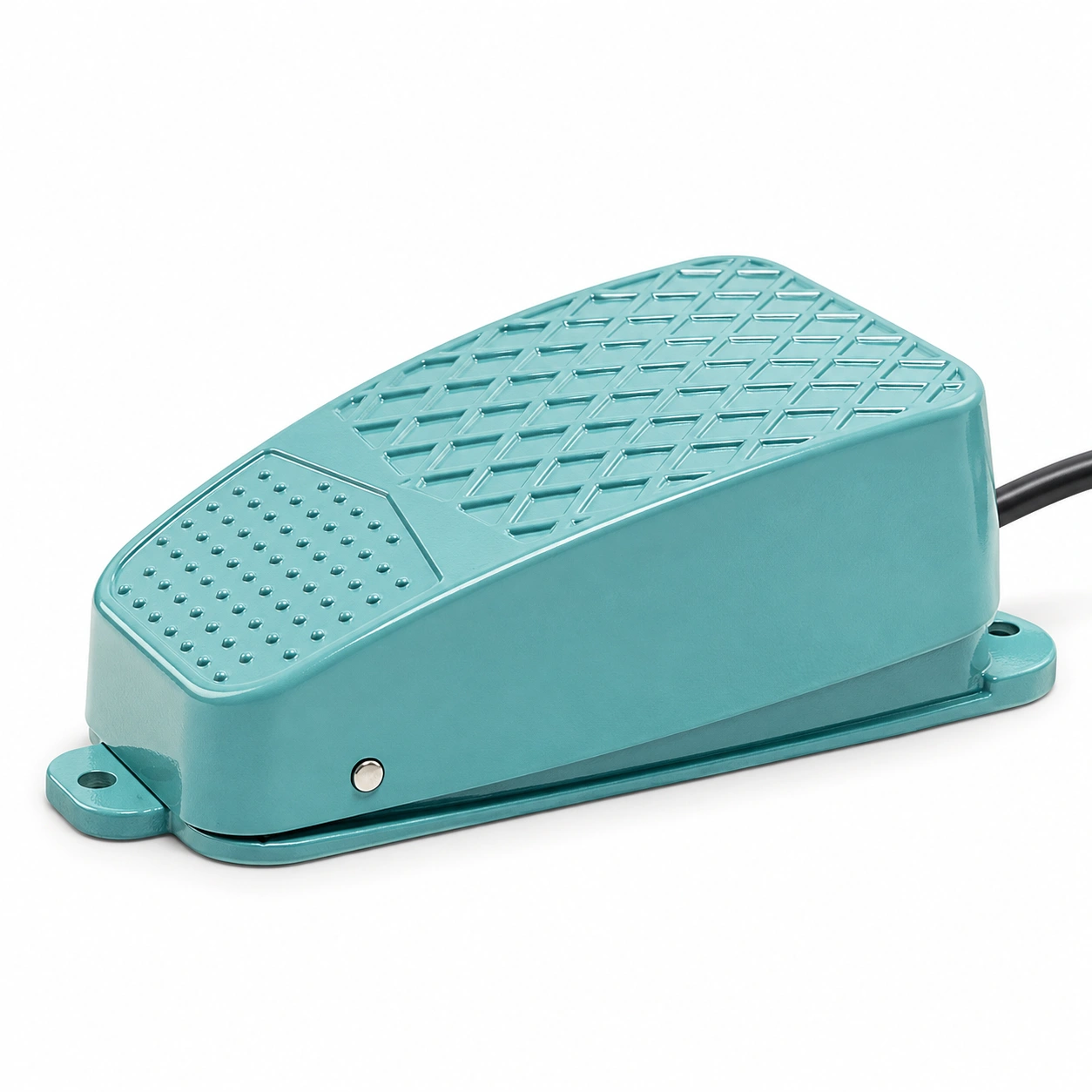

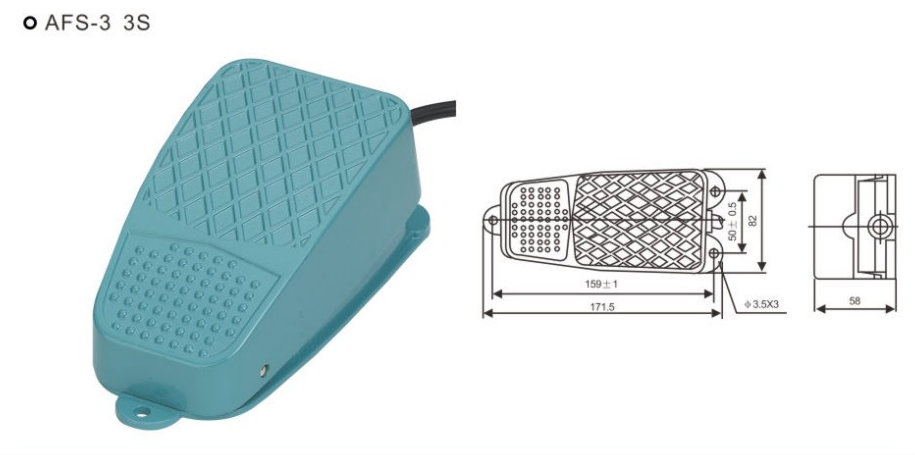

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-3 / AFS-3S。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-3 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-3 / AFS-3S。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 标准复归式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 1.1kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 2A2B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 0.75mm²，3芯；0.5 / 1 / 3m 选项资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-3 / AFS-3S。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-3S 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-3 / AFS-3S。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 护盖式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 3.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

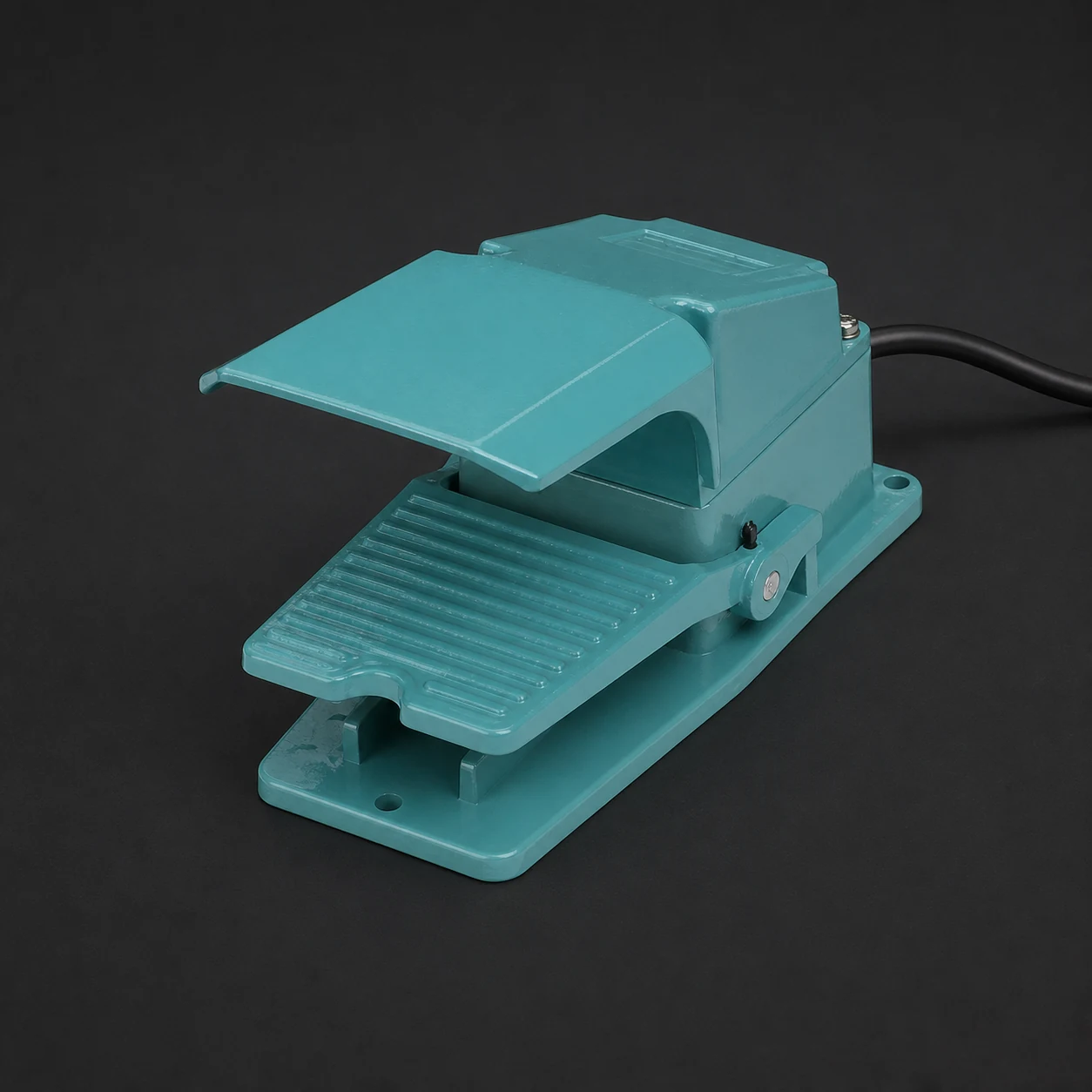

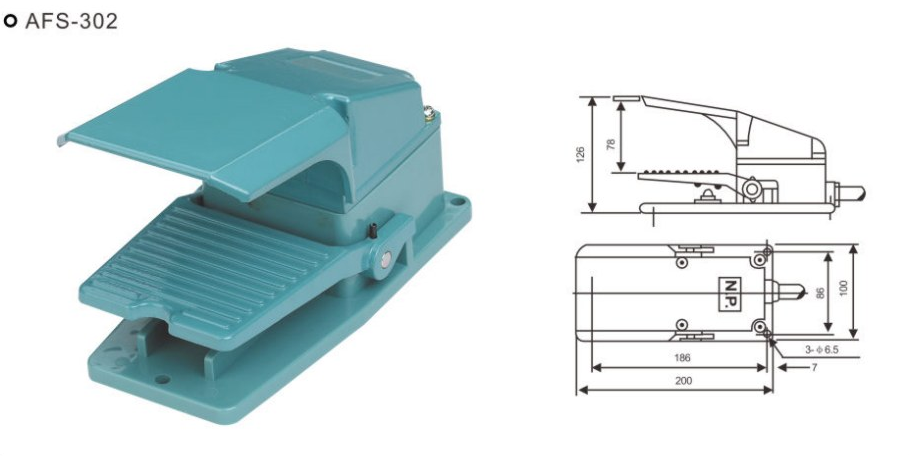

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-302。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-302 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-302。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 大型脚踏资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 3.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

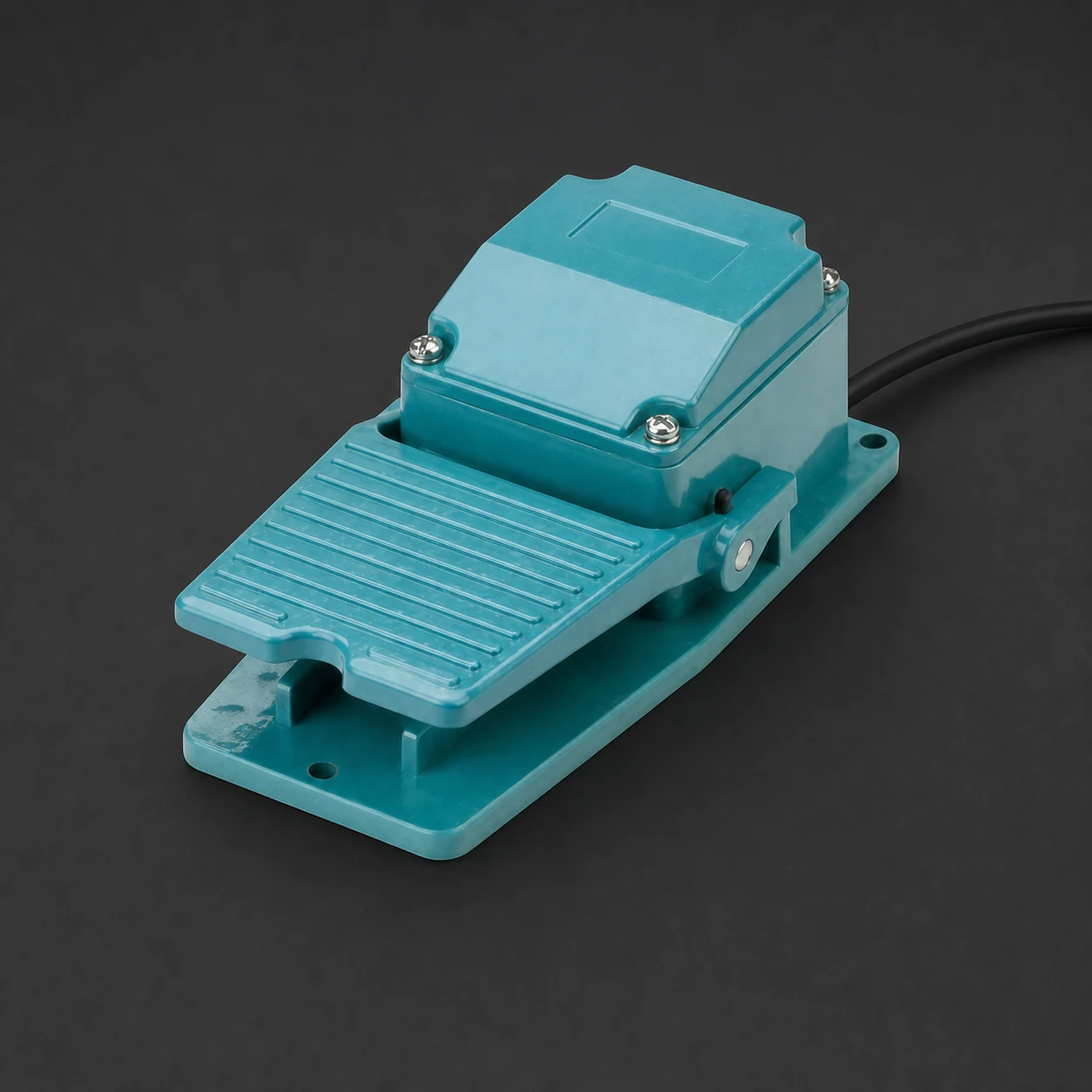

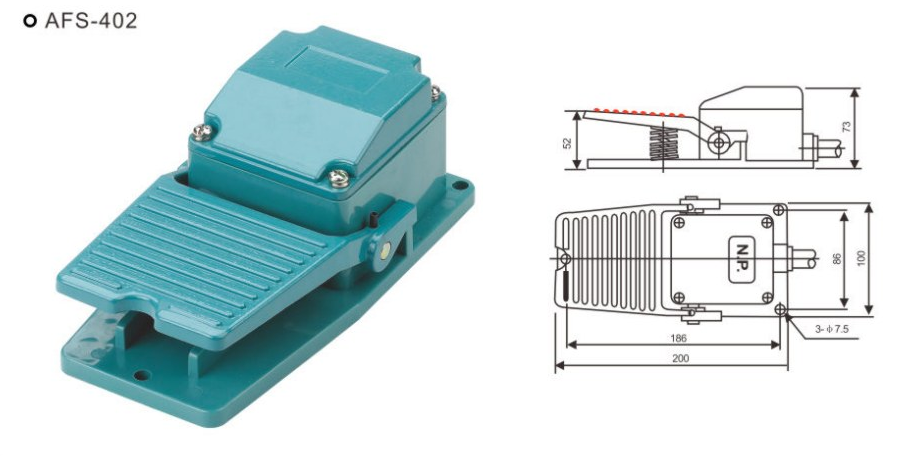

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-402。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-402 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-402。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 护罩式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 3.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

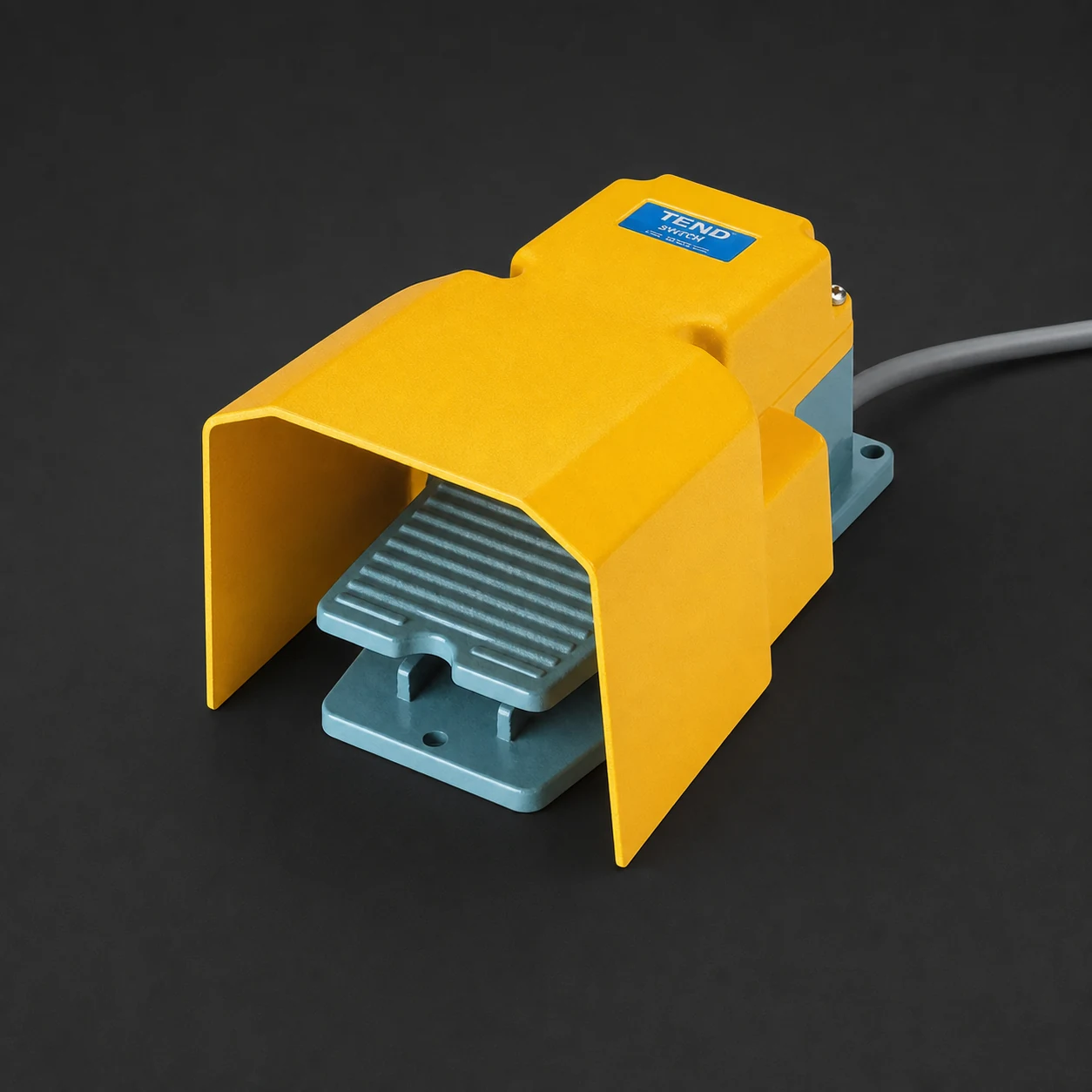

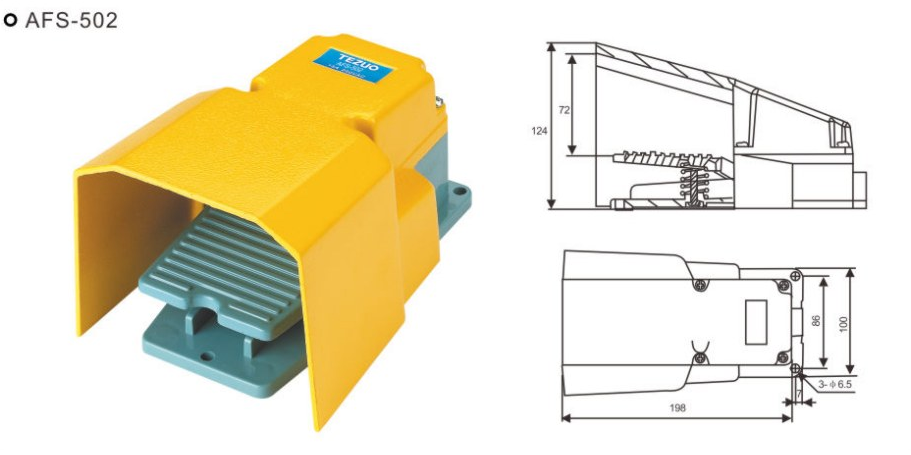

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-502。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-502 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-502。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 双踏板护罩式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 2.8kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 2×1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

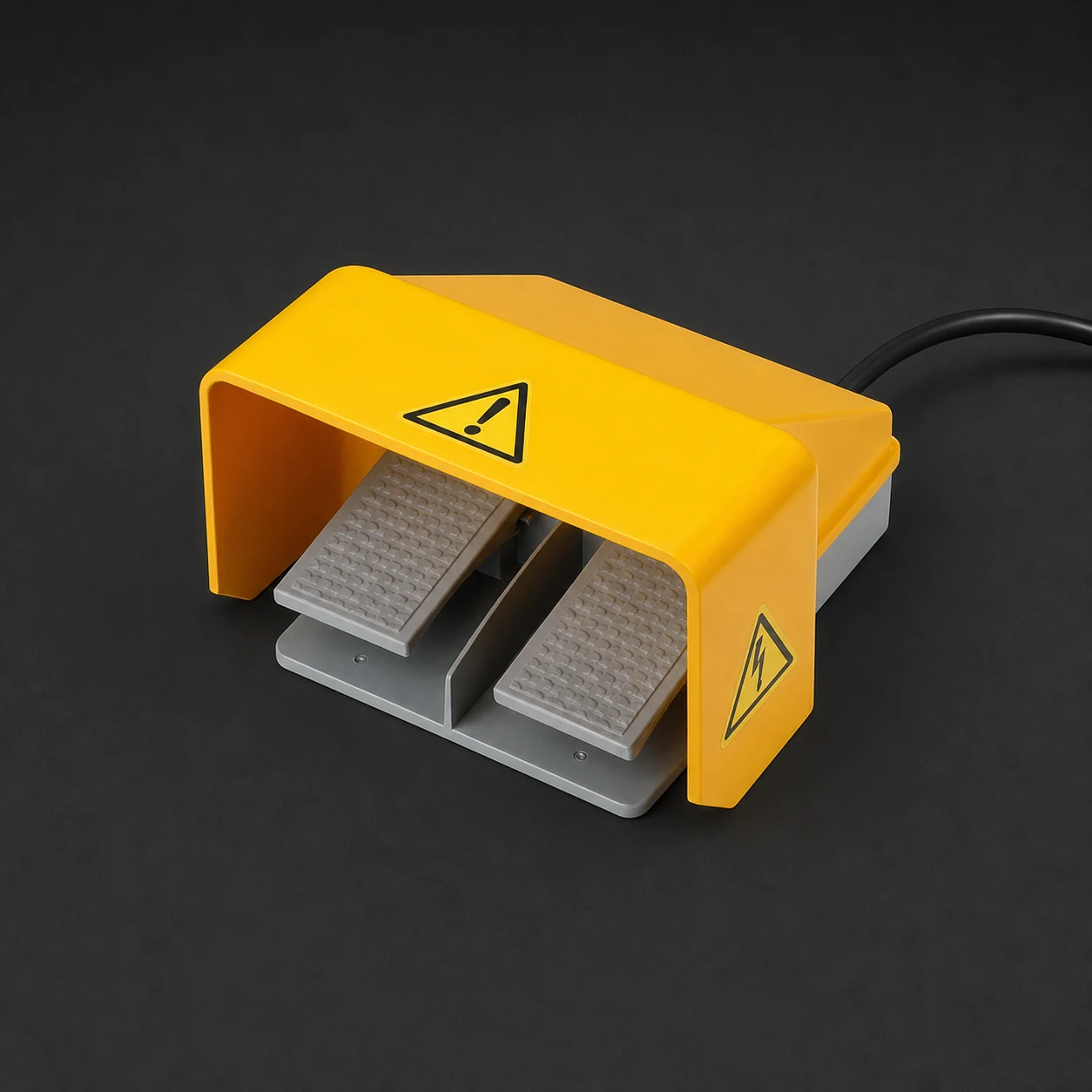

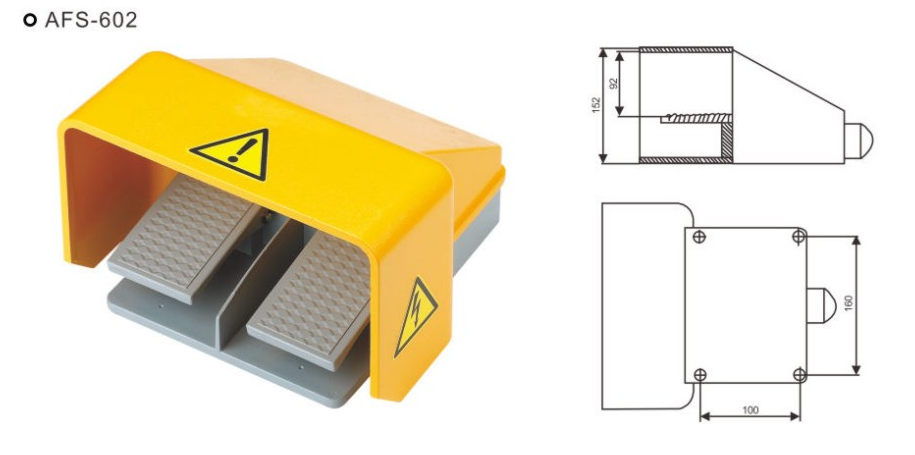

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-602。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-602 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-602。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

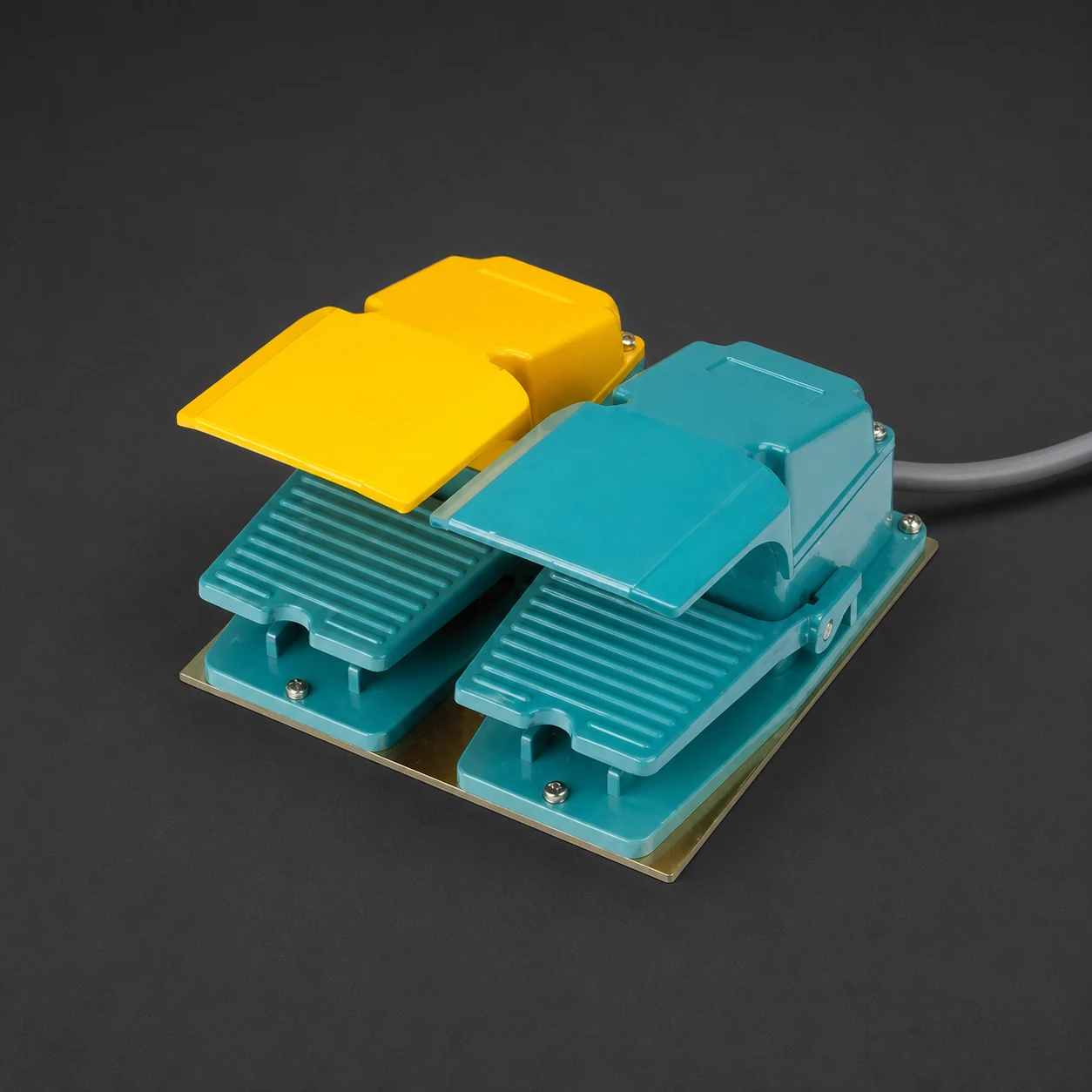

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 双踏板护盖式资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 3.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 2×1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

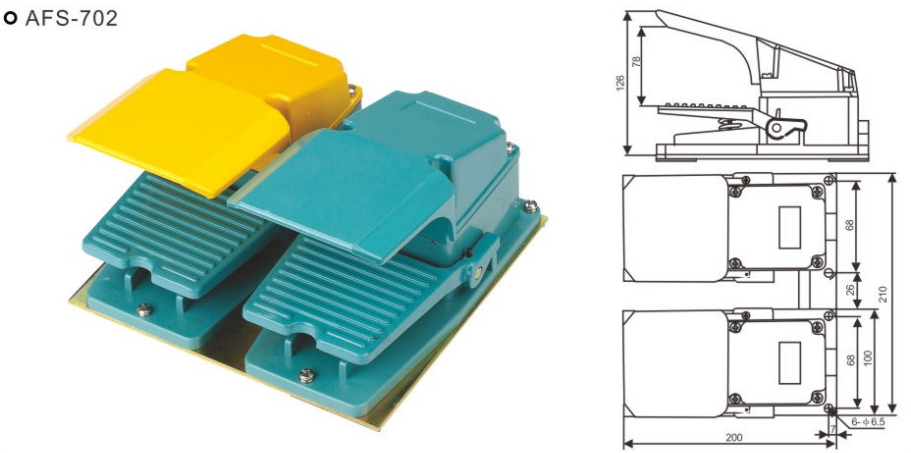

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-702。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-702 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-702。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）

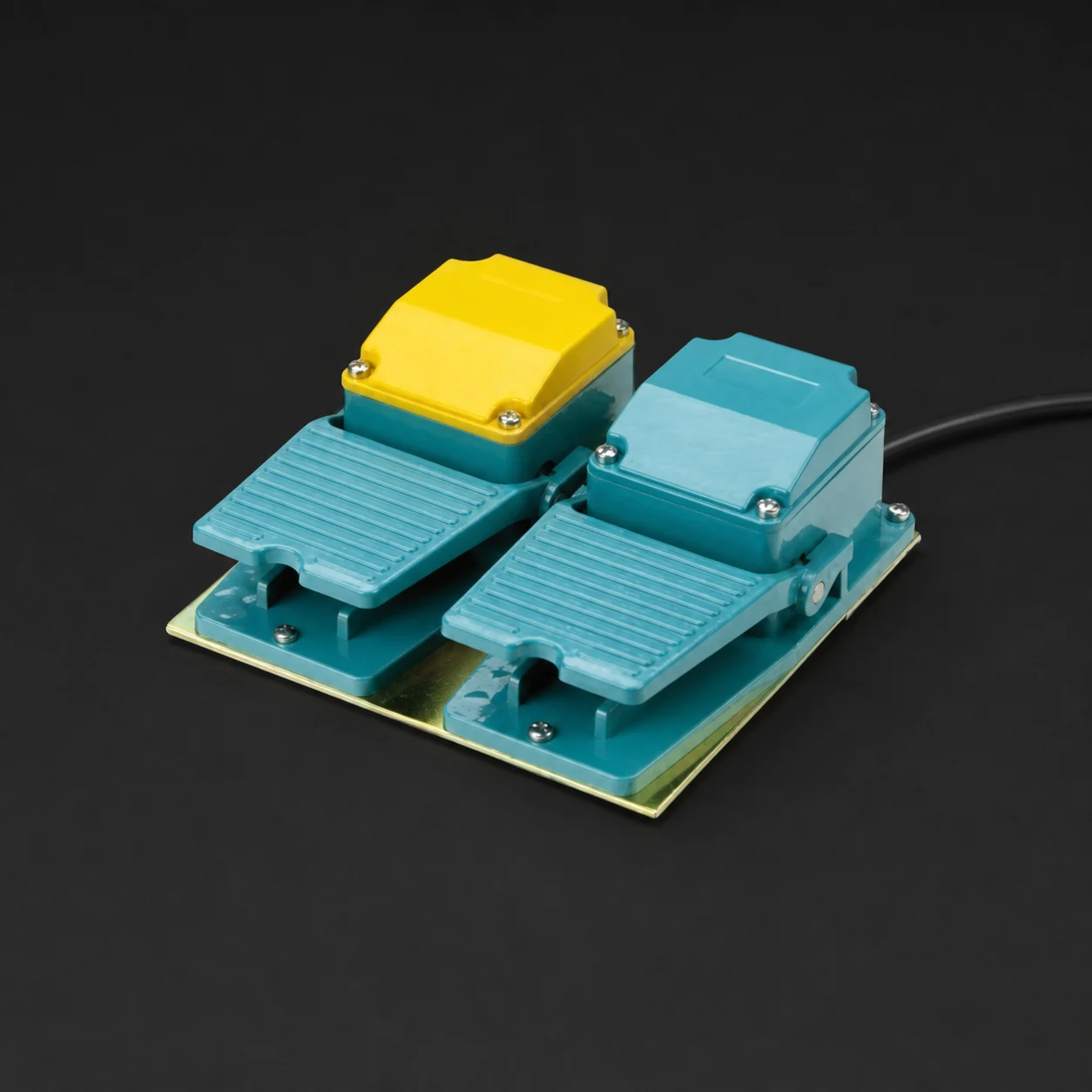

本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 双踏板大型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 动作压力 3.2kg（样本单位）；动作行程未列，需工程确认资料已核对 |
| 触点形式 | 2×1A1B资料已核对 |
| 额定电压 / 电流 | 15A 250VAC资料已核对 |
| 接线端子 / 出线方式 | 附电缆固定头，不附电缆资料已核对 |
| 机械寿命 | 需工程确认待确认 |
| 电气寿命 | 需工程确认待确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料已核对 |
| 工作温度 | 需工程确认待确认 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

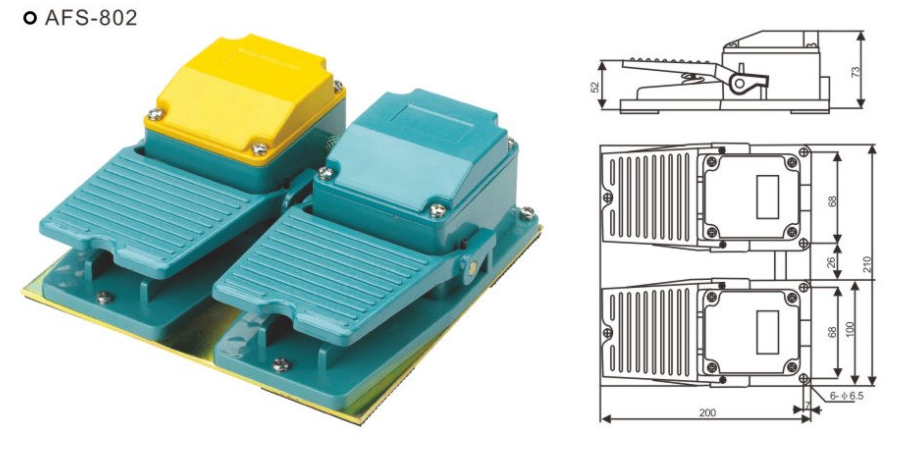

TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-802。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AFS-802 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 37 页（印刷页 31），对应型号资料；TEZUO 自有样本 PDF 第 38 页原图，适用型号：AFS-802。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31）
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | AFS系列脚踏开关 | 参数资料已确认 |
| 产品类别 | 脚踏开关 | 参数资料已确认 |
| 型号范围 | AFS-201 / AFS-202 / AFS-01 / AFS-101 / AFS-102 / AFS-105 / AFS-1 / AFS-2 等 16 个型号资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 标准复归式、交替式、小型固定片式、护盖式、大型及双踏板结构；AFS-101 / 102 / 3 / 3S / 201 / 01 / 1 / 302 / 402 / 502 / 602 / 702 / 802 的开关结构按型号表区分资料依据:TEZUO 电子样本 AFS 普通脚踏系列，PDF 第 37-38 页（印刷页 31-32） | 参数资料已确认 |
| 外形尺寸 | 电子样本为 AFS-201 / 202、01、101 / 102 / 105、1、2、3 / 3S、302、402、502、602、702、802 提供独立外形图；例如 AFS-201 / 202 约 83 × 80 × 30 mm，AFS-01 约 182.5 × 78 × 56 mm，其他型号按各自图纸确认资料依据:TEZUO 电子样本 AFS 外形尺寸图，PDF 第 37-38 页（印刷页 31-32） | 参数资料已确认 |
| 安装尺寸 / 孔距 | 安装耳、底板孔位和护罩尺寸随塑壳、铝合金壳、铁壳及双踏板结构变化，按 AFS 对应型号外形图开孔，不跨型号套用资料依据:TEZUO 电子样本 AFS 外形尺寸图，PDF 第 37-38 页（印刷页 31-32） | 参数资料已确认 |
| 动作力 / 动作行程 | AFS-101 1.2kg、102 1.1kg、3 1.2kg、3S 1.1kg、105 2kg、201 / 01 0.7kg、1 0.9kg、302 / 402 / 502 / 702 / 802 3.2kg、602 2.8kg；AFS-202 与 AFS-2 未在当前参数表单列动作力资料依据:TEZUO 电子样本 AFS 特性表，PDF 第 37 页（印刷页 31） | 参数资料已确认 |
| 电气参数 | ||
| 触点形式 | AFS-101 / 102 / 201 / 01 / 1 / 302 / 402 / 502 为 1A1B；AFS-3 / 3S 为 2A2B；AFS-602 / 702 / 802 为 2×1A1B；AFS-105 为按下导通、再次按下断开的交替动作资料依据:TEZUO 电子样本 AFS 特性表，PDF 第 37 页（印刷页 31） | 参数资料已确认 |
| 额定电压 / 电流 | AFS-101 / 201 / 01 / 1：10A 250VAC；AFS-102 / 3 / 3S / 302 / 402 / 502 / 602 / 702 / 802：15A 250VAC；AFS-105：6A 250VAC；AFS-202 与 AFS-2 按订单规格确认资料依据:TEZUO 电子样本 AFS 特性表，PDF 第 37 页（印刷页 31） | 参数资料已确认 |
| 接线端子 / 出线方式 | AFS-101 / 102 / 3 / 3S / 105 使用 0.75mm² 电缆，AFS-201 / 01 使用 0.5mm² 电缆，长度按型号表为 0.5-3m 选项；AFS-302 / 402 / 502 / 602 / 702 / 802 为附电缆固定头、不附电缆资料依据:TEZUO 电子样本 AFS 特性表，PDF 第 37 页（印刷页 31） | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 需工程确认 | 需工程确认 |
| 电气寿命 | 需工程确认 | 需工程确认 |
| 防护等级 | AFS3 / AFS4 系列防水型使用尾缀 R；当前样本未列具体 IP 等级，未带 R 的基础型号不作防水承诺资料依据:TEZUO 电子样本 AFS 特性表注释，PDF 第 37 页（印刷页 31） | 参数资料已确认 |
| 工作温度 | 需工程确认 | 需工程确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 15 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
先确认壳体材质、芯数和动作方式。
如涉及软件控制，需区分普通脚踏与 USB 型号。
确认线缆长度与现场布线方向。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
脚踏开关 应用诊断
AFS 系列覆盖塑壳、铁壳、铝壳等多种结构，适合按工位环境和操作手感做细分匹配。
系列主图 + 型号图AFS系列脚踏开关首图为系列展示图，下方提供 15 组型号外观图，其中 13 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合工位脚踏控制和设备启停。
- 缝纫机械
- 医疗设备
- 工位启停
- 软件快捷触发
系列亮点
- 材质与壳体规格齐全
- 适合设备脚踏控制
- 多工位场景常用
选型提示
用于工位启停、设备控制和软件输入，需按壳体材质、芯数和动作方式匹配。
- 先确认壳体材质、芯数和动作方式。
- 如涉及软件控制，需区分普通脚踏与 USB 型号。
- 确认线缆长度与现场布线方向。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
AFS系列脚踏开关 如何确认具体型号？
当前页面已整理 16 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
RELATED SERIES
同类推荐系列
继续浏览同一分类下的相近系列，或进入脚踏开关分类页横向比较。
