系列主图 + 型号图AZ7100 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
12 个结果
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 短推压柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤600g；RF ≥100g；PT ≤2.0mm；OT ≥0.8mm；MD ≤0.8mm；OP 30.5±0.8mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

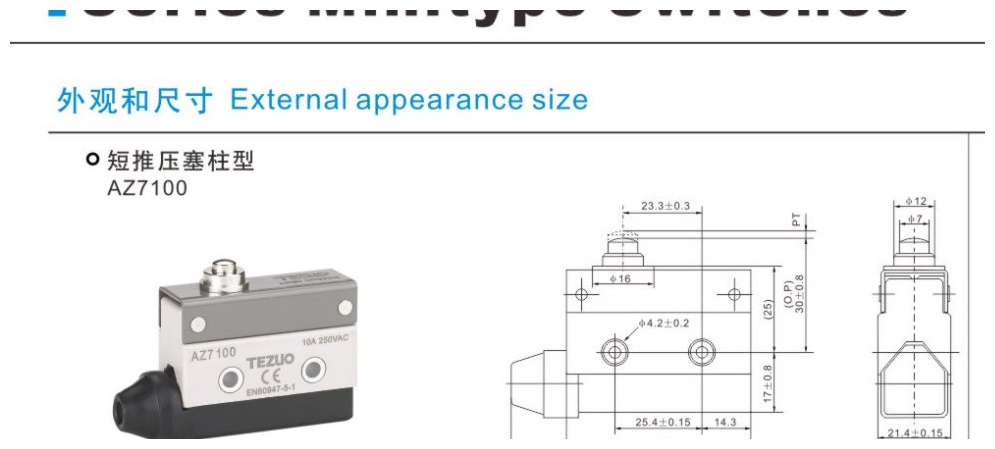

TEZUO 自有电子样本第 18 页 AZ7100 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7100 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7100 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 推压柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤600g；RF ≥100g；PT ≤2.0mm；OT ≥5.0mm；MD ≤0.8mm；OP 44±1.2mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

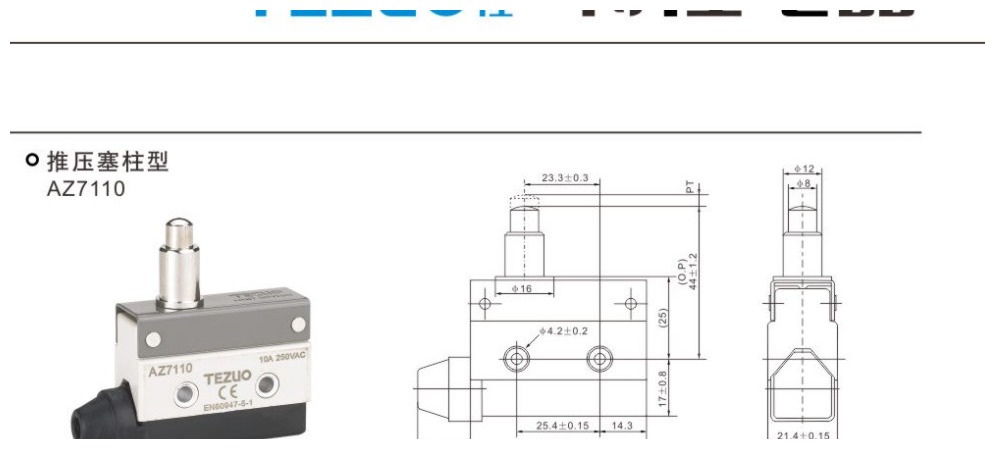

TEZUO 自有电子样本第 18 页 AZ7110 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7110 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7110 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 长铰链杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤150g；RF ≥40g；PT ≤13.5mm；OT ≥4.0mm；MD ≤3.2mm；OP 25±1mm；FP 35mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

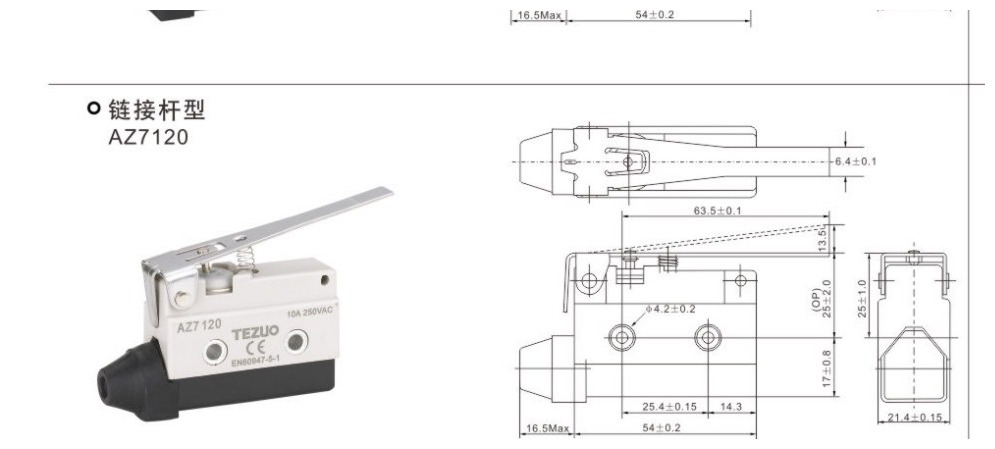

TEZUO 自有电子样本第 18 页 AZ7120 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7120 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7120 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 短铰链杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤220g；RF ≥60g；PT ≤8.5mm；OT ≥2.5mm；MD ≤2.0mm；OP 25±1mm；FP 32mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

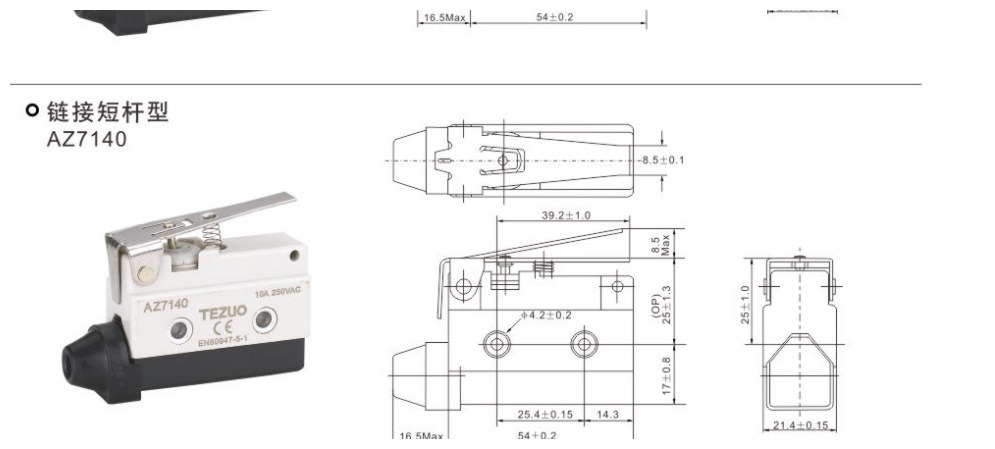

TEZUO 自有电子样本第 18 页 AZ7140 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7140 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7140 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 长滚轮杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤180g；RF ≥50g；PT ≤11mm；OT ≥3.0mm；MD ≤2.4mm；OP 40±1mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

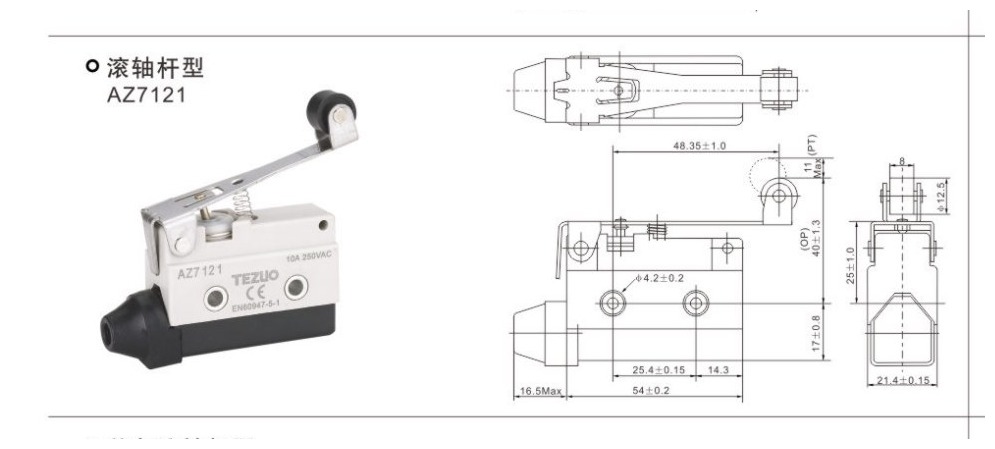

TEZUO 自有电子样本第 18 页 AZ7121 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7121 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7121 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 短滚轮杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤240g；RF ≥80g；PT ≤6.5mm；OT ≥2.0mm；MD ≤1.5mm；OP 40±1mm；FP 46mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

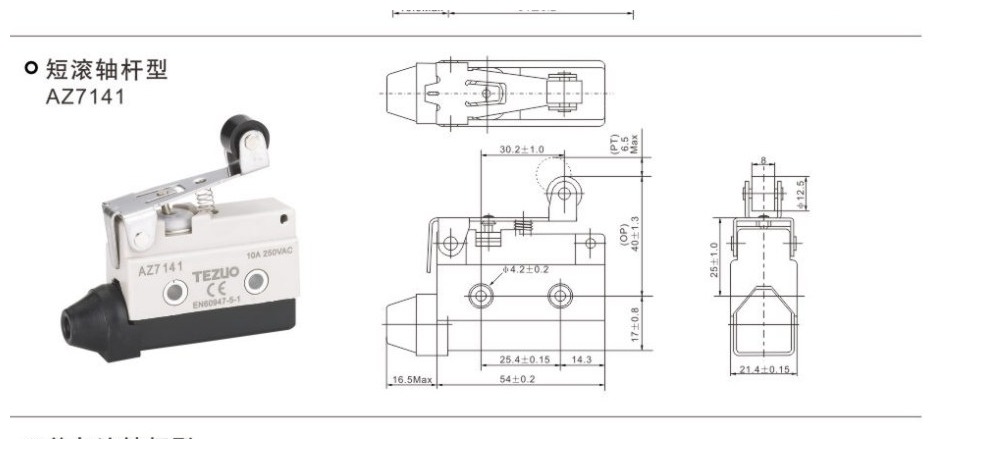

TEZUO 自有电子样本第 18 页 AZ7141 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7141 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7141 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 长单向滚轮杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤200g；RF ≥60g；PT ≤11mm；OT ≥3.0mm；MD ≤2.4mm；OP 50±1.2mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

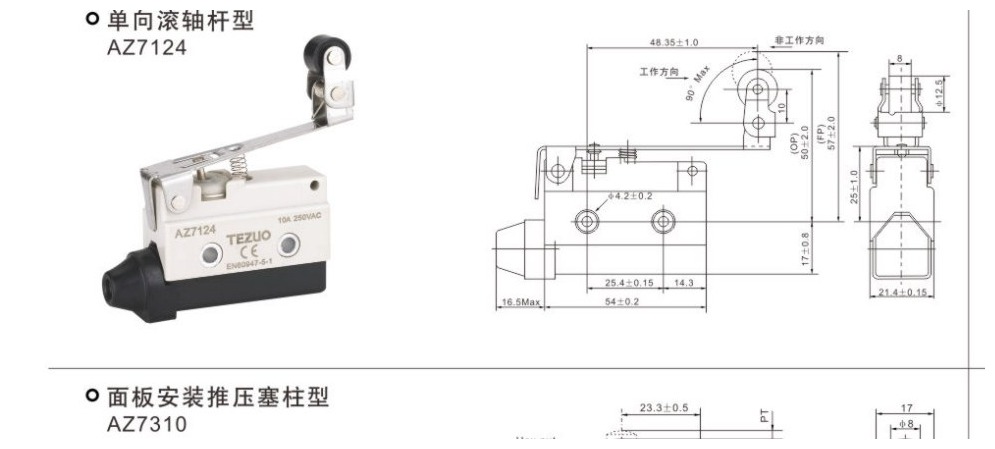

TEZUO 自有电子样本第 18 页 AZ7124 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7124 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7124 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 短单向滚轮杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤280g；RF ≥100g；PT ≤6.5mm；OT ≥2.0mm；MD ≤1.5mm；OP 50±1.2mm；FP 56mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

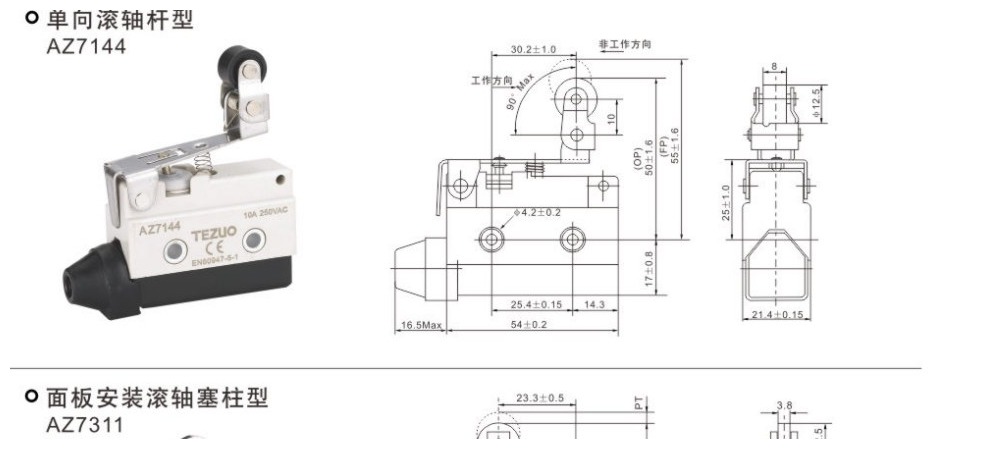

TEZUO 自有电子样本第 18 页 AZ7144 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7144 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7144 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 面板安装柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤600g；RF ≥100g；PT ≤2.0mm；OT ≥6.0mm；MD ≤0.8mm；OP 21.8±1.2mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

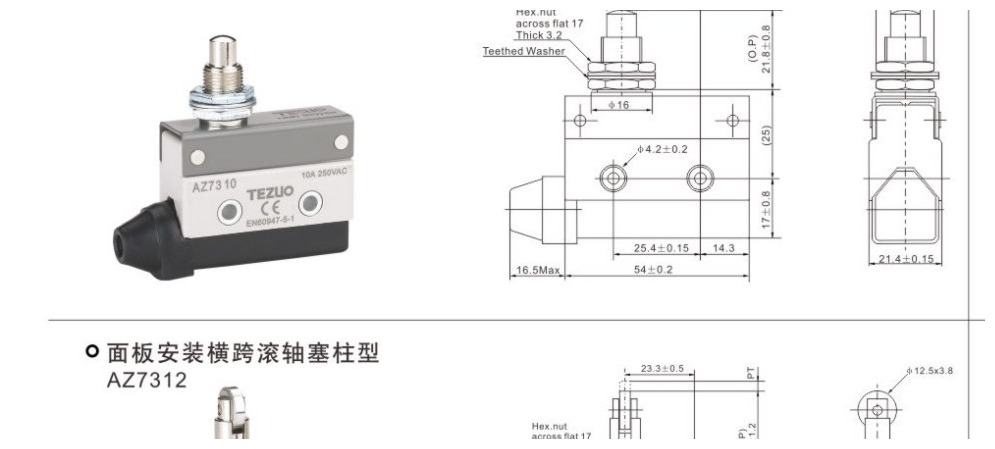

TEZUO 自有电子样本第 18 页 AZ7310 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7310 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7310 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 面板安装滚轮柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤600g；RF ≥100g；PT ≤2.0mm；OT ≥6.0mm；MD ≤0.8mm；OP 33.3±1.2mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

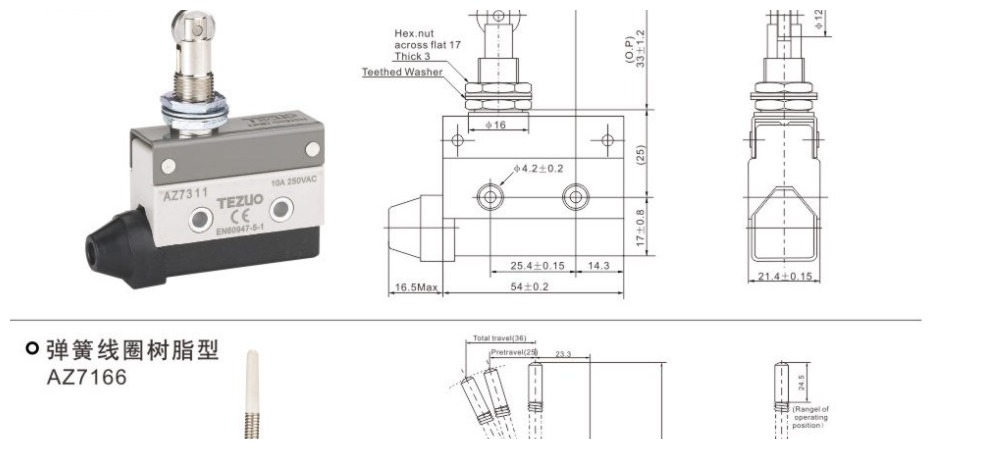

TEZUO 自有电子样本第 18 页 AZ7311 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7311 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7311 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 面板安装横跨滚轮柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤600g；RF ≥100g；PT ≤2.0mm；OT ≥6.0mm；MD ≤0.8mm；OP 33.3±1.2mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

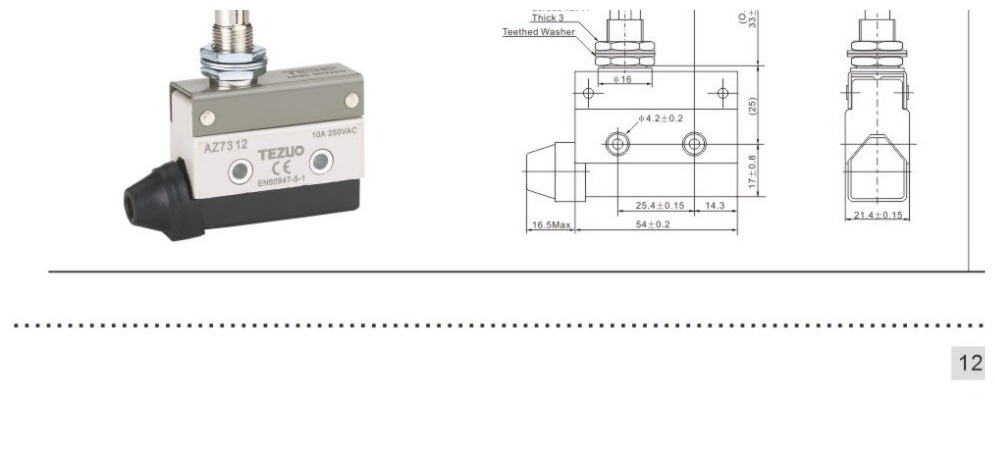

TEZUO 自有电子样本第 18 页 AZ7312 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7312 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7312 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 弹簧线圈树脂杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | OF ≤120g；OT ≥11mm。PT 原表印作 250mm，存在疑点，须工程复核；不作安装行程依据。参考值 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料已核对 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | IP65（IEC）资料已核对 |
| 工作温度 | -10℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

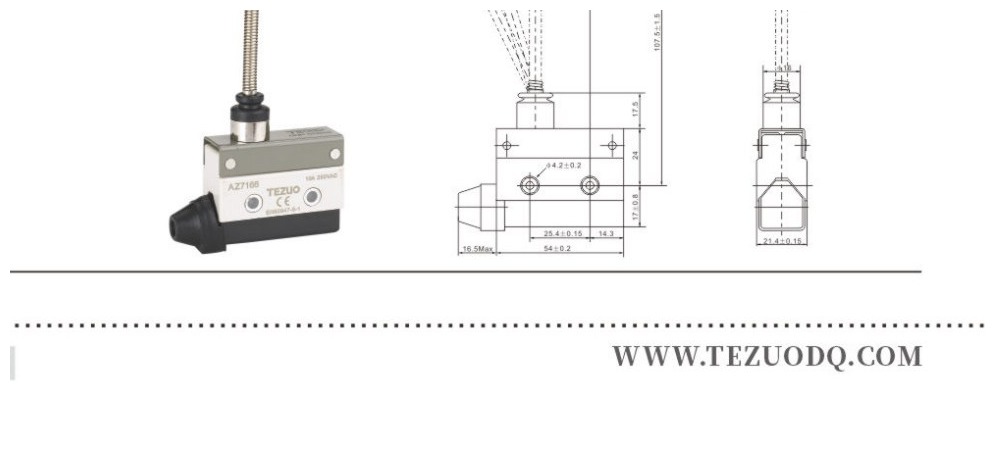

TEZUO 自有电子样本第 18 页 AZ7166 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。打开 AZ7166 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 18 页（印刷页 12），对应型号资料；TEZUO 自有电子样本第 18 页 AZ7166 外形与尺寸资料；安装尺寸、端子与当前生产版本仍以订单工程确认资料为准。；TEZUO 自有样本 PDF 第 17 页（印刷页 11），对应型号资料；TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11）；TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12）；TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11）
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | AZX7系列小型限动开关 | 参数资料已确认 |
| 产品类别 | 行程开关 | 参数资料已确认 |
| 型号范围 | AZ7100 / AZ7110 / AZ7120 / AZ7140 / AZ7121 / AZ7141 / AZ7124 / AZ7144 等 12 个型号资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 短推压柱塞、推压柱塞、长 / 短铰链杆、长 / 短滚轮杆、长 / 短单向滚轮杆、面板安装柱塞、面板安装滚轮柱塞、面板安装横跨滚轮柱塞及弹簧线圈树脂杆资料依据:TEZUO 电子样本 AZX7 系列，PDF 第 17-18 页（印刷页 11-12） | 参数资料已确认 |
| 外形尺寸 | 通用壳体约 54 × 21.4 × 25 mm；执行机构高度、长度和滚轮位置按 AZ7100 / 7110 / 7120 / 7140 / 7121 / 7141 / 7124 / 7144 / 7310 / 7311 / 7312 / 7166 独立尺寸图确认资料依据:TEZUO 电子样本 AZX7 系列外形尺寸图，PDF 第 18 页（印刷页 12） | 参数资料已确认 |
| 安装尺寸 / 孔距 | 壳体安装孔中心距 25.4±0.15 mm，安装孔 Ø4.2±0.2 mm；面板安装型的螺纹、垫圈与突出高度按对应型号图确认资料依据:TEZUO 电子样本 AZX7 系列外形尺寸图，PDF 第 18 页（印刷页 12） | 参数资料已确认 |
| 动作力 / 动作行程 | 12 个型号分别列示 OF / RF / PT / OT / MD / OP / FP；例如 AZ7100 的 OF 最大 600g、RF 最小 100g，AZ7120 的 OF 最大 150g，不能跨执行机构共用动作值资料依据:TEZUO 电子样本 AZX7 系列动作特性表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 电气参数 | ||
| 触点形式 | 一组转换触点：COM / NC / NO资料依据:TEZUO 电子样本 AZX7 系列接点型式，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 额定电压 / 电流 | 电阻负载：125 / 250VAC 10A、480VAC 3A、8 / 14VDC 10A、30VDC 8A、125VDC 0.5A、250VDC 0.25A；灯负载、电感负载与马达负载按样本额定值表降额资料依据:TEZUO 电子样本 AZX7 系列额定值表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 接线端子 / 出线方式 | 壳体侧面出线口；线缆规格、长度与线色未在当前样本列明，按订单接线资料确认资料依据:TEZUO 电子样本 AZX7 系列产品与外形图，PDF 第 17-18 页（印刷页 11-12） | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料依据:TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 电气寿命 | 500,000 次以上资料依据:TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 防护等级 | IP65（IEC）资料依据:TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
| 工作温度 | -10℃～+80℃资料依据:TEZUO 电子样本 AZX7 系列特性表，PDF 第 17 页（印刷页 11） | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 12 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认执行机构形式与安装空间。
确认触发方向、接触频率和复位方式。
如为替换项目，建议提供设备安装位和旧件照片。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
行程开关 应用诊断
AZX7 系列体积更紧凑，适合设备内部或安装余量较小的位置检测任务。
系列主图 + 型号图AZX7系列小型限动开关首图为系列展示图，下方提供 12 组型号外观图，其中 12 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合空间受限的限位安装场景。
- 机床限位
- 输送线检测
- 防护门位置确认
- 往复机构反馈
系列亮点
- 小型化安装优势明显
- 适合空间受限设备
- 用于轻量限位控制
选型提示
覆盖直动、滚轮、杆式与可调执行机构，适合设备限位、位置确认和联锁控制。
- 优先确认执行机构形式与安装空间。
- 确认触发方向、接触频率和复位方式。
- 如为替换项目，建议提供设备安装位和旧件照片。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
AZX7系列小型限动开关 如何确认具体型号？
当前页面已整理 12 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
RELATED SERIES
同类推荐系列
继续浏览同一分类下的相近系列，或进入行程开关分类页横向比较。
