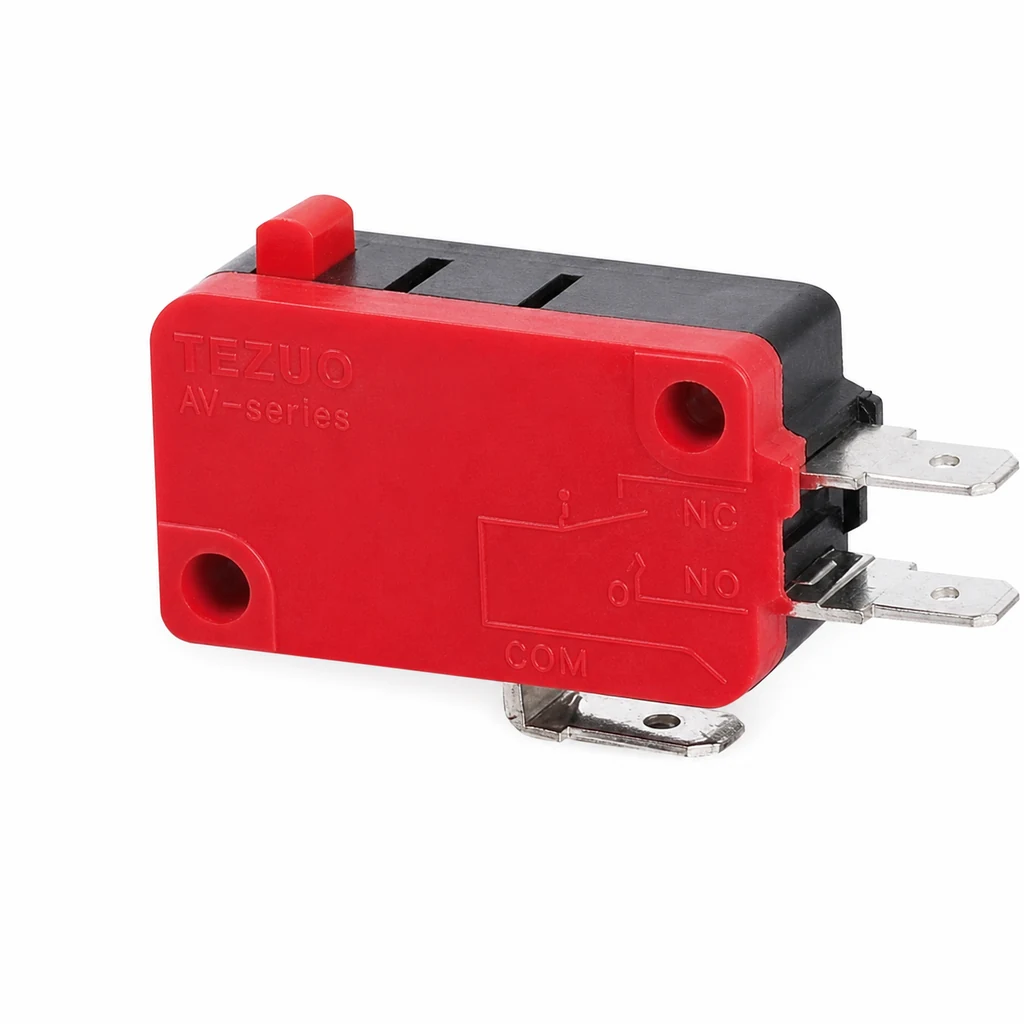

系列主图 + 型号图AV-16-1C25 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
10 个结果
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 按钮型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

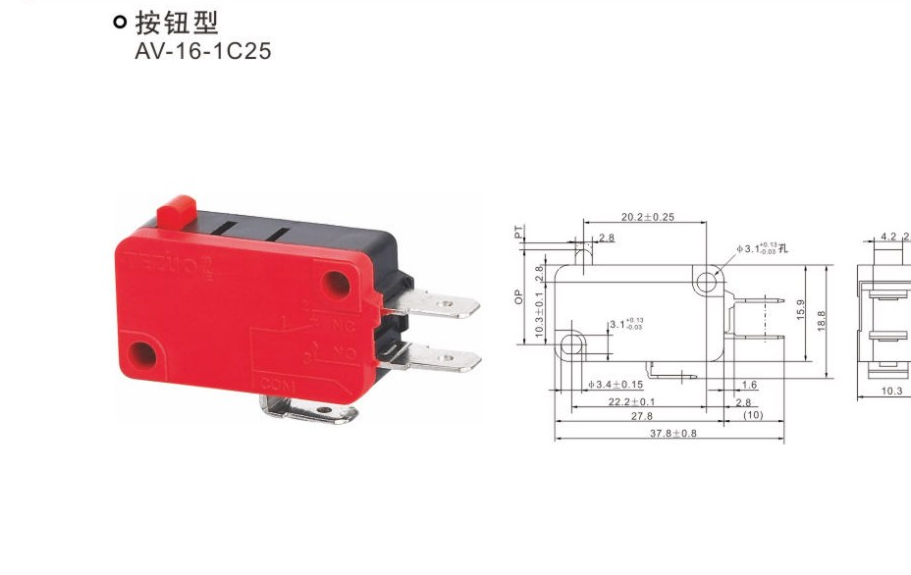

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-16-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-16-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-16-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴短手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

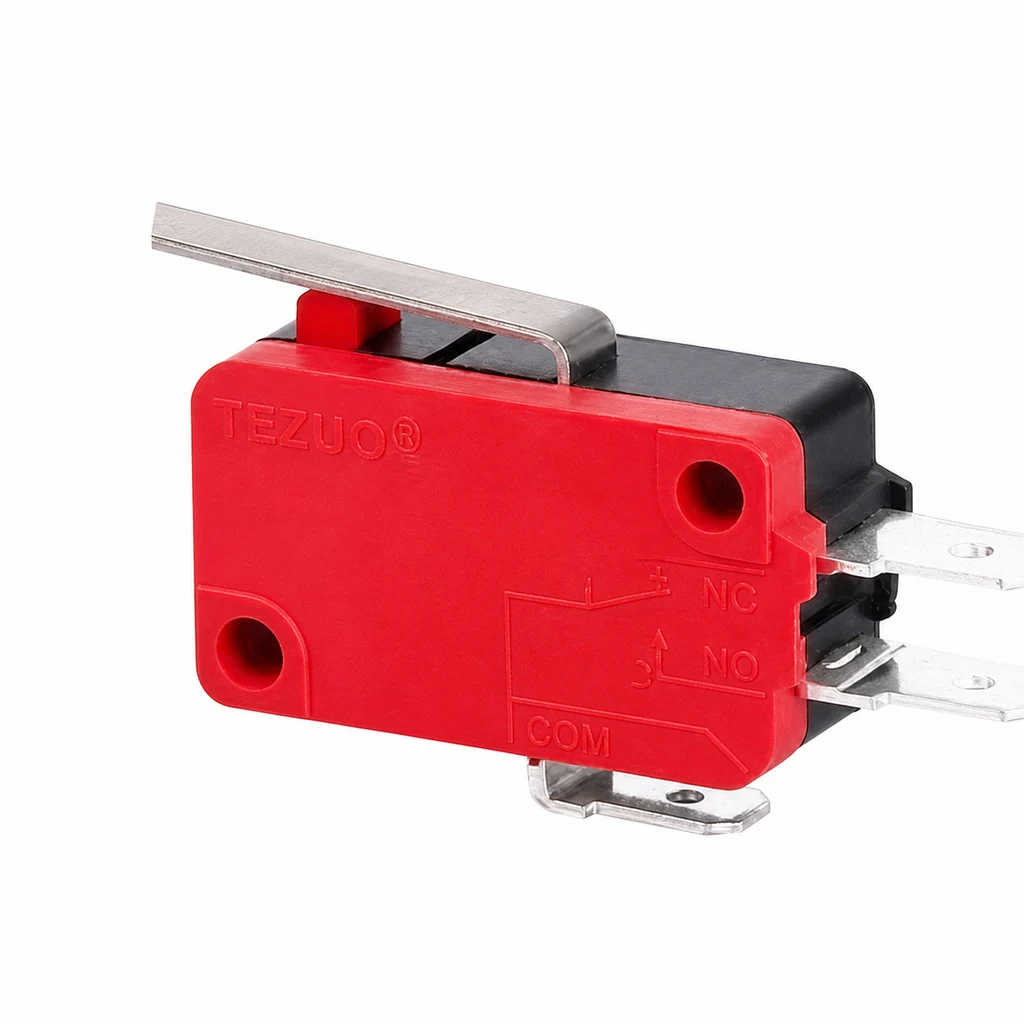

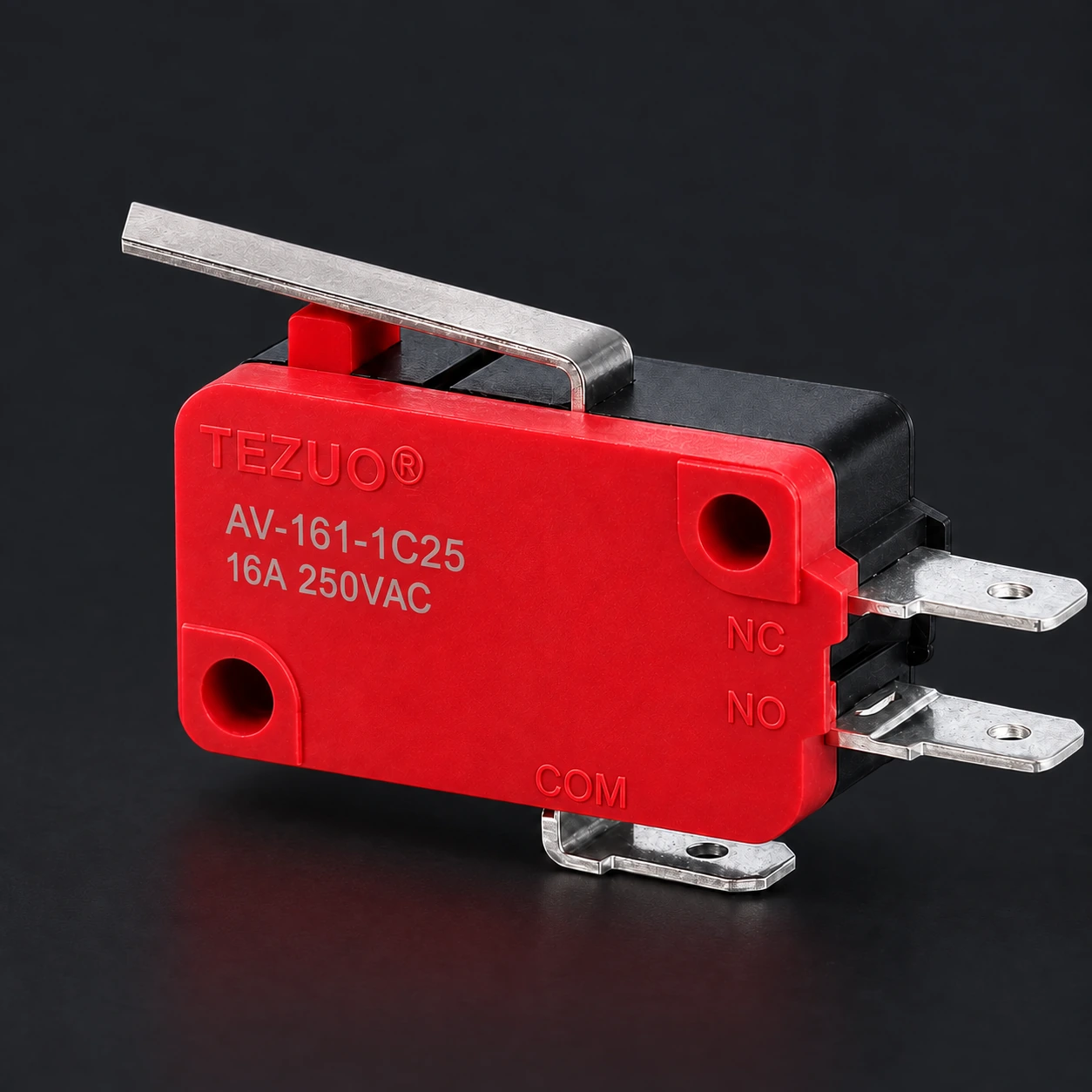

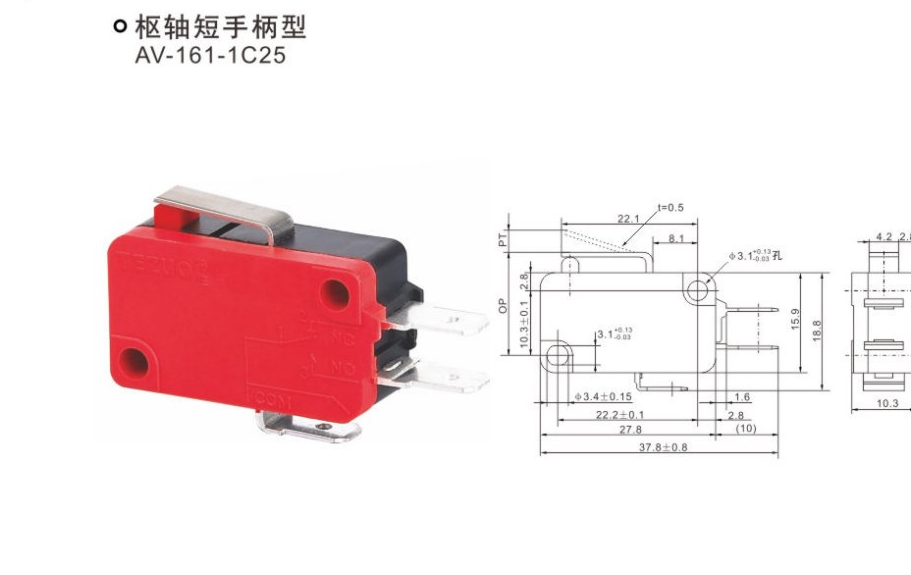

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-161-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-161-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-161-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

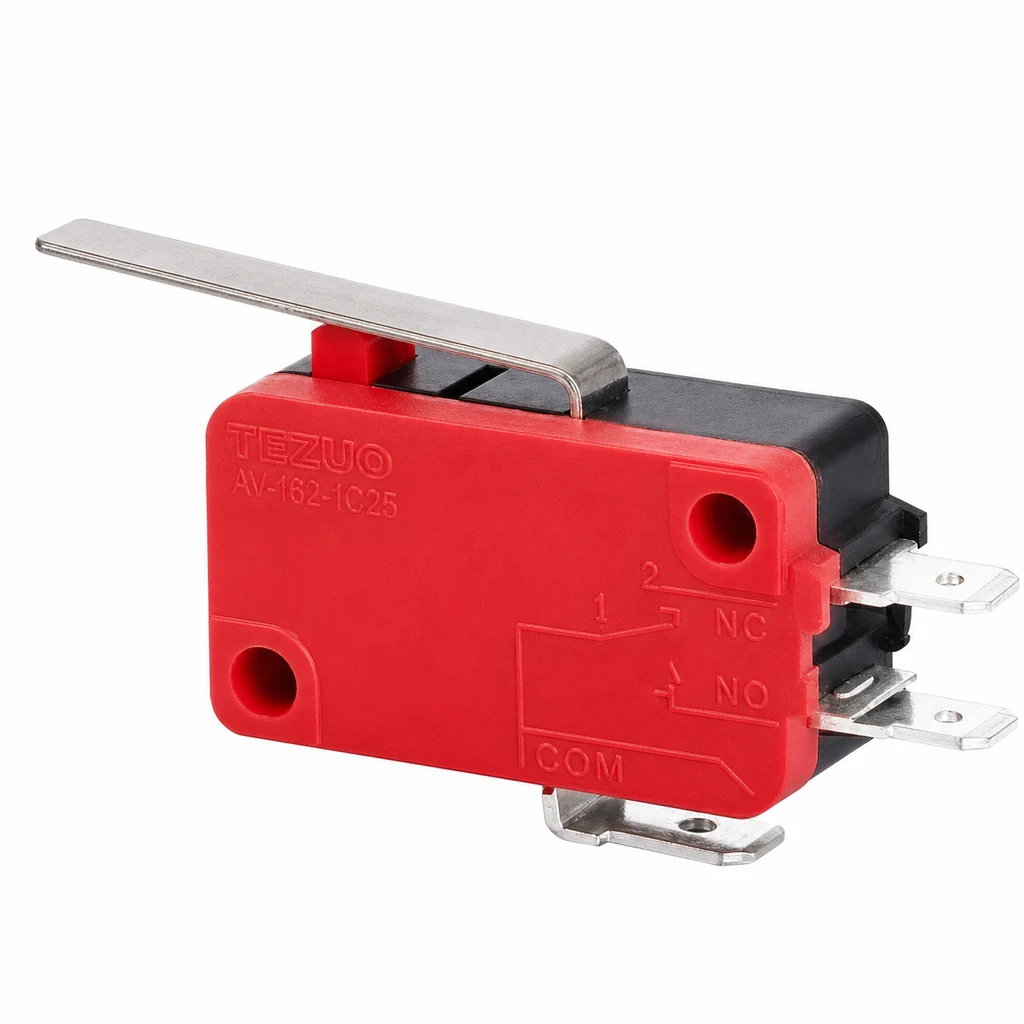

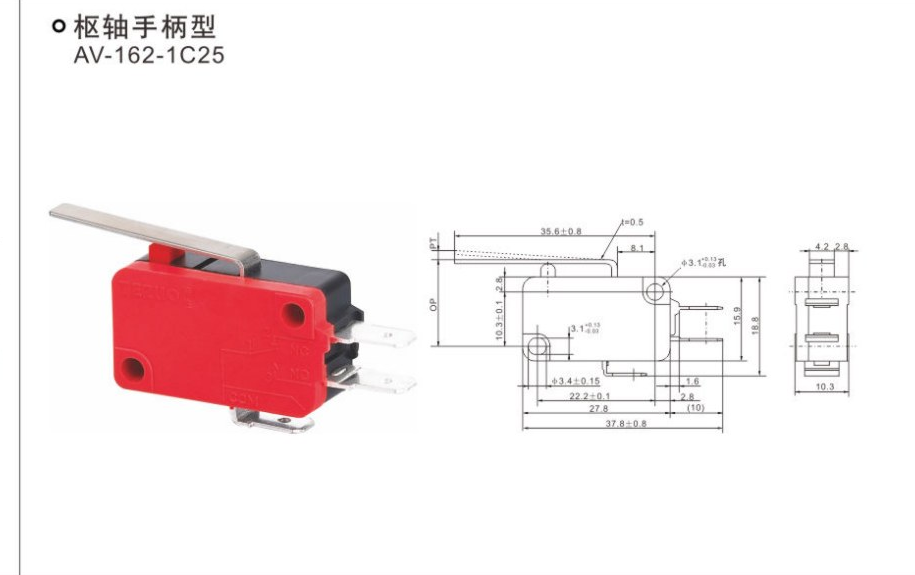

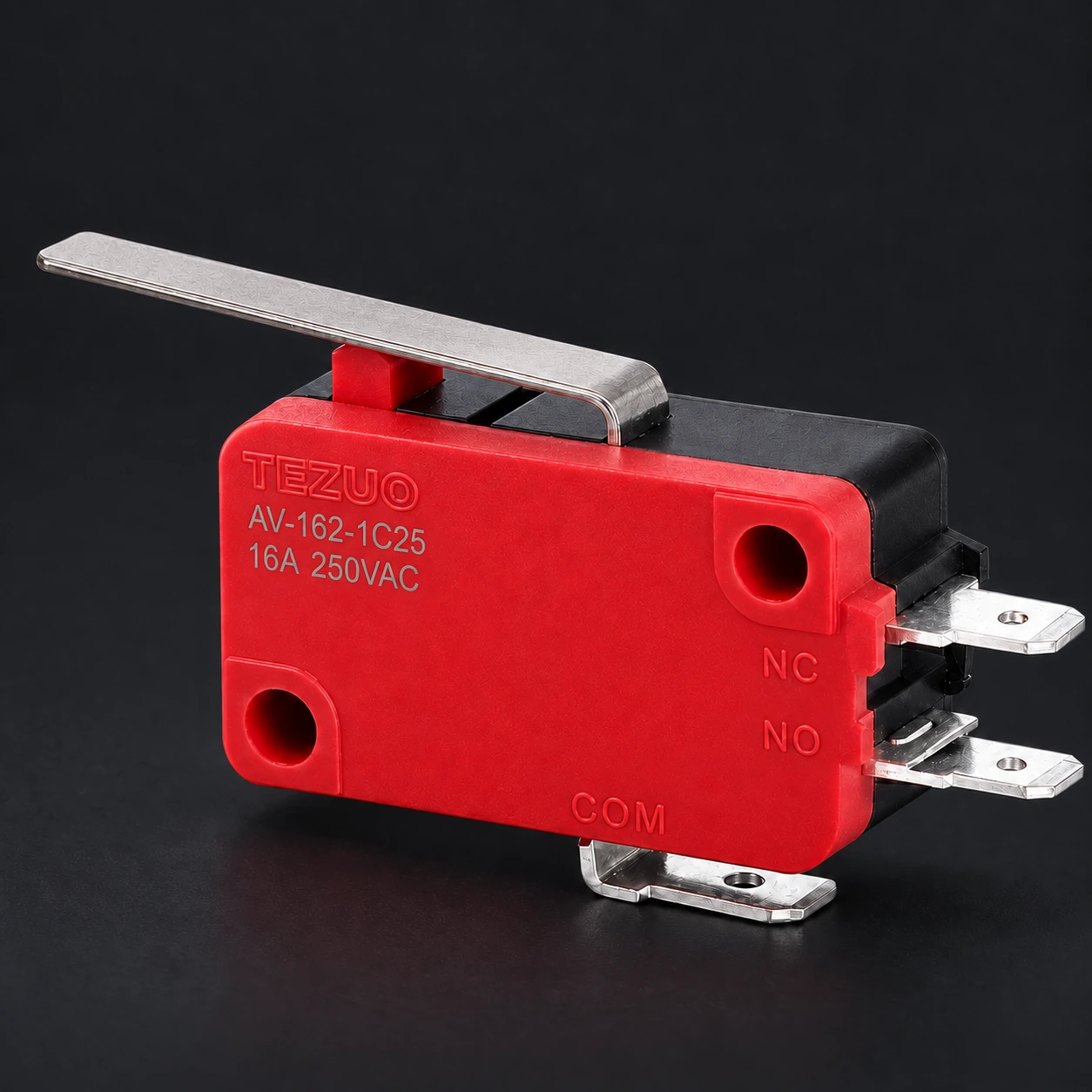

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-162-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-162-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-162-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴长手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

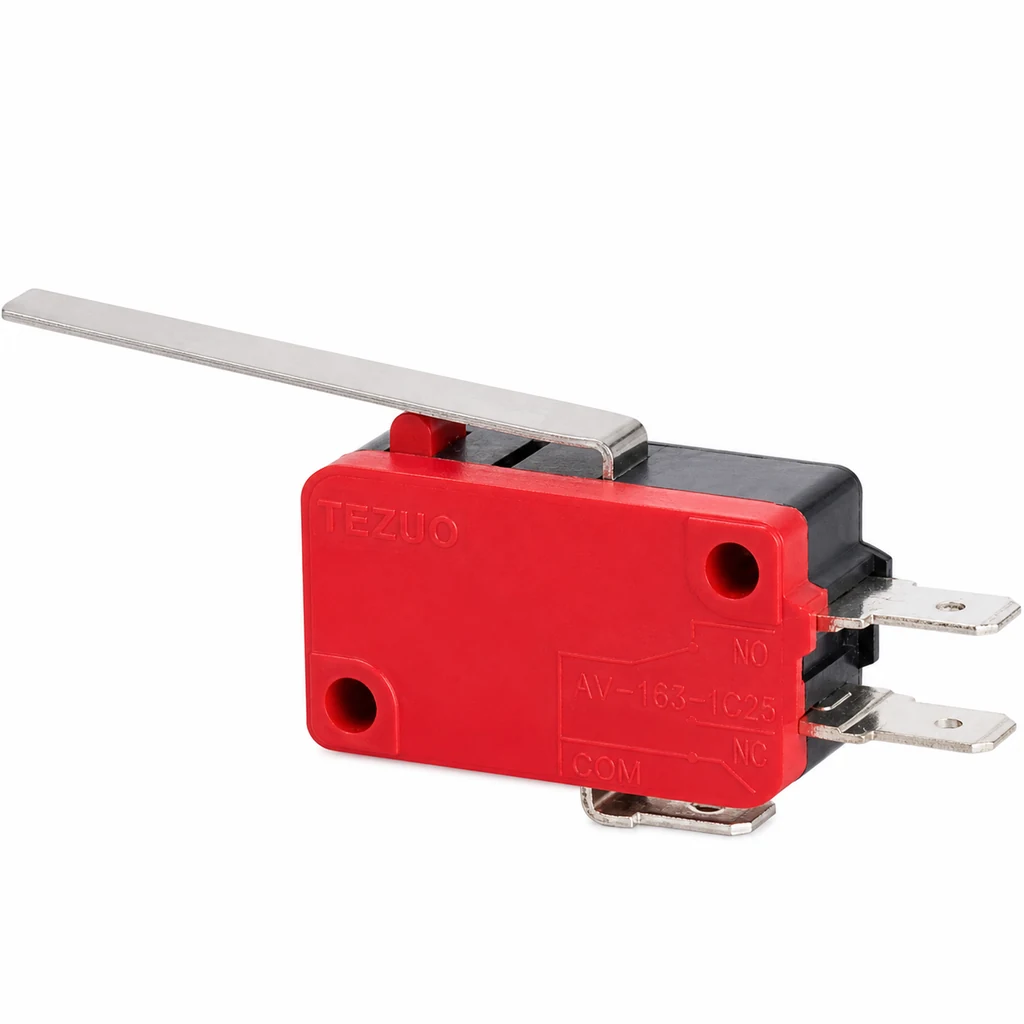

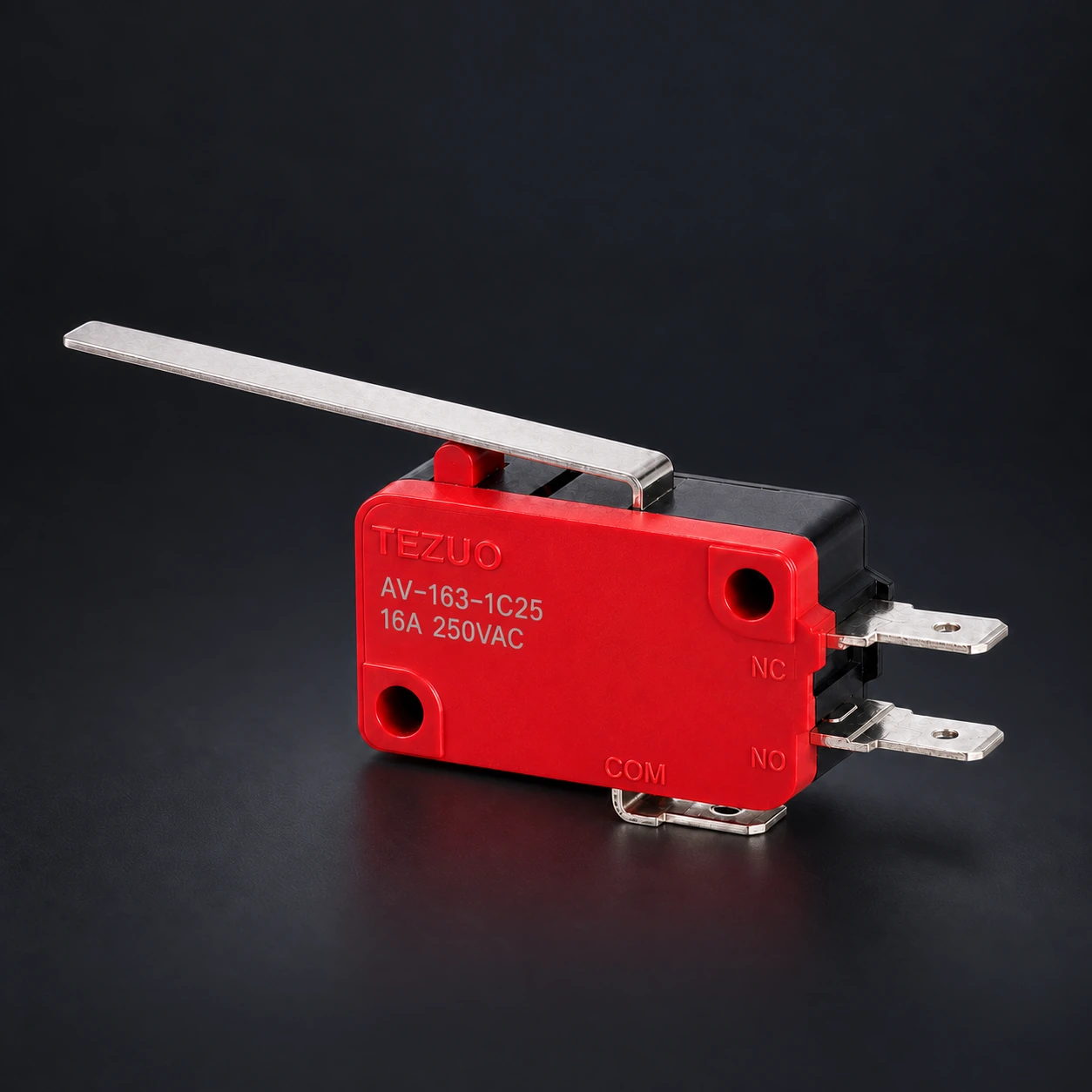

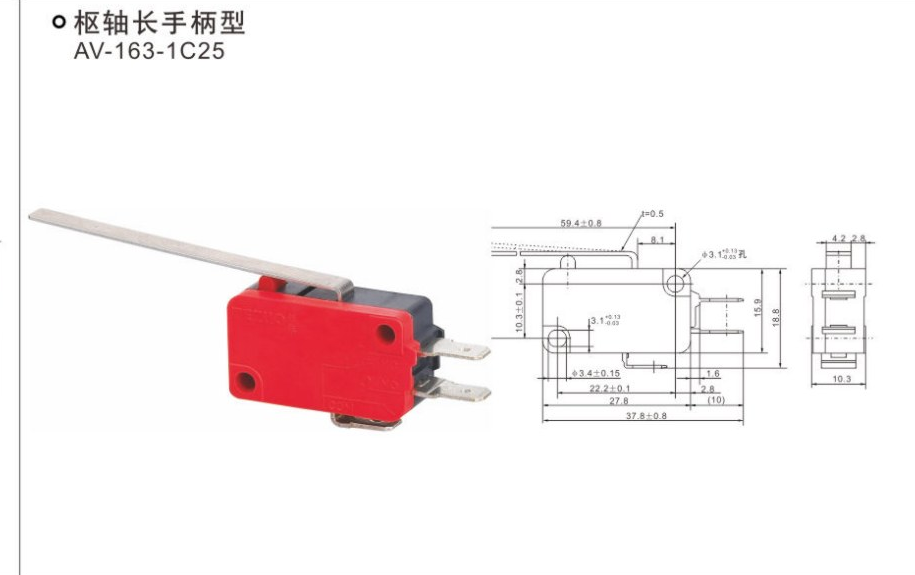

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-163-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-163-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-163-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴 R 型手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

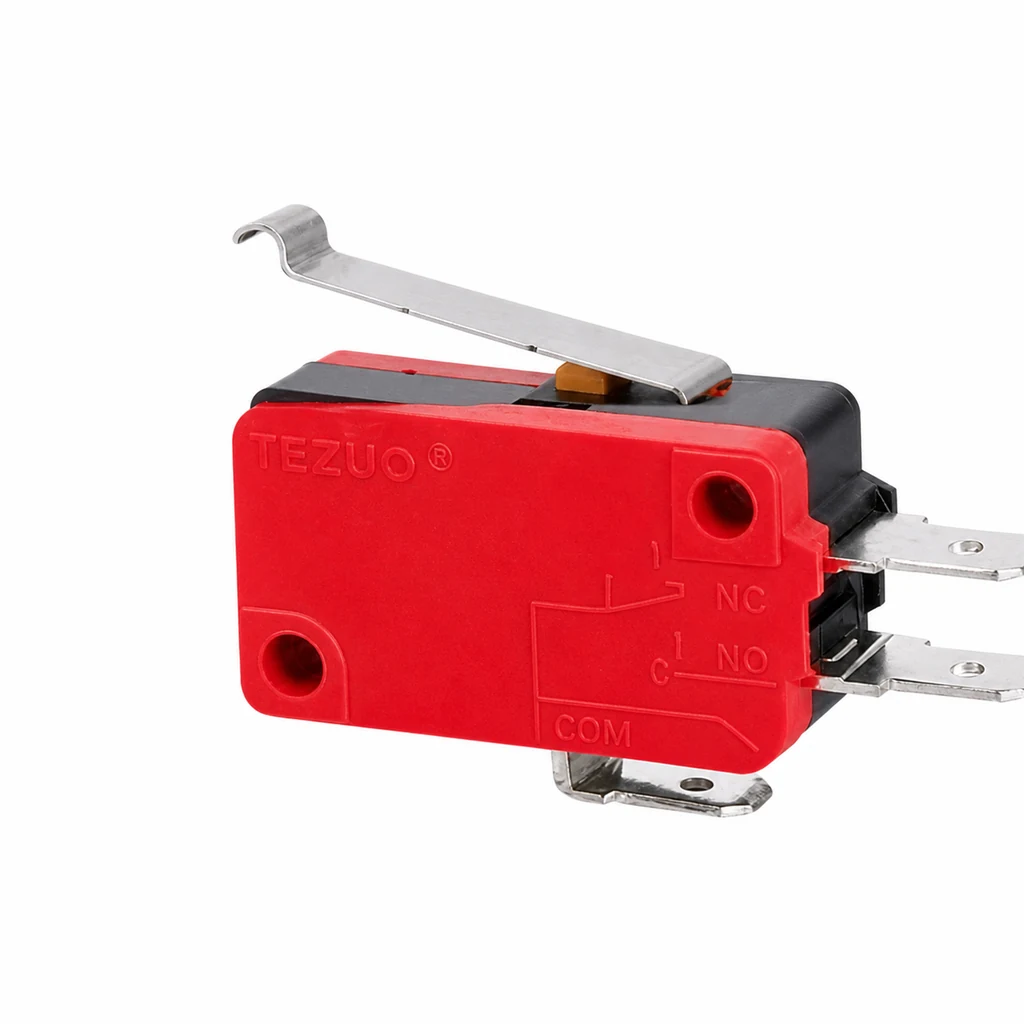

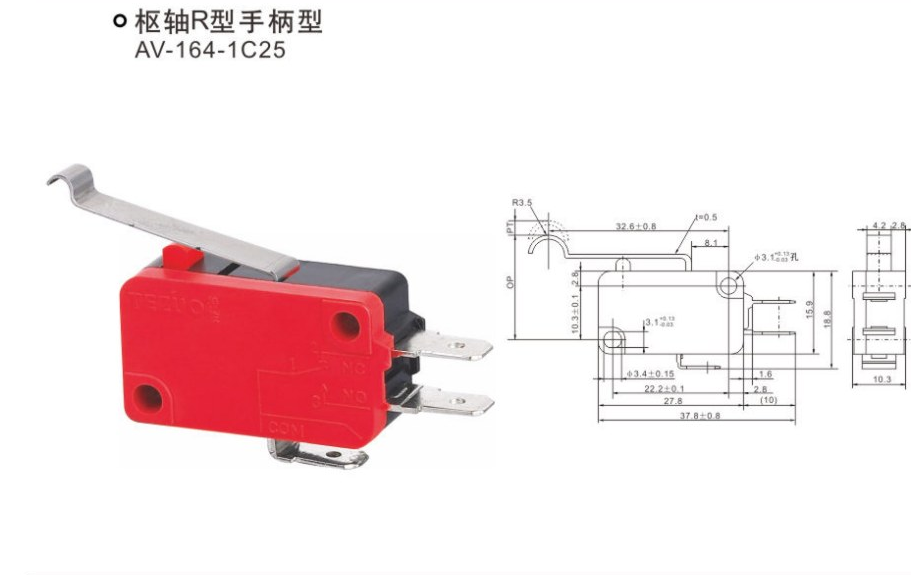

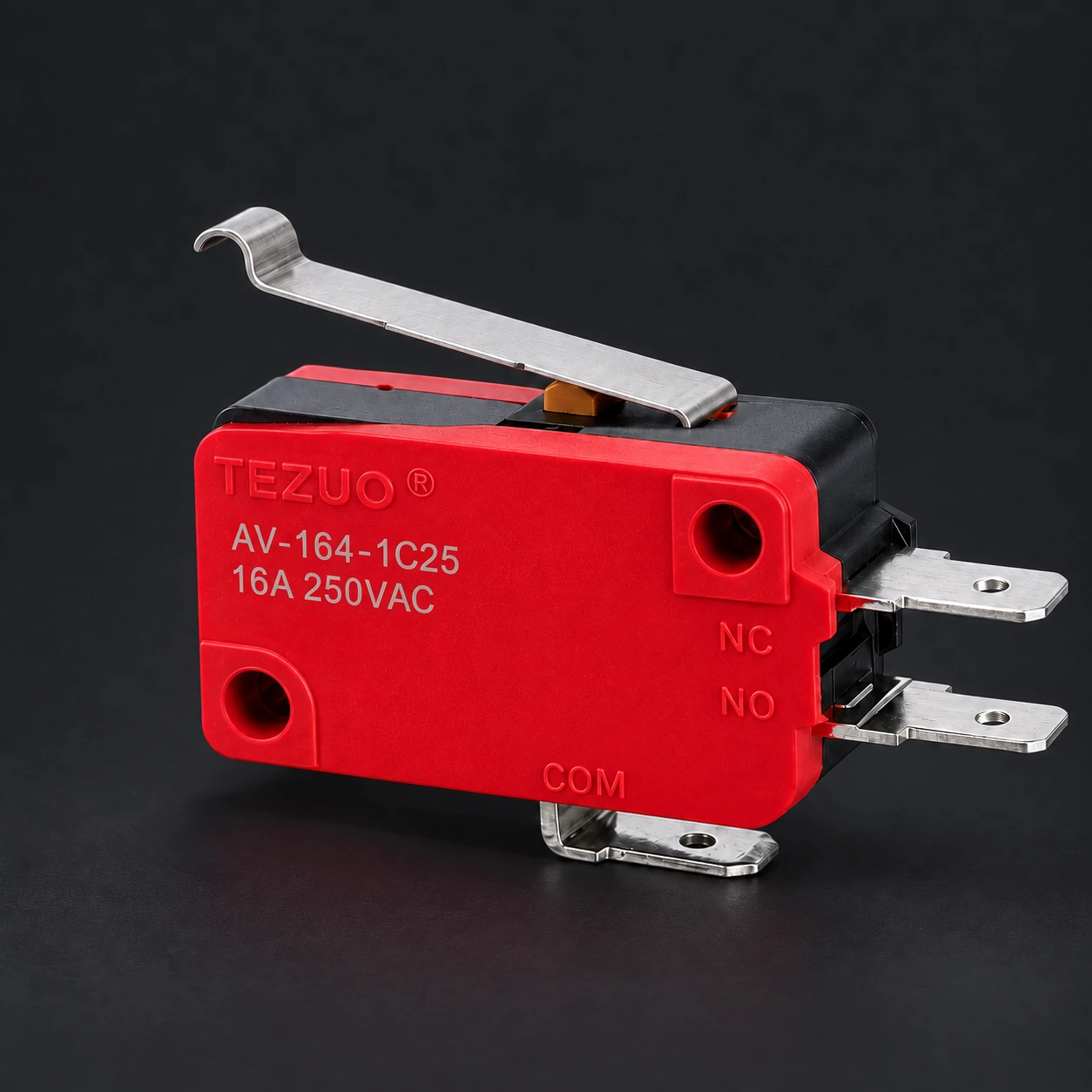

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-164-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-164-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-164-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴滚轮短手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

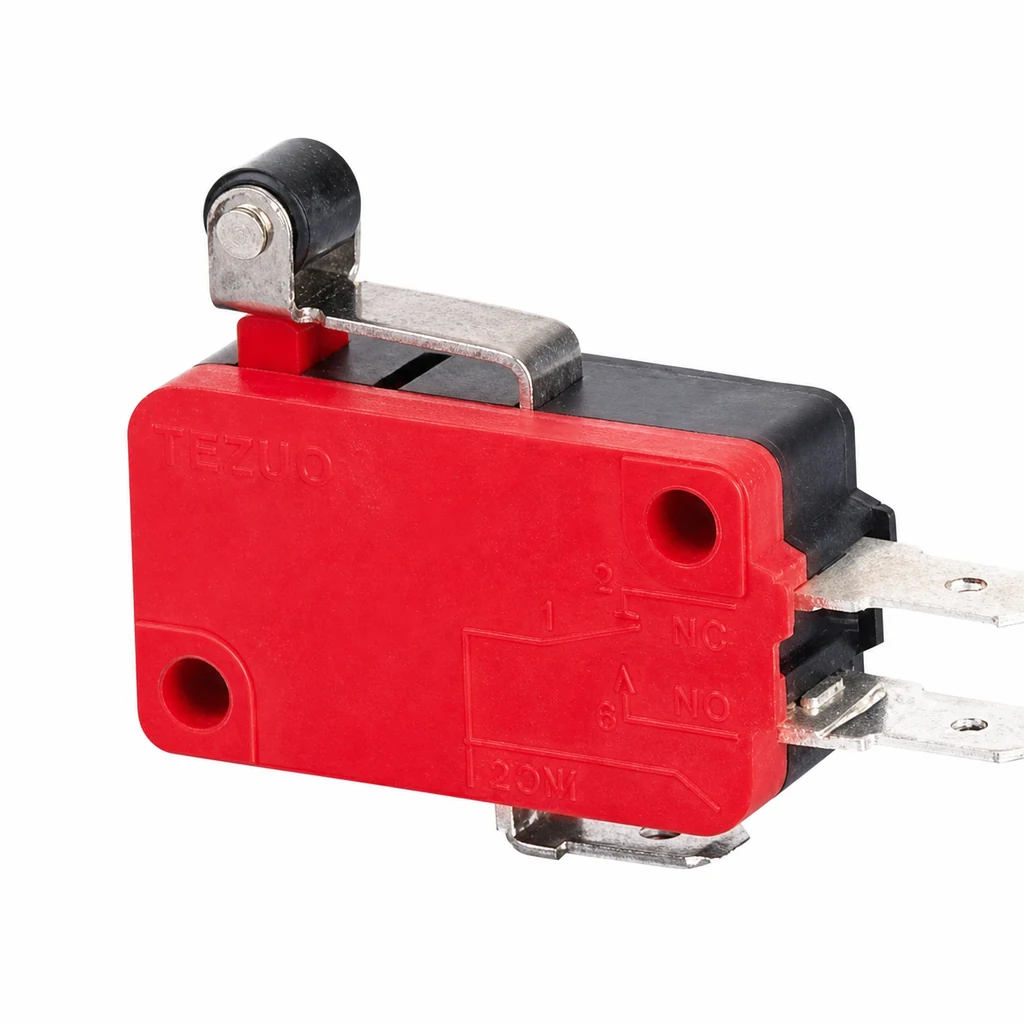

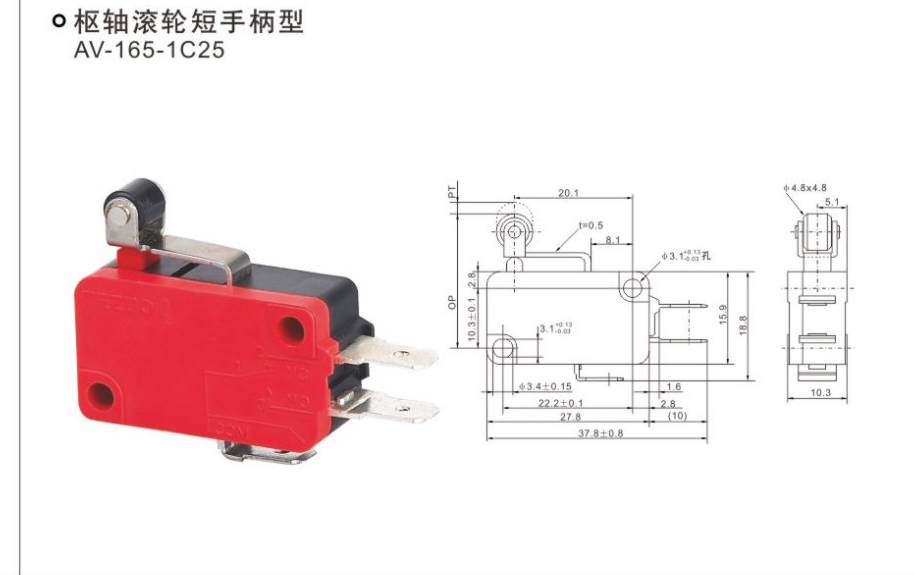

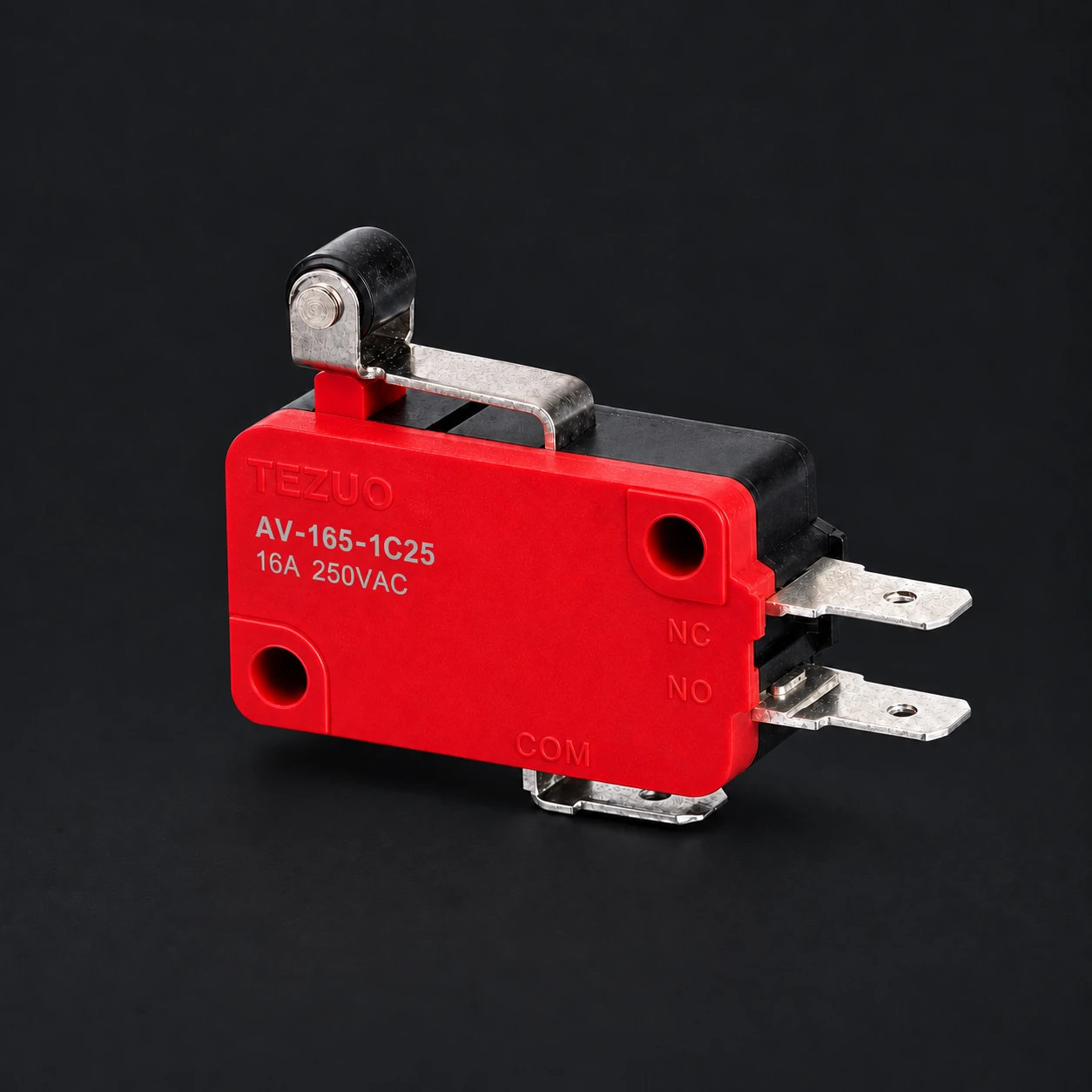

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-165-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-165-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-165-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴滚轮长手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装孔中心相对位置：22.2±0.1mm、10.3±0.1mm；2×Ø3.1 安装孔或 M3 螺钉孔资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点，COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 16A 规格：250VAC 电阻负载 16A；电感负载 10A；灯负载 2A；马达负载 3A。直流负载按样本另行选取。资料已核对 |
| 接线端子 / 出线方式 | 插片端子；插片尺寸按本型号尺寸卡确认资料已核对 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

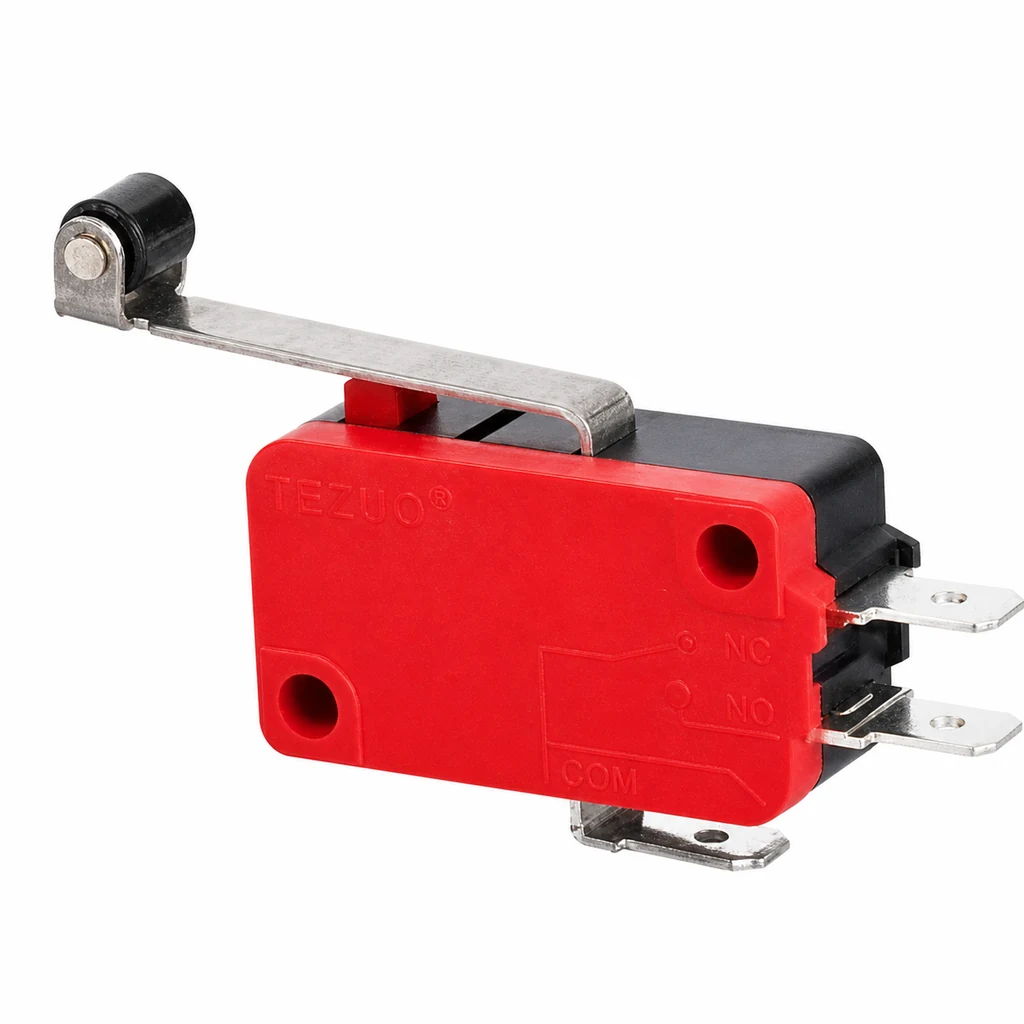

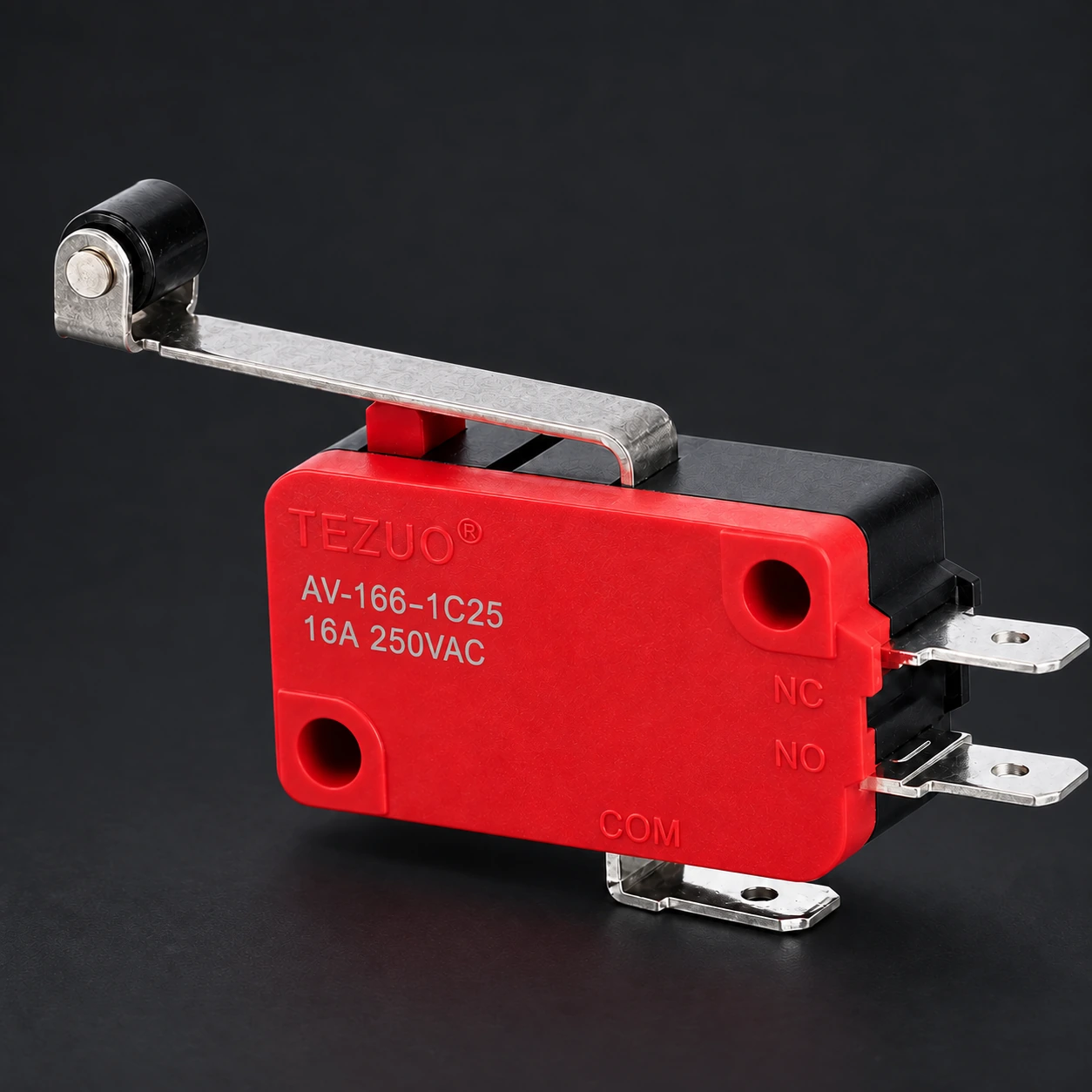

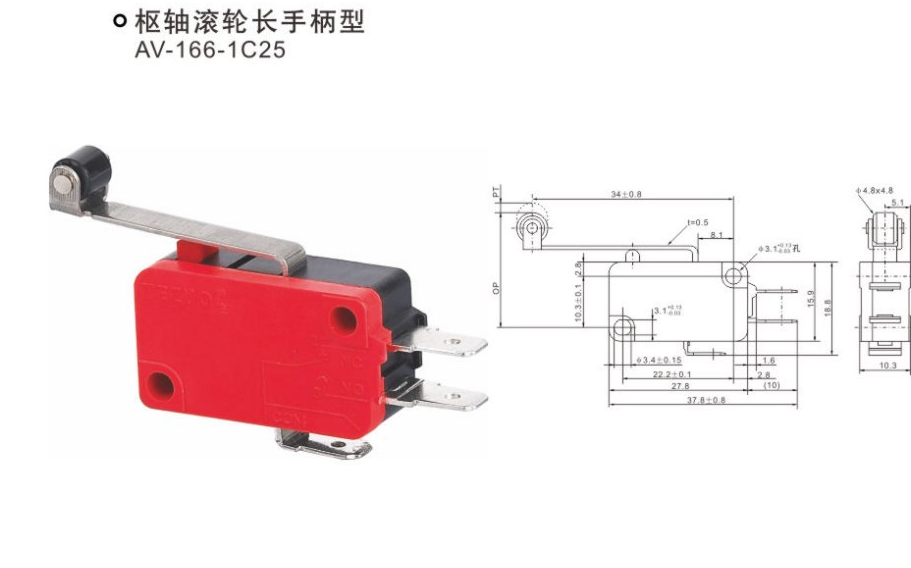

TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-166-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-166-1C25 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 11 页（印刷页 5），对应型号资料；TEZUO 自有样本 PDF 第 11 页原图，适用型号：AV-166-1C25。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 自有样本 PDF 第 10 页（印刷页 4），对应型号资料；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数4 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 面板安装金属柱塞按钮型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 原始照片铭牌可辨：16(3)A 250V~；0.6A 125VDC / 0.3A 250VDC。括号额定值与负载条件按原铭牌及订单资料确认，不直接套用普通 AV 的负载表。参考值 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

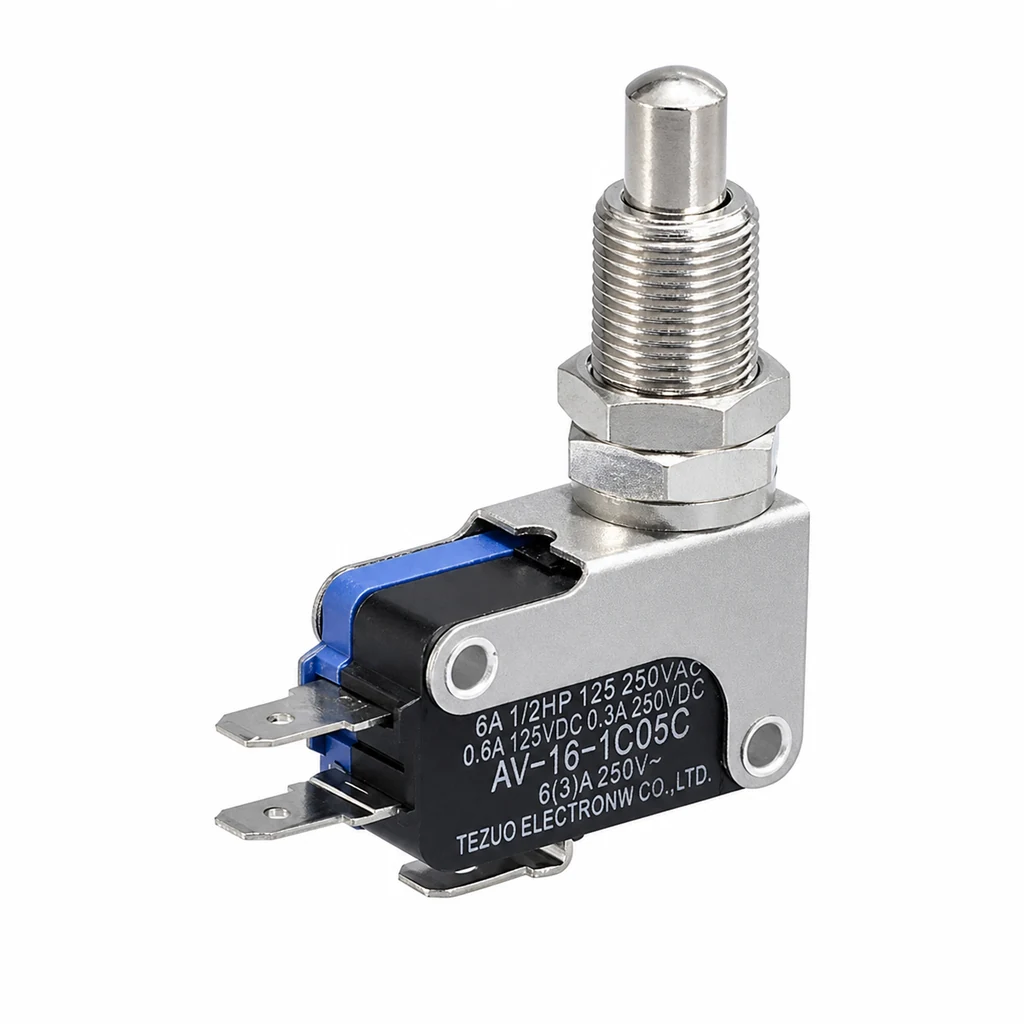

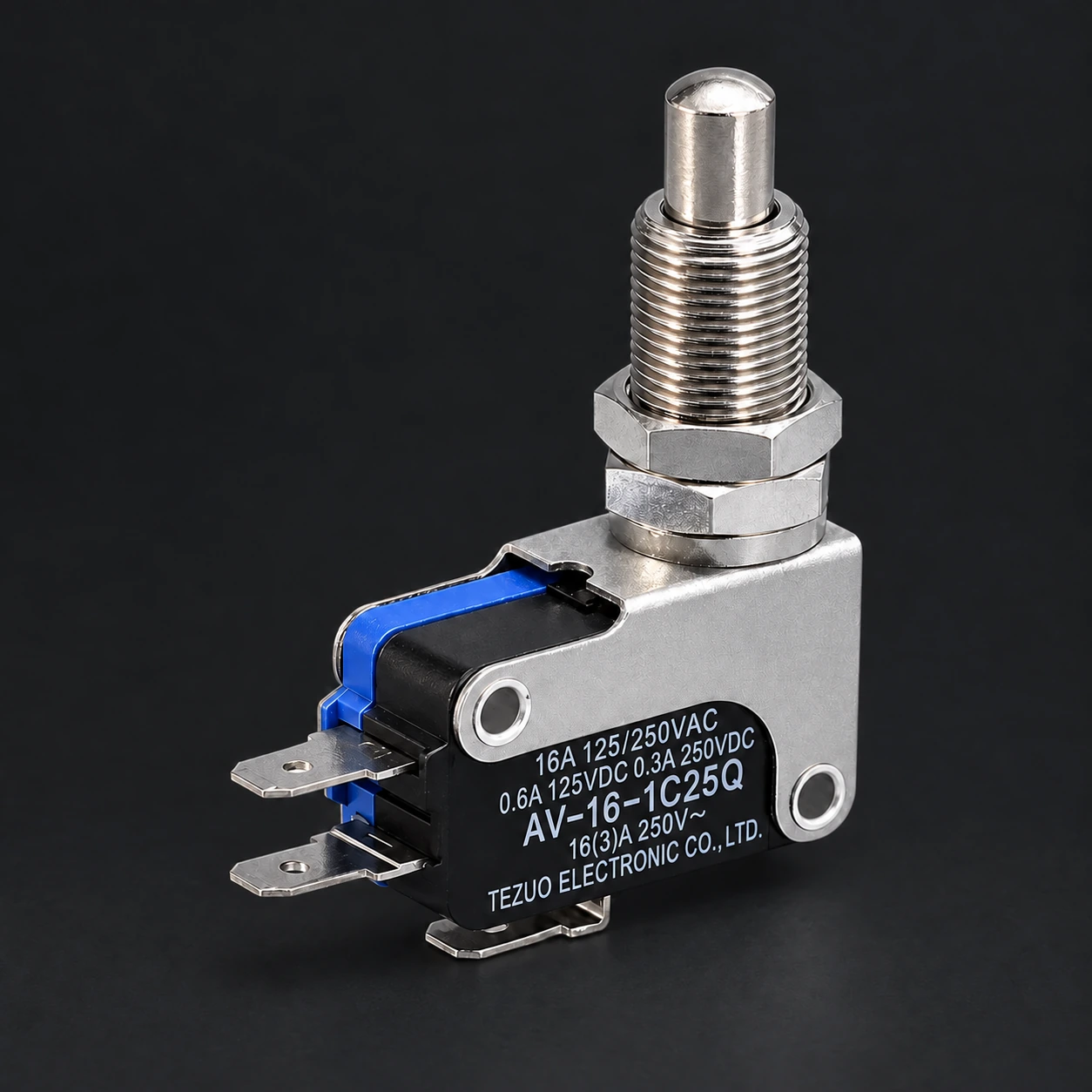

TEZUO 自有样本 PDF 第 12 页原图，适用型号：AV-16-1CQ。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AV-16-1CQ 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 12 页（印刷页 6），对应型号资料；TEZUO 自有样本 PDF 第 12 页原图，适用型号：AV-16-1CQ。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 原官网对应型号原始实物照片；铭牌转录，非新增测试报告；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数4 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 枢轴滚轮短手柄型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 原始照片铭牌可辨：16(3)A 250V~；0.6A 125VDC / 0.3A 250VDC。括号额定值与负载条件按原铭牌及订单资料确认，不直接套用普通 AV 的负载表。参考值 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
TEZUO 自有样本 PDF 第 12 页原图，适用型号：AVAL2。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AVAL2 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 12 页（印刷页 6），对应型号资料；TEZUO 自有样本 PDF 第 12 页原图，适用型号：AVAL2。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 原官网对应型号原始实物照片；铭牌转录，非新增测试报告；TEZUO 电子样本 AV 系列特性表，印刷页 4
本型号参数4 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 面板安装按钮型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 原始照片铭牌可辨：16(3)A 250V~；0.6A 125VDC / 0.3A 250VDC。括号额定值与负载条件按原铭牌及订单资料确认，不直接套用普通 AV 的负载表。参考值 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 100,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

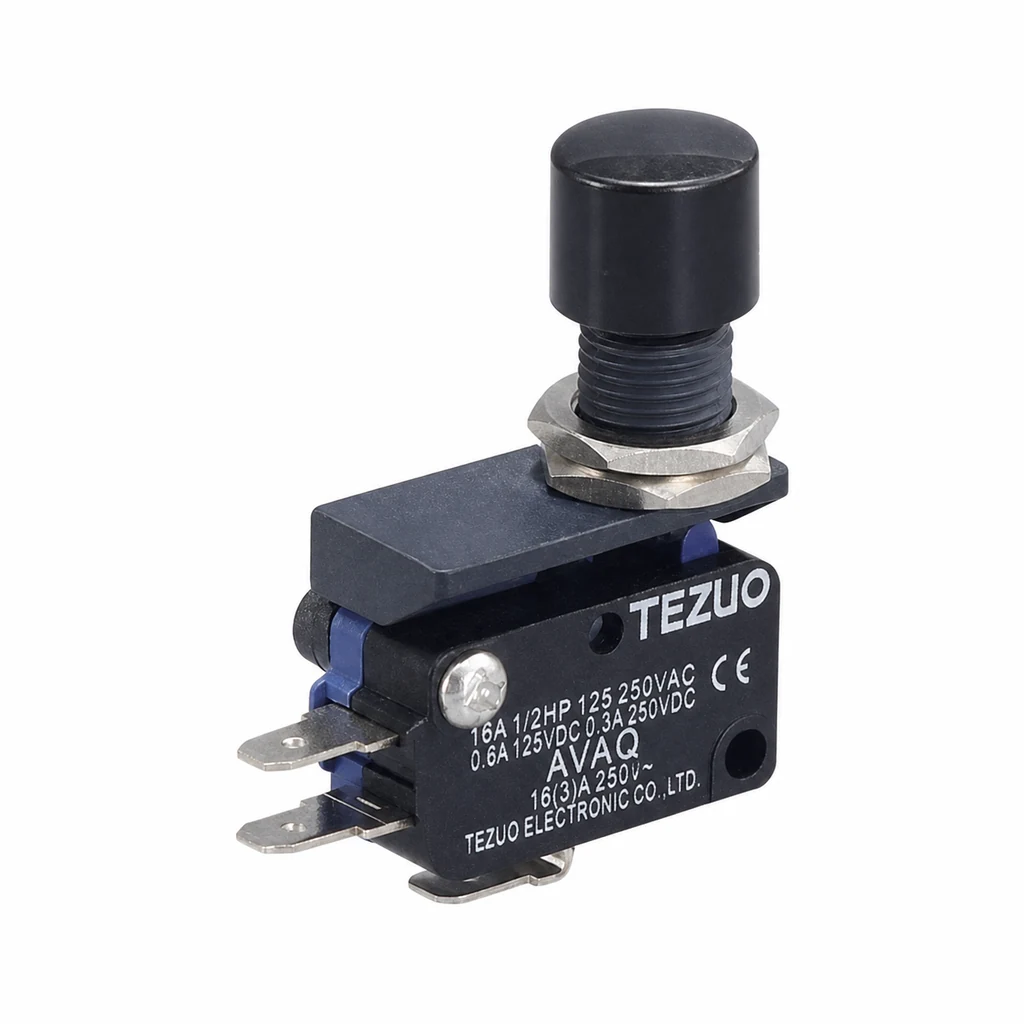

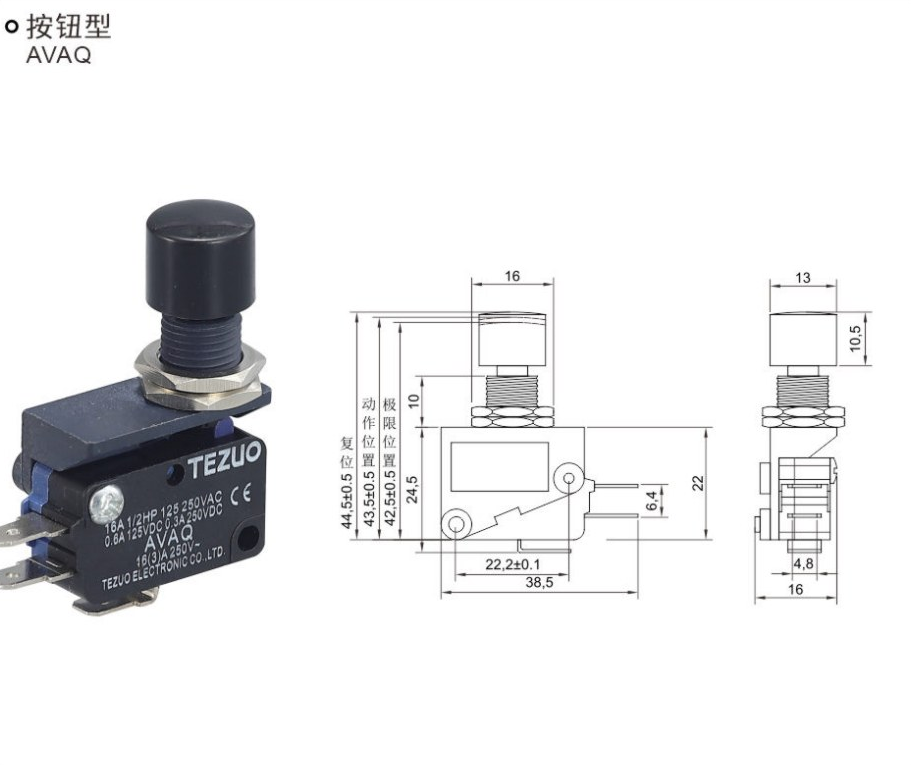

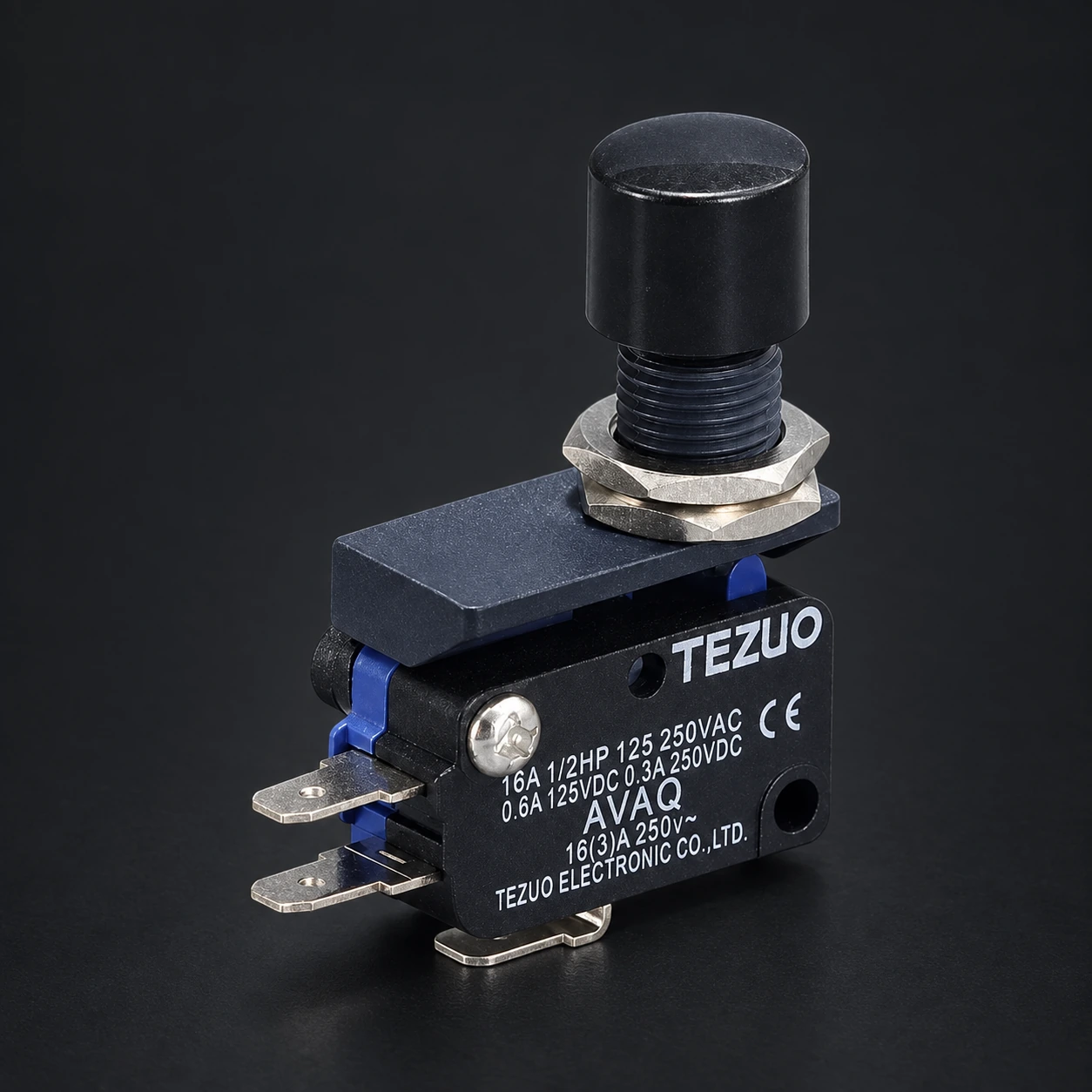

TEZUO 自有样本 PDF 第 12 页原图，适用型号：AVAQ。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AVAQ 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 12 页（印刷页 6），对应型号资料；TEZUO 自有样本 PDF 第 12 页原图，适用型号：AVAQ。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 原官网对应型号原始实物照片；铭牌转录，非新增测试报告；TEZUO 电子样本 AV 系列特性表，印刷页 4
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | AV系列微动开关 | 参数资料已确认 |
| 产品类别 | 微动开关 | 参数资料已确认 |
| 型号范围 | AV-16-1C25 / AV-161-1C25 / AV-162-1C25 / AV-163-1C25 / AV-164-1C25 / AV-165-1C25 / AV-166-1C25 / AV-16-1CQ 等 10 个型号资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 按钮、短手柄、手柄、R 型手柄、滚轮短手柄、滚轮长手柄与面板按钮资料依据:TEZUO 电子样本 AV 系列，印刷页 5 | 参数资料已确认 |
| 外形尺寸 | 按钮型基础壳体约 37.8 × 15.9 × 10.3 mm；执行机构尺寸按具体型号图确认资料依据:TEZUO 电子样本 AV 系列外形图，印刷页 5 | 参数资料已确认 |
| 安装尺寸 / 孔距 | 两孔中心距 22.2 ± 0.1 mm × 10.3 ± 0.1 mm；使用 M3 螺丝资料依据:TEZUO 电子样本 AV 系列安装孔加工尺寸，印刷页 4 | 参数资料已确认 |
| 动作力 / 动作行程 | 需工程确认 | 需工程确认 |
| 电气参数 | ||
| 触点形式 | 需工程确认 | 需工程确认 |
| 额定电压 / 电流 | 按 10A / 11A / 15A / 16A / 21A 规格分组；具体负载能力见型号额定值表资料依据:TEZUO 电子样本 AV 系列额定值表，印刷页 4 | 参数资料已确认 |
| 接线端子 / 出线方式 | 插片端子资料依据:TEZUO 电子样本 AV 系列外形图，印刷页 5 | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 5,000,000 次以上（额定 OT 值下）资料依据:TEZUO 电子样本 AV 系列特性表，印刷页 4 | 参数资料已确认 |
| 电气寿命 | 100,000 次以上资料依据:TEZUO 电子样本 AV 系列特性表，印刷页 4 | 参数资料已确认 |
| 防护等级 | 需工程确认 | 需工程确认 |
| 工作温度 | -25℃～+80℃资料依据:TEZUO 电子样本 AV 系列特性表，印刷页 4 | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 10 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认触发方式、动作行程和安装孔位。
如需替换旧件，建议提供旧型号或端子与触杆照片。
关注电流等级与接线方式，避免只按外观判断。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
微动开关 应用诊断
AV 系列以通用性见长，适合作为标准化控制部件进行批量配型与替换。
系列主图 + 型号图AV系列微动开关首图为系列展示图，下方提供 10 组型号外观图，其中 10 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
常用于基础控制回路和标准化设备配套。
- 控制面板
- 自动化机构
- 门锁联动
- 精密设备
系列亮点
- 基础系列易于选型
- 适合常规控制需求
- 便于替换与维护
选型提示
适合高频触发、面板控制和精密机构反馈，选型时建议同步确认行程、触点与安装孔位。
- 优先确认触发方式、动作行程和安装孔位。
- 如需替换旧件，建议提供旧型号或端子与触杆照片。
- 关注电流等级与接线方式，避免只按外观判断。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
AV系列微动开关 如何确认具体型号？
当前页面已整理 10 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
