系列主图 + 型号图LXW20-11(7mm) · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
9 个结果
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 7mm 选型组，推压柱塞（无护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

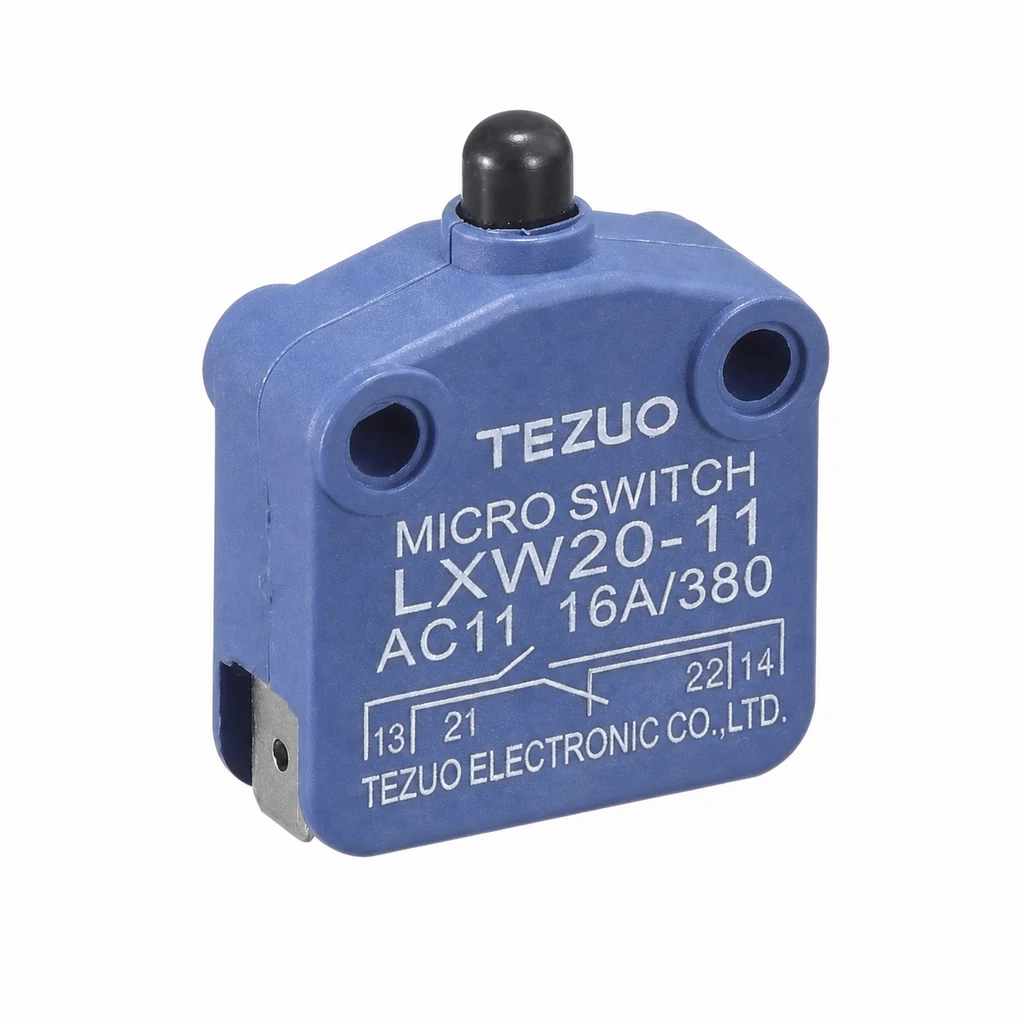

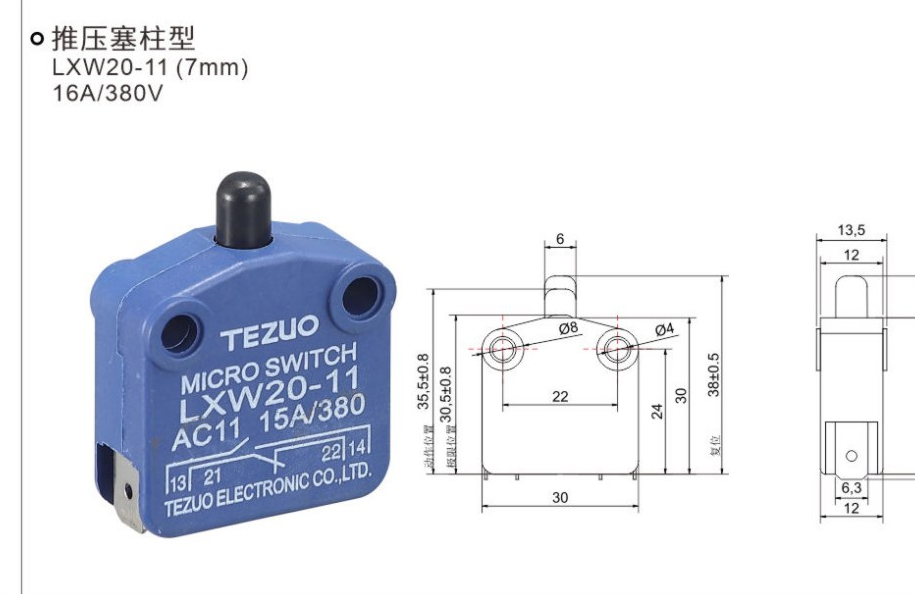

TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(7mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(7mm) 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(7mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 9mm 选型组，推压柱塞（无护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

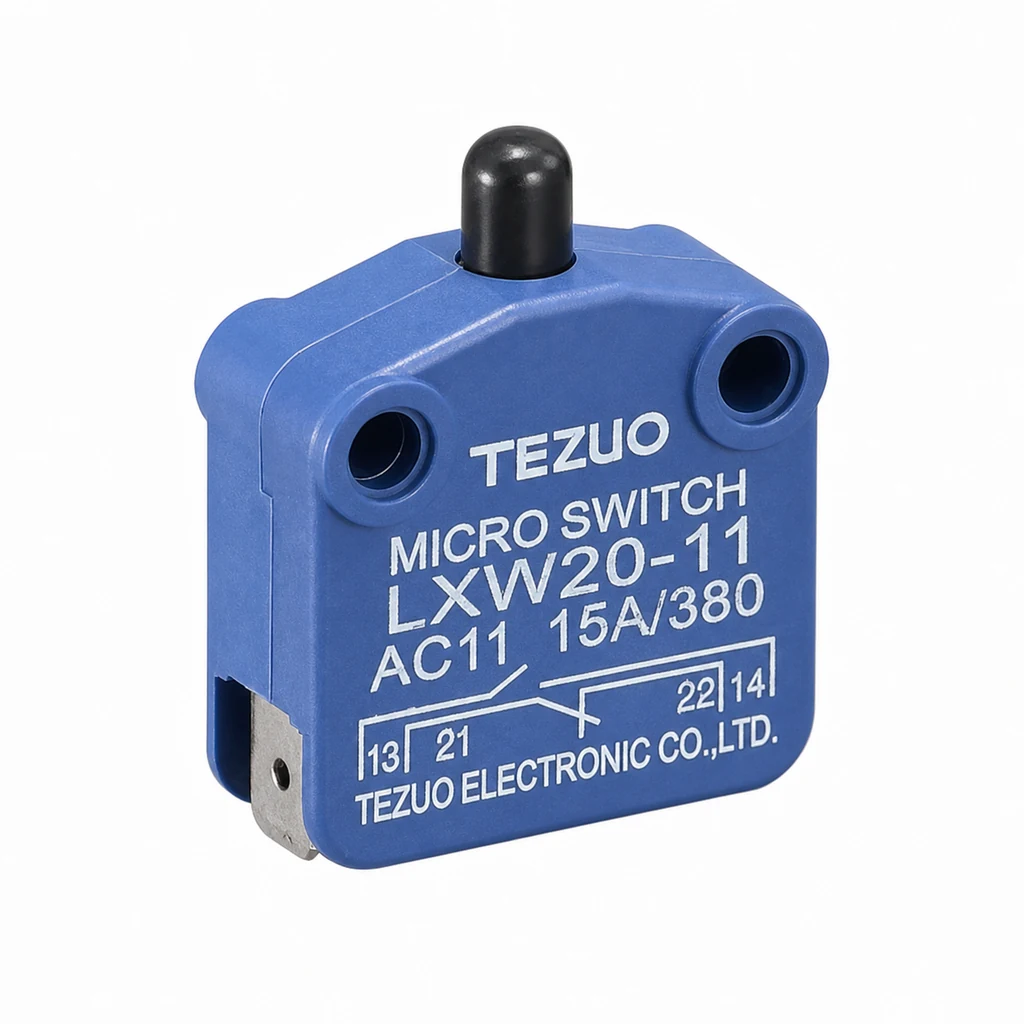

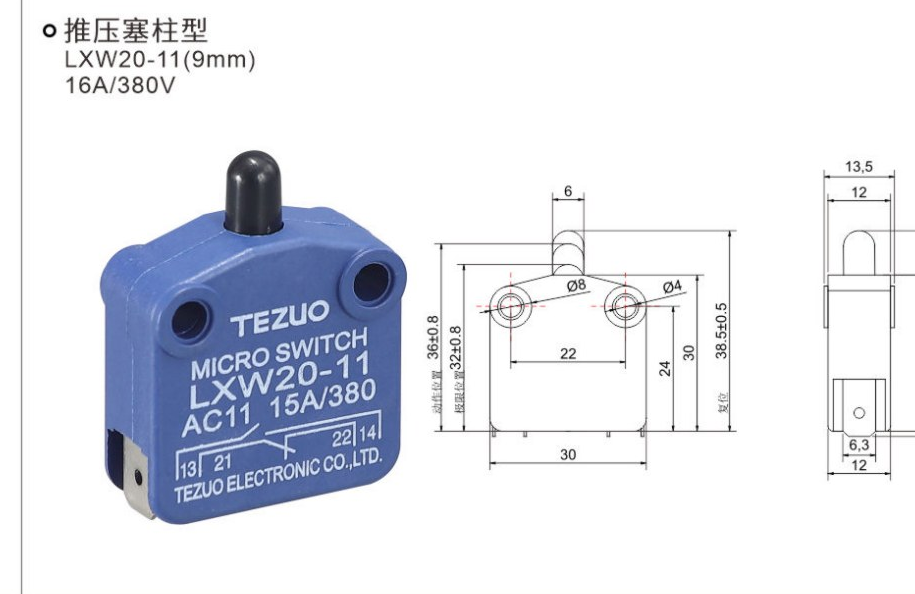

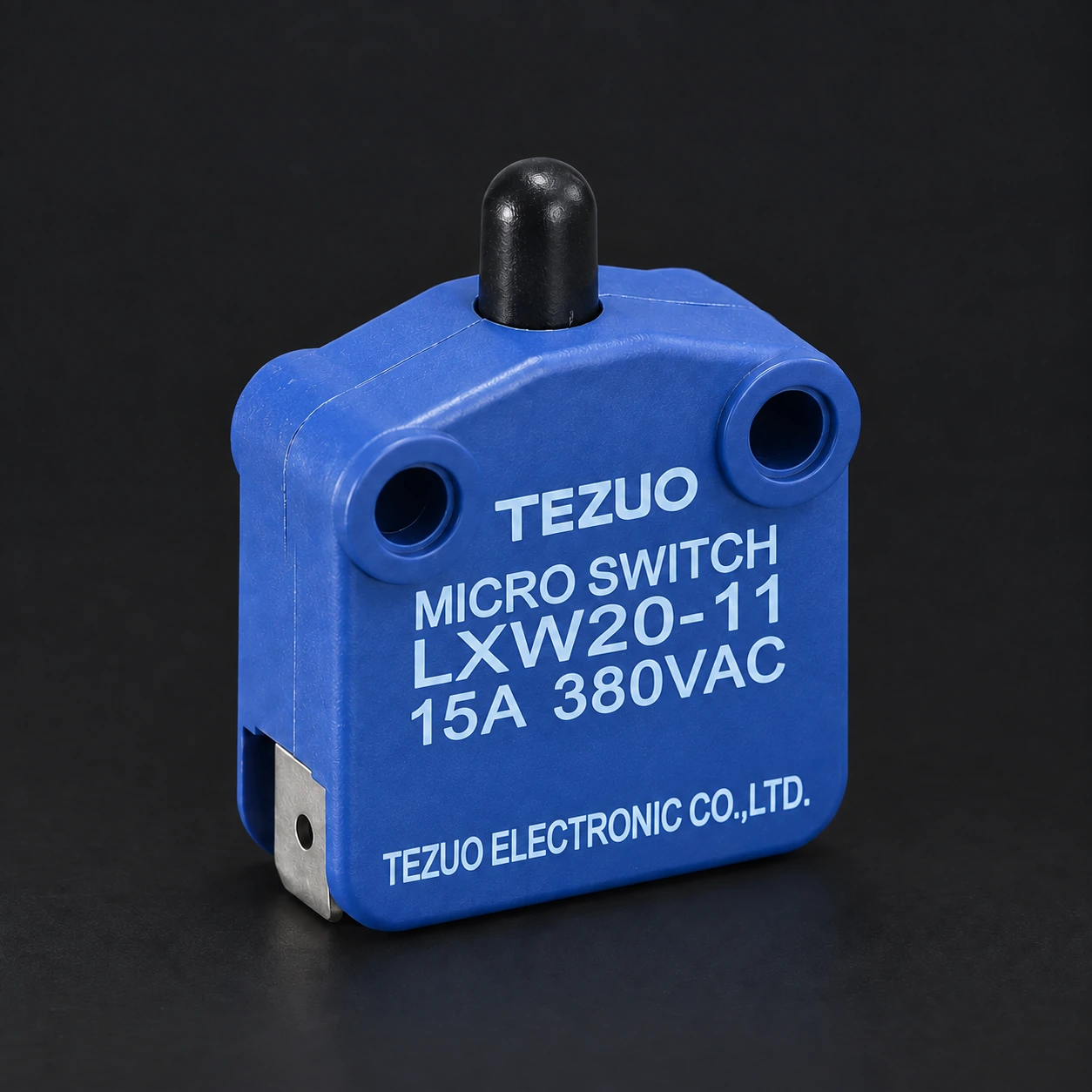

TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(9mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(9mm) 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(9mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 11mm 选型组，推压柱塞（无护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

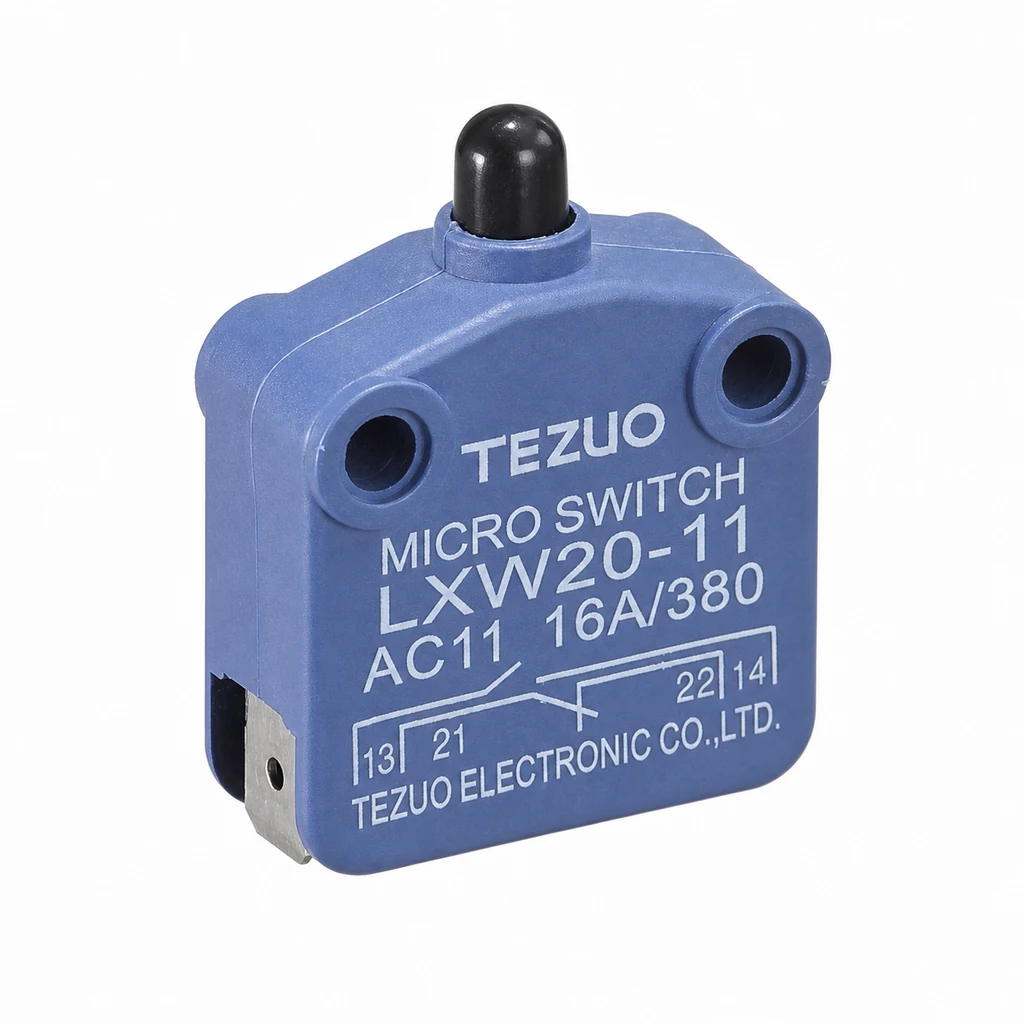

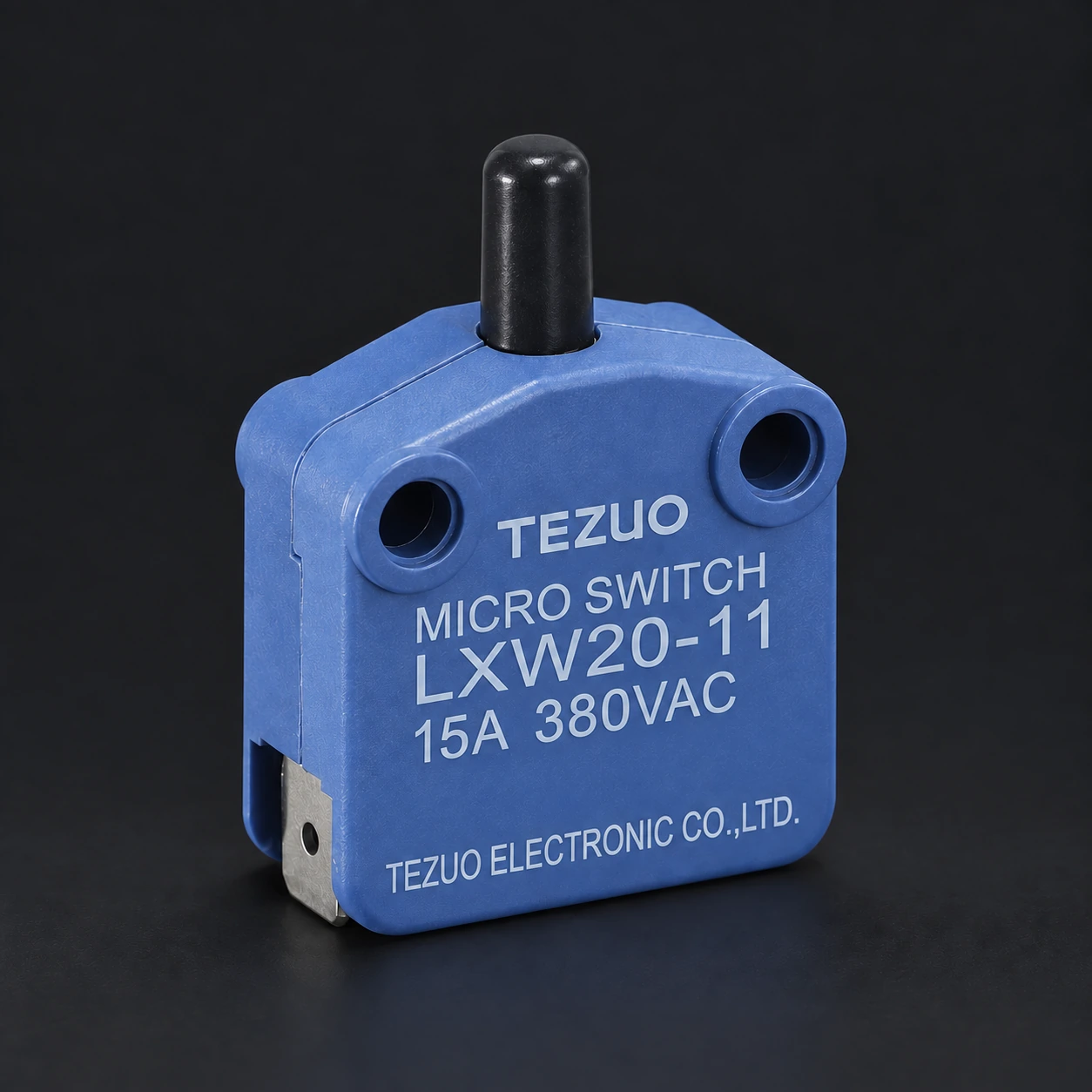

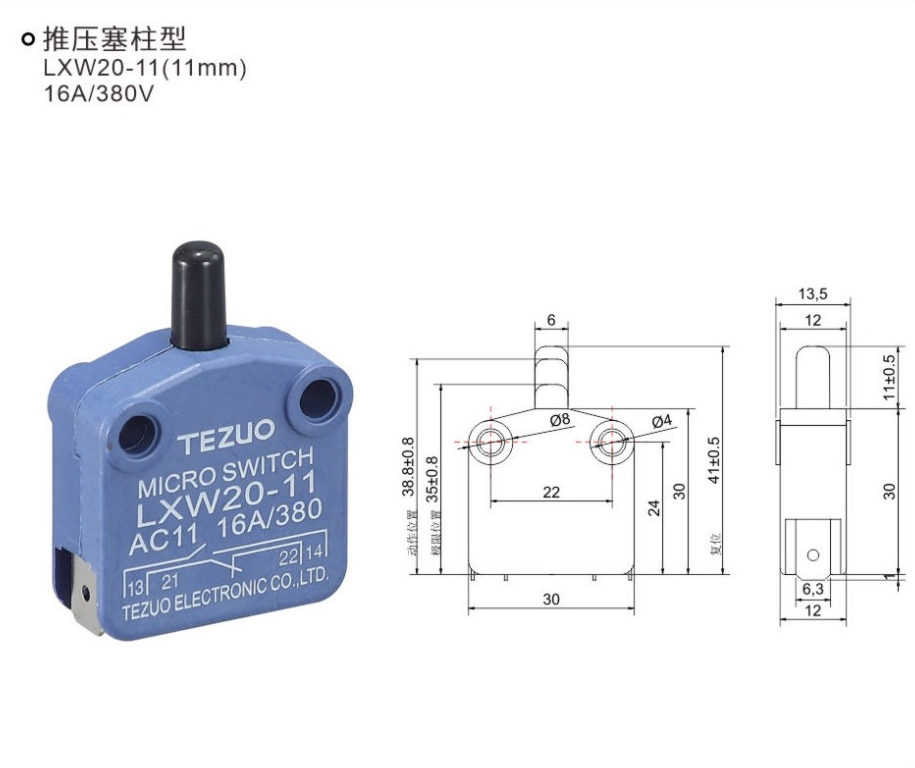

TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(11mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(11mm) 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 32 页（印刷页 26），对应型号资料；TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(11mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 13mm 选型组，推压柱塞（无护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

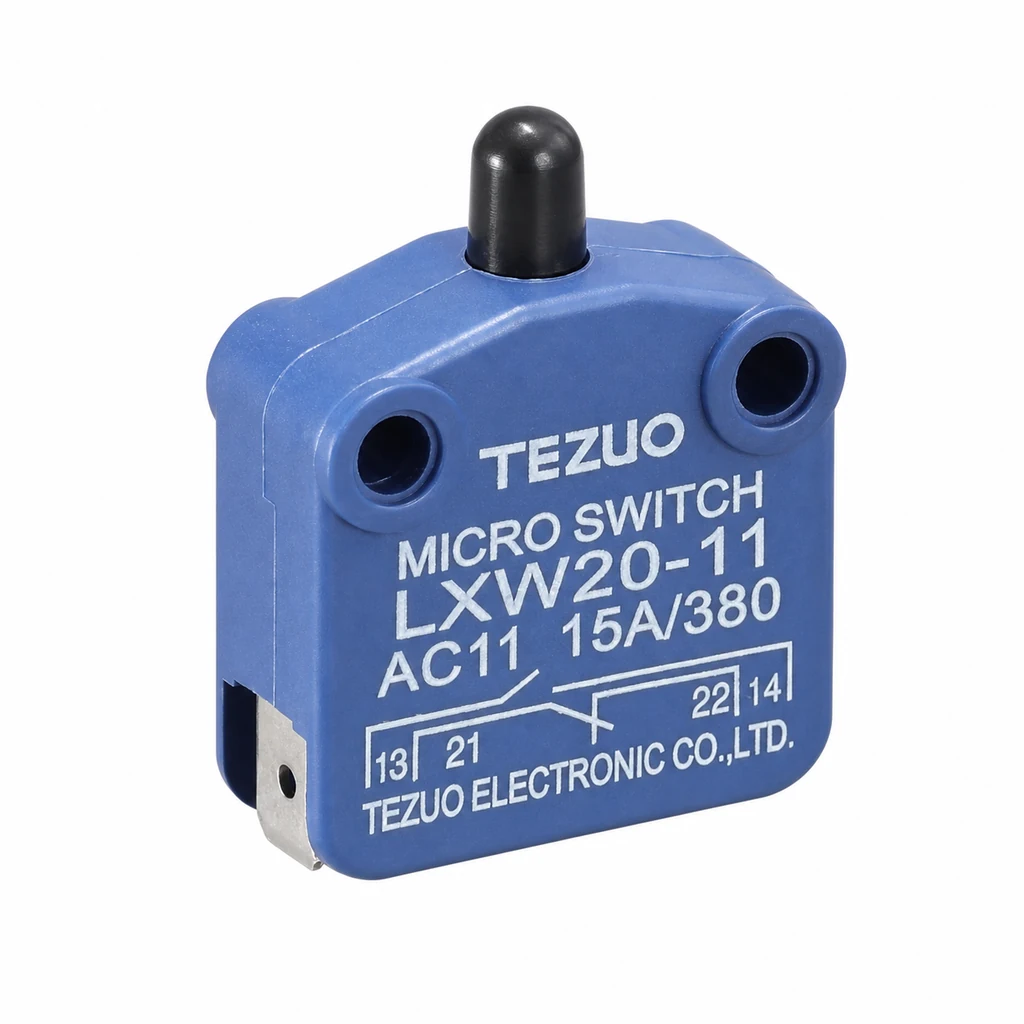

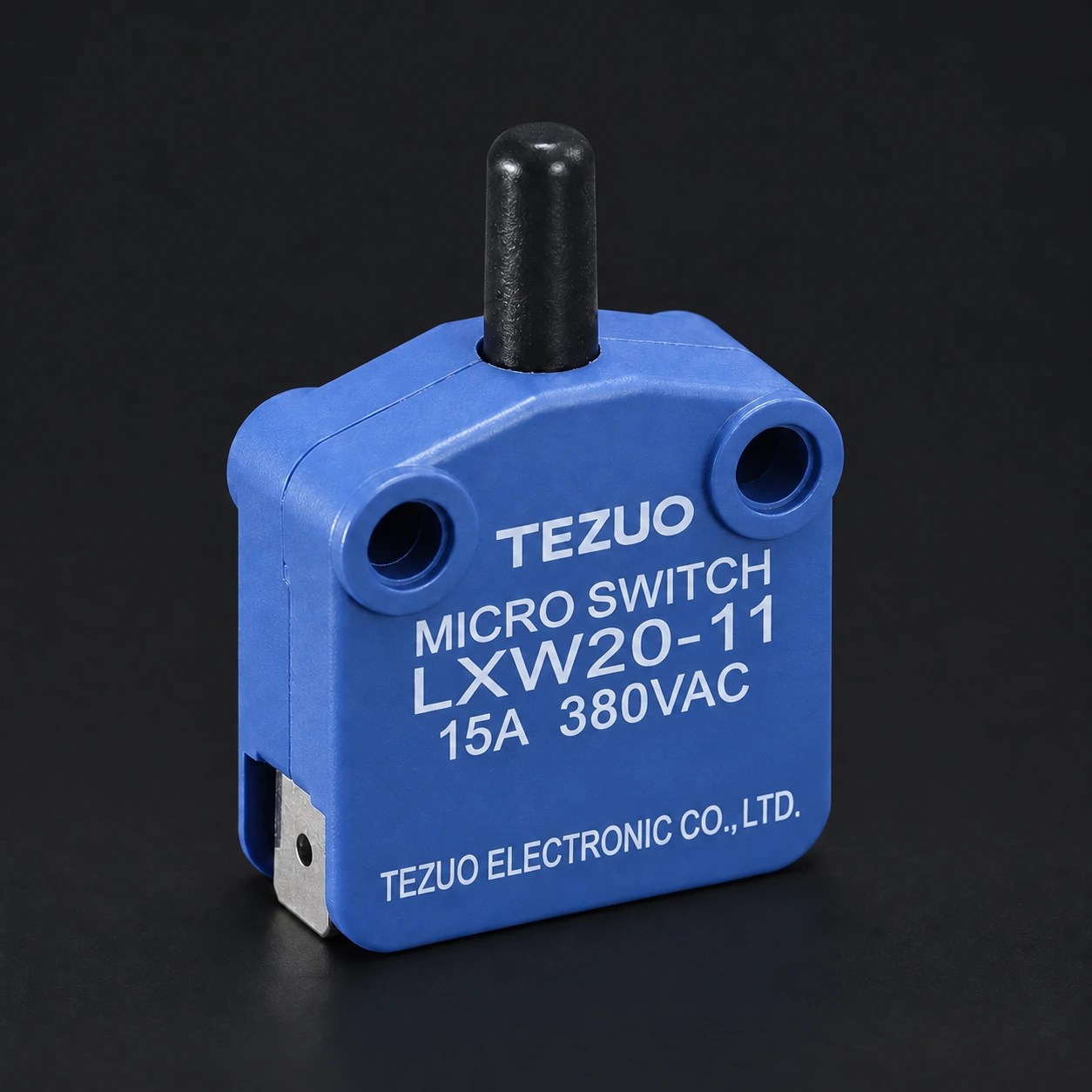

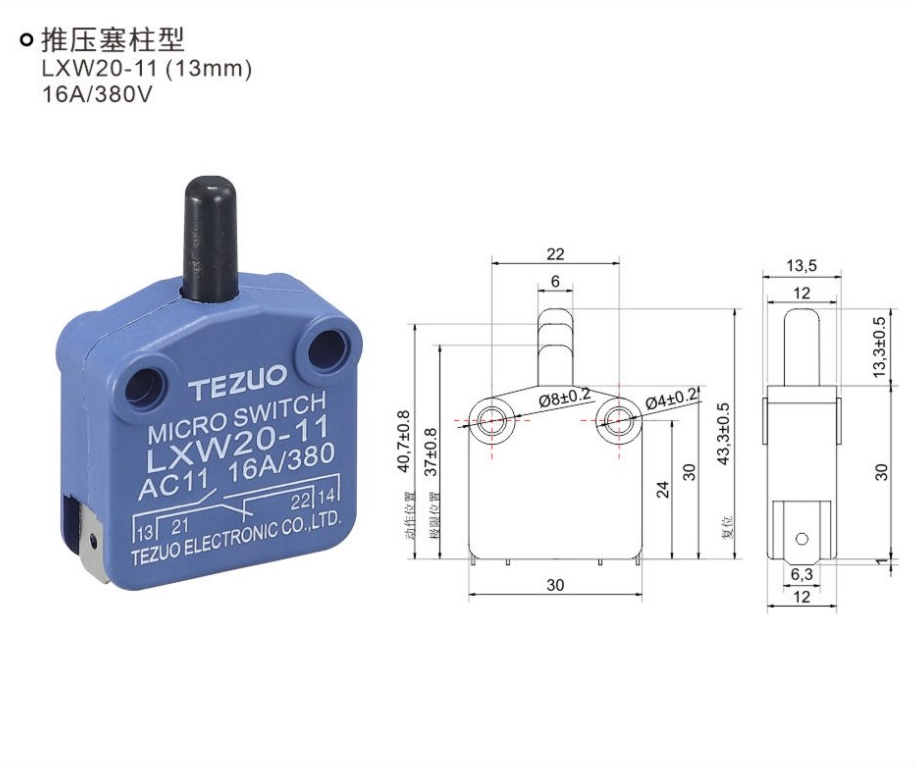

TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(13mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(13mm) 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 32 页（印刷页 26），对应型号资料；TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(13mm)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 推压柱塞，带磁铁版本；目录名未单列柱塞高度资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

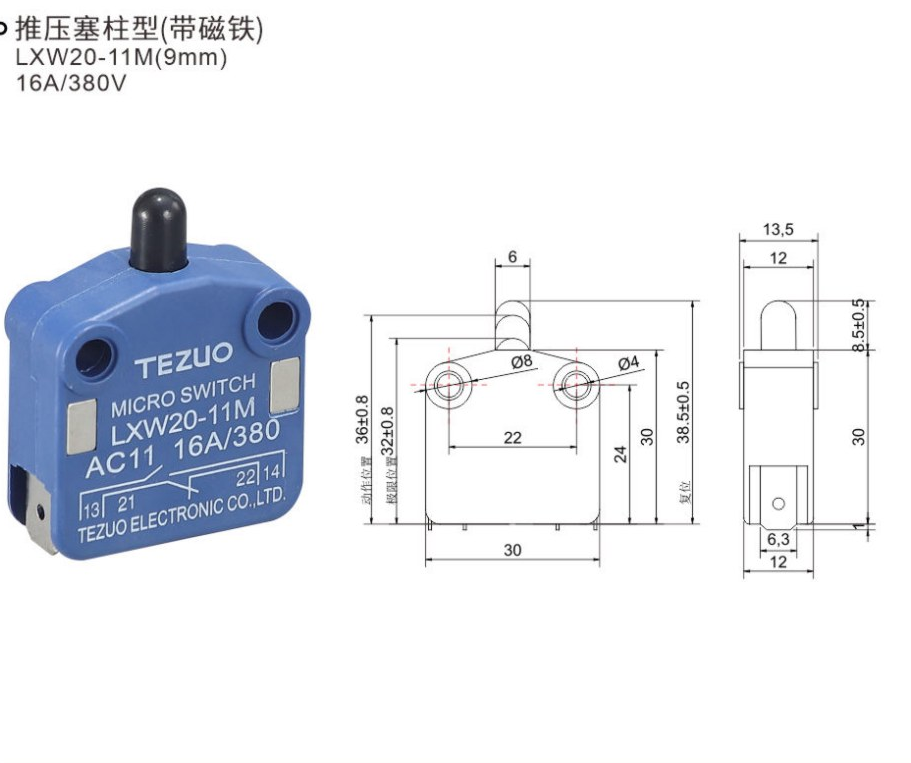

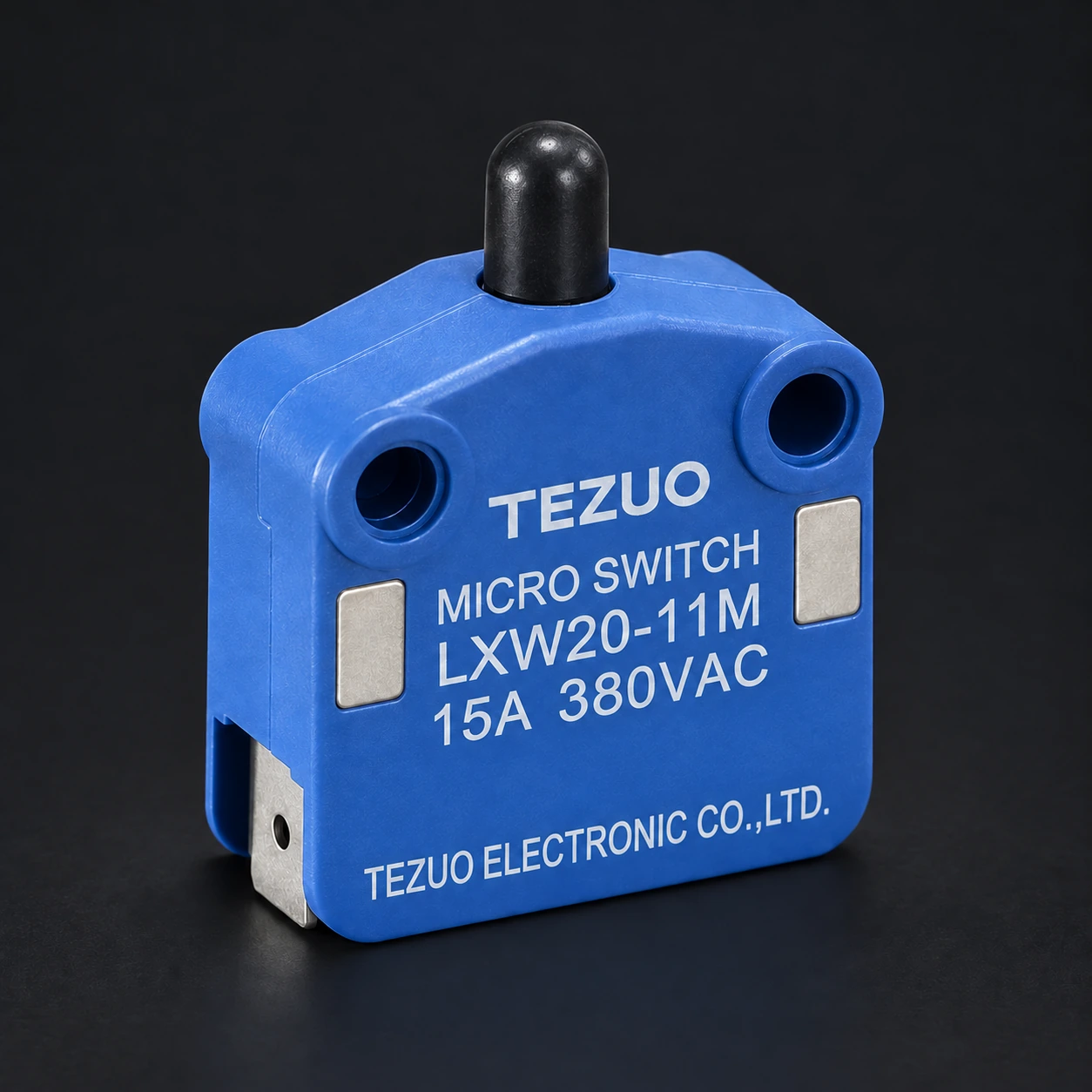

TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11M(带磁铁)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11M(带磁铁) 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 32 页（印刷页 26），对应型号资料；TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11M(带磁铁)。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 7mm 选型组，推压柱塞（带护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

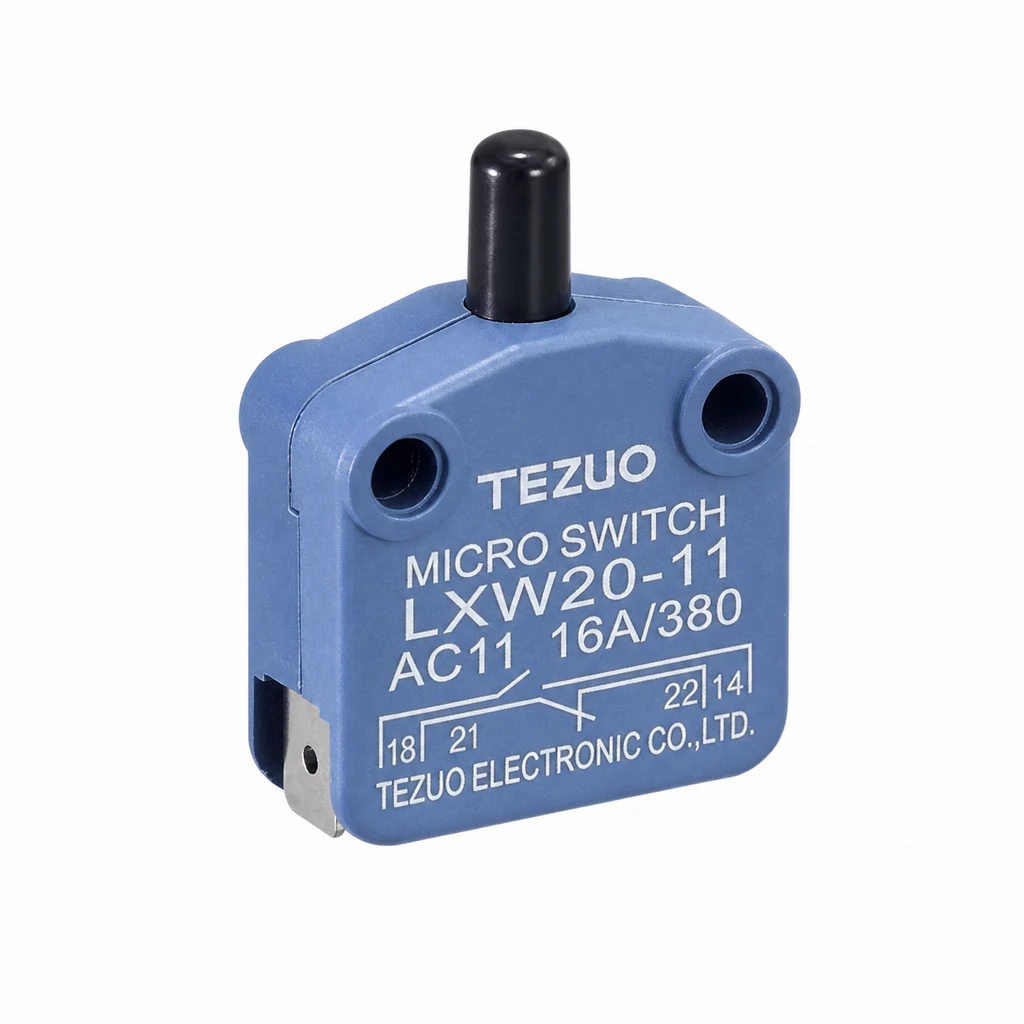

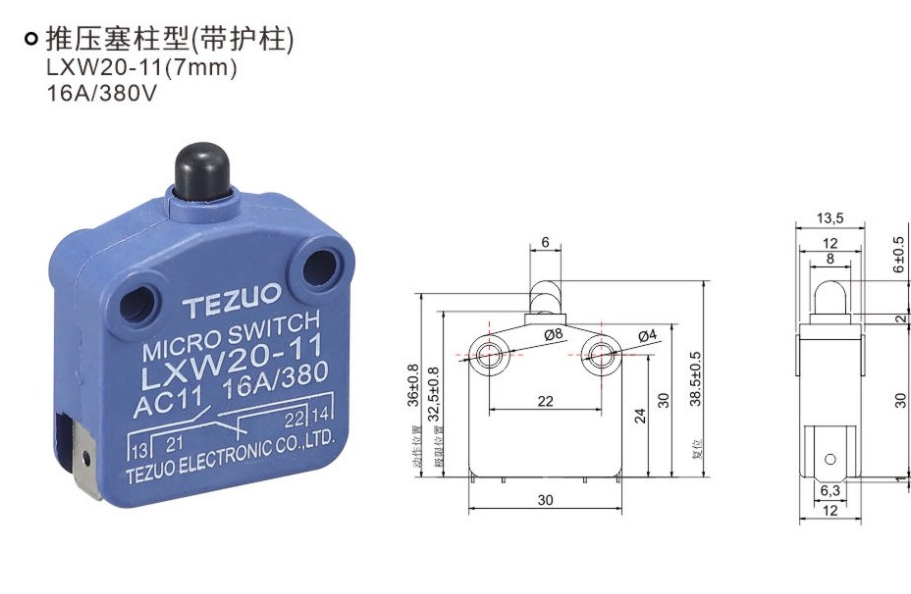

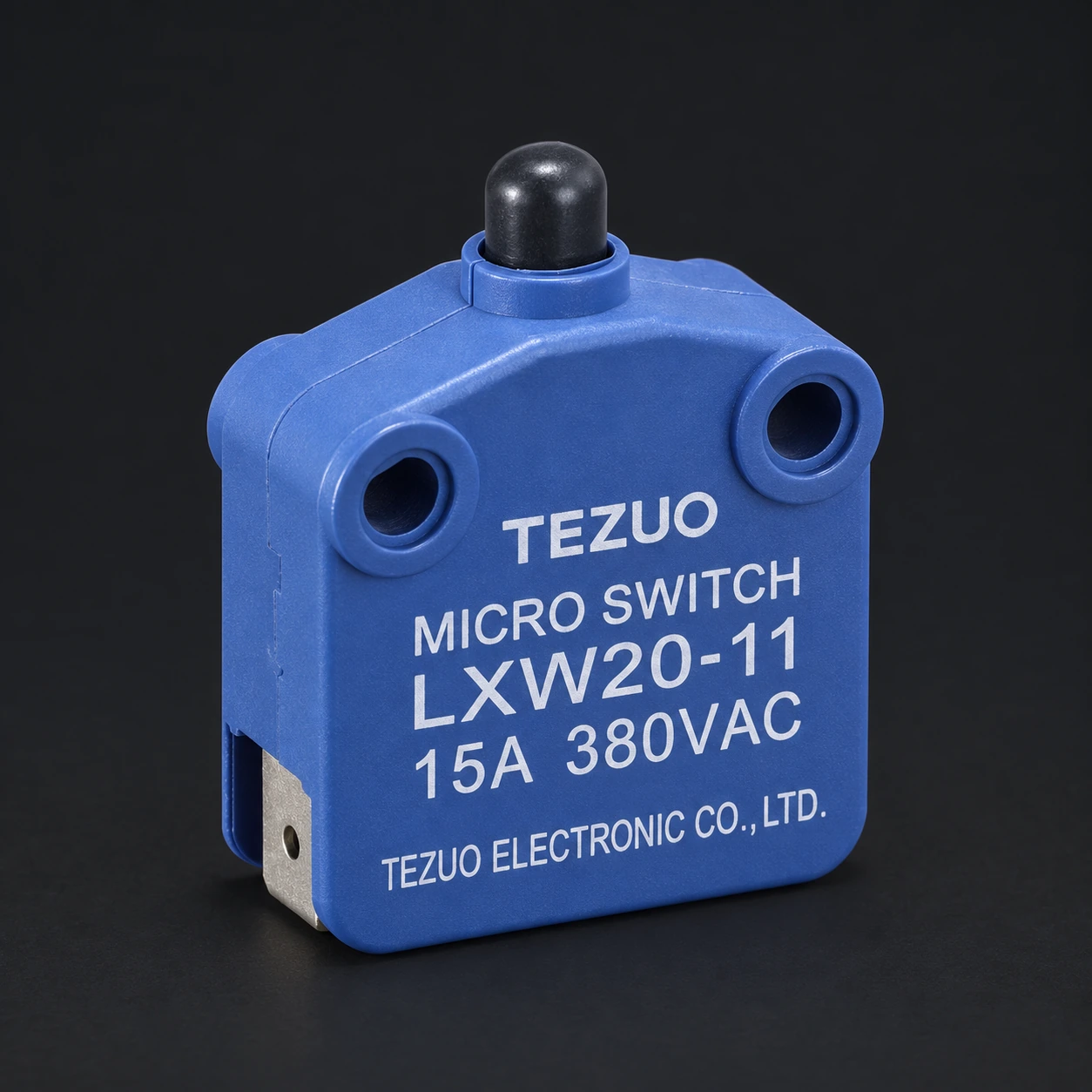

TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(7mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(7mm)带护杆 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(7mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 9mm 选型组，推压柱塞（带护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

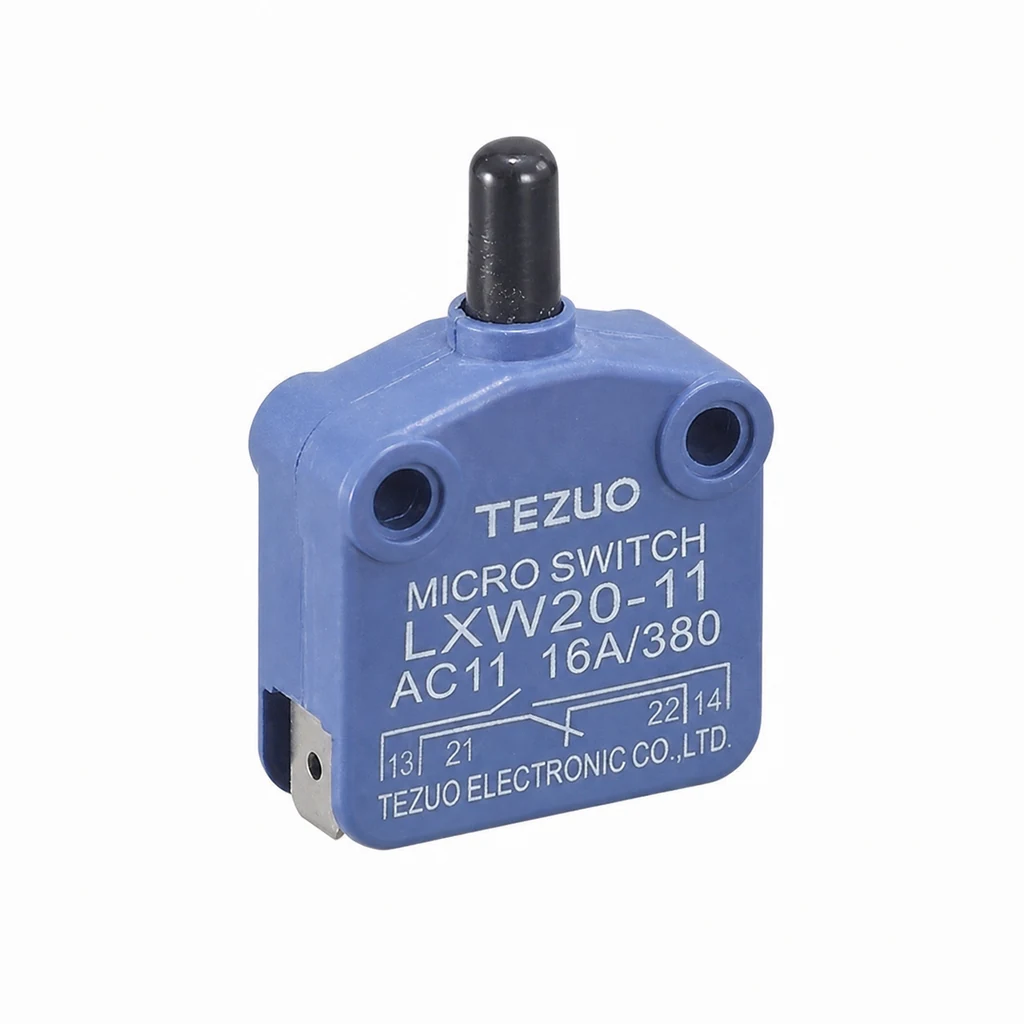

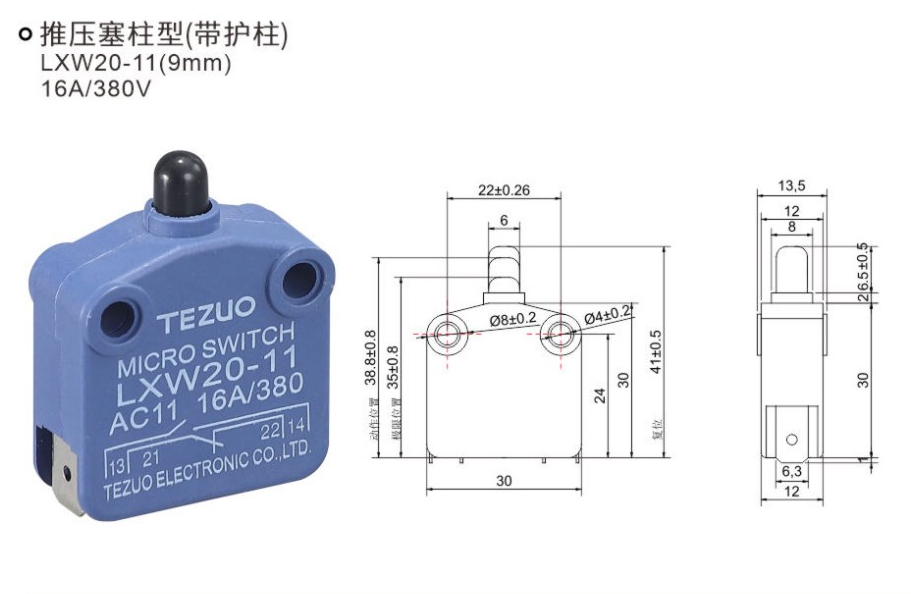

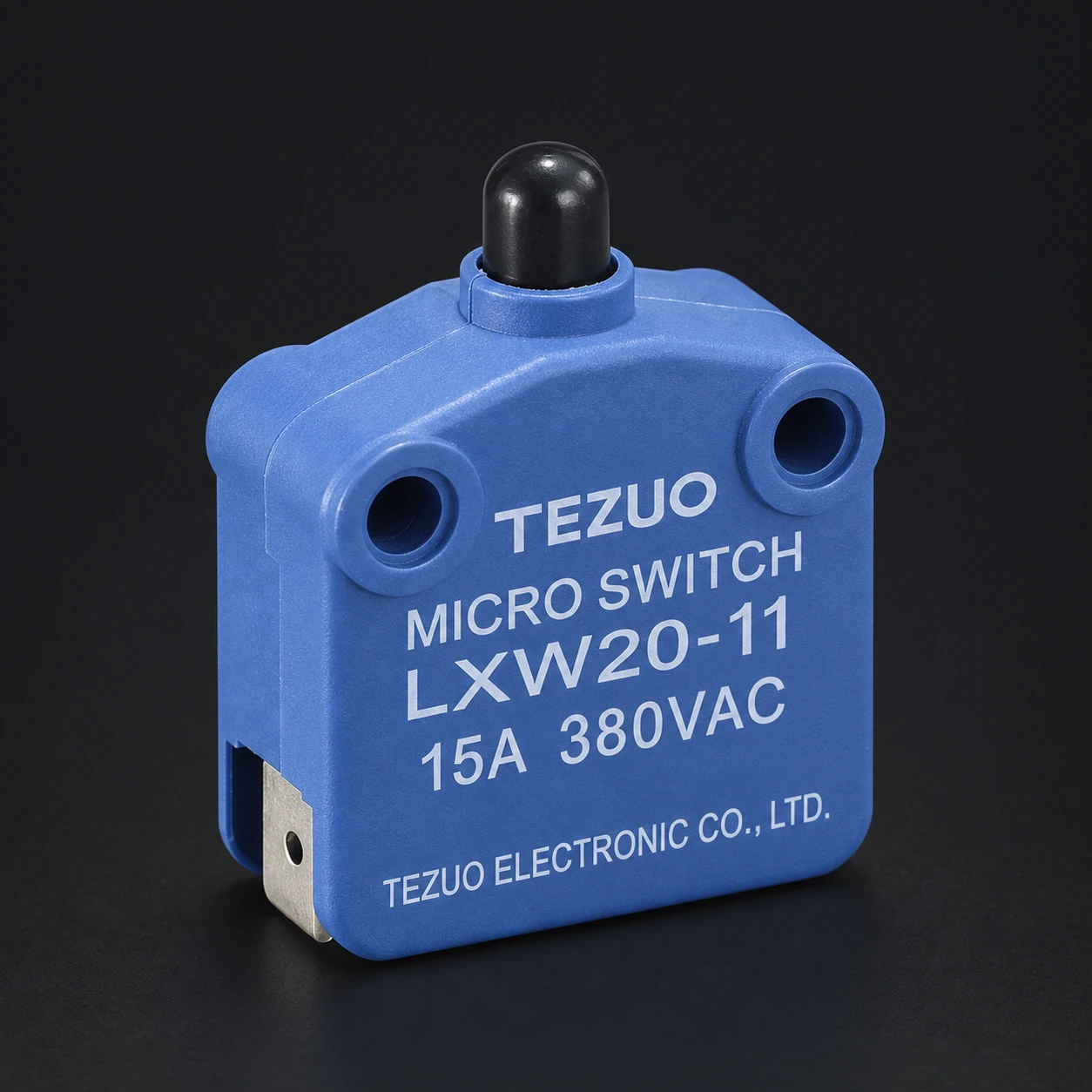

TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(9mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(9mm)带护杆 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 自有样本 PDF 第 31 页原图，适用型号：LXW20-11(9mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 11mm 选型组，推压柱塞（带护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

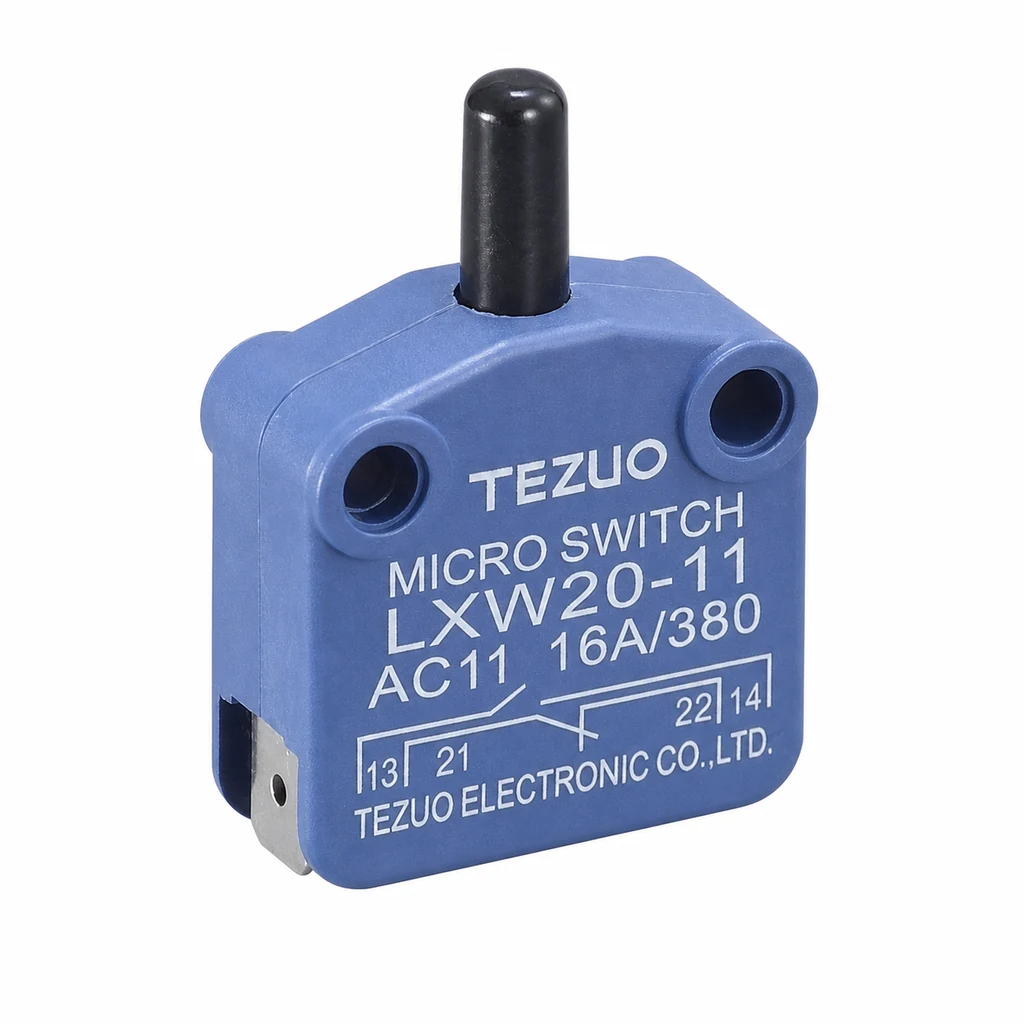

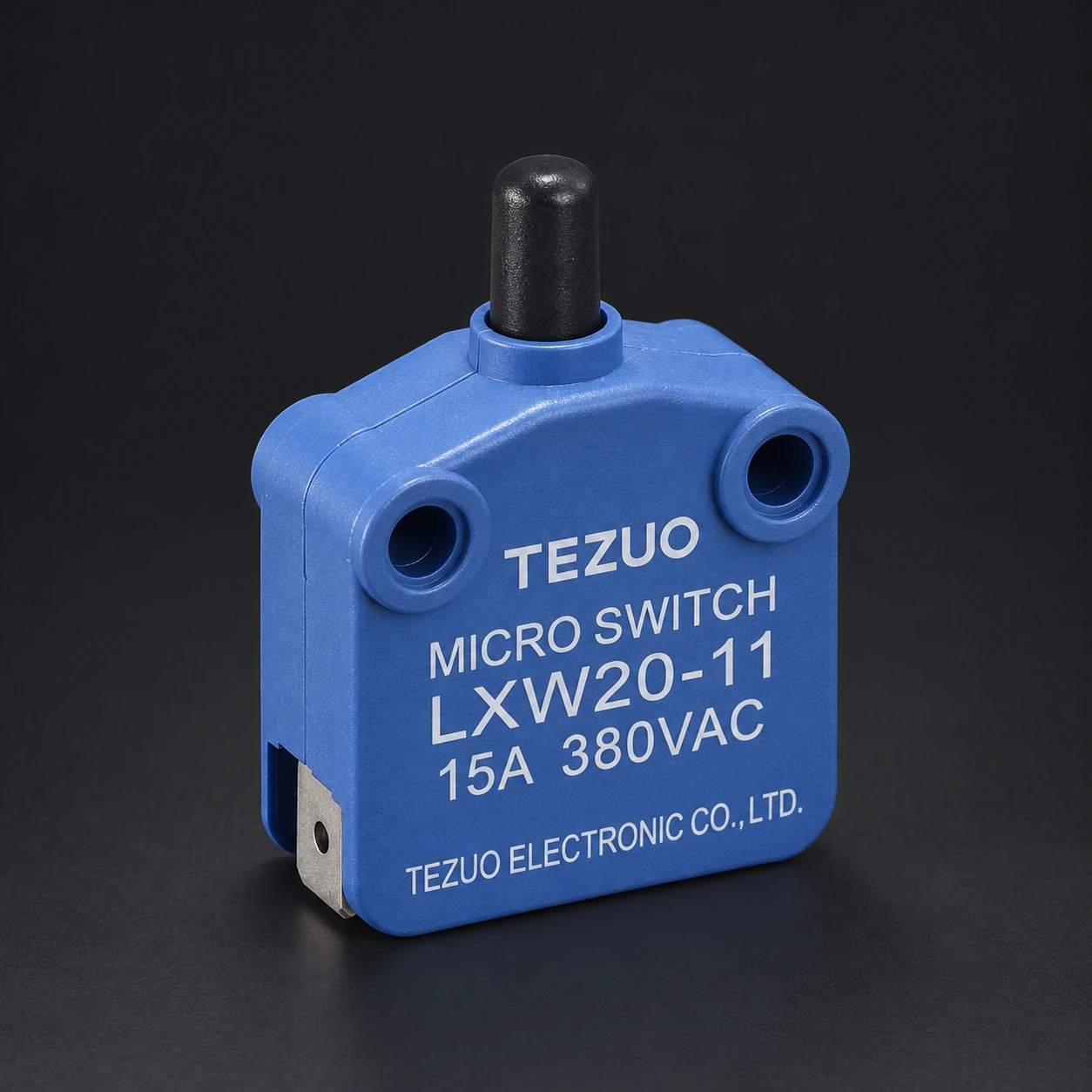

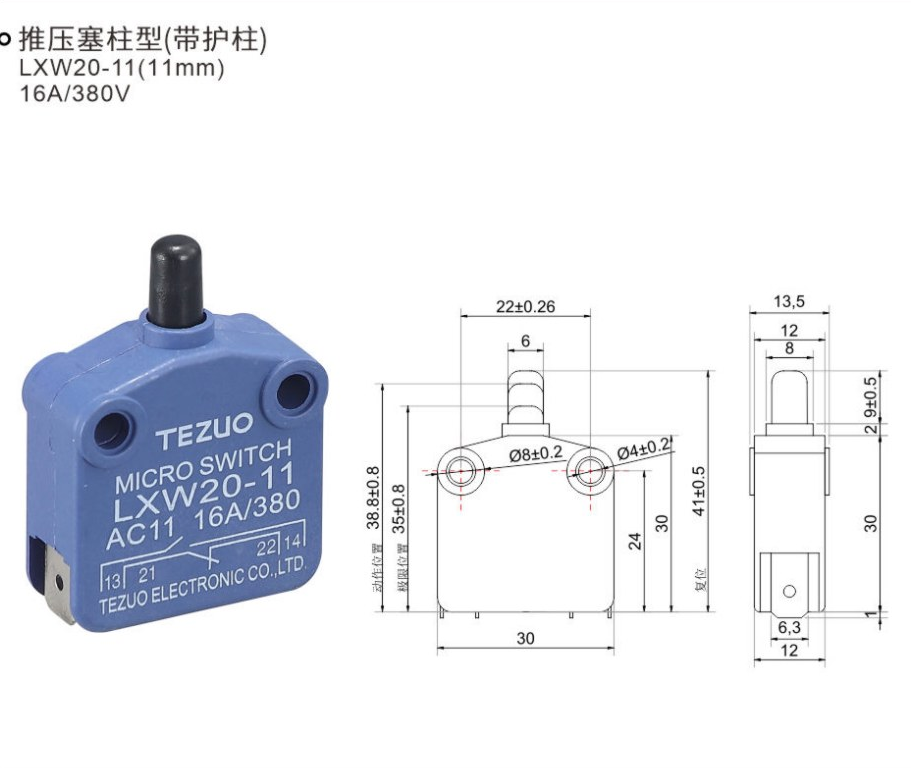

TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(11mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(11mm)带护杆 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 32 页（印刷页 26），对应型号资料；TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(11mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
本型号参数6 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 13mm 选型组，推压柱塞（带护柱）资料已核对 |
| 外形尺寸 | 以当前型号尺寸卡为准；7 / 9 / 11 / 13mm 是选型名称，不作为整机总高或动作行程。资料已核对 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点（11 型号）资料已核对 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料已核对 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料已核对 |
| 机械寿命 | 1,000,000 次资料已核对 |
| 电气寿命 | ≥100,000 次参考值 |
| 防护等级 | IP00参考值 |
| 工作温度 | -20℃～+70℃（无结冰）参考值 |
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分参考值 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）参考值 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

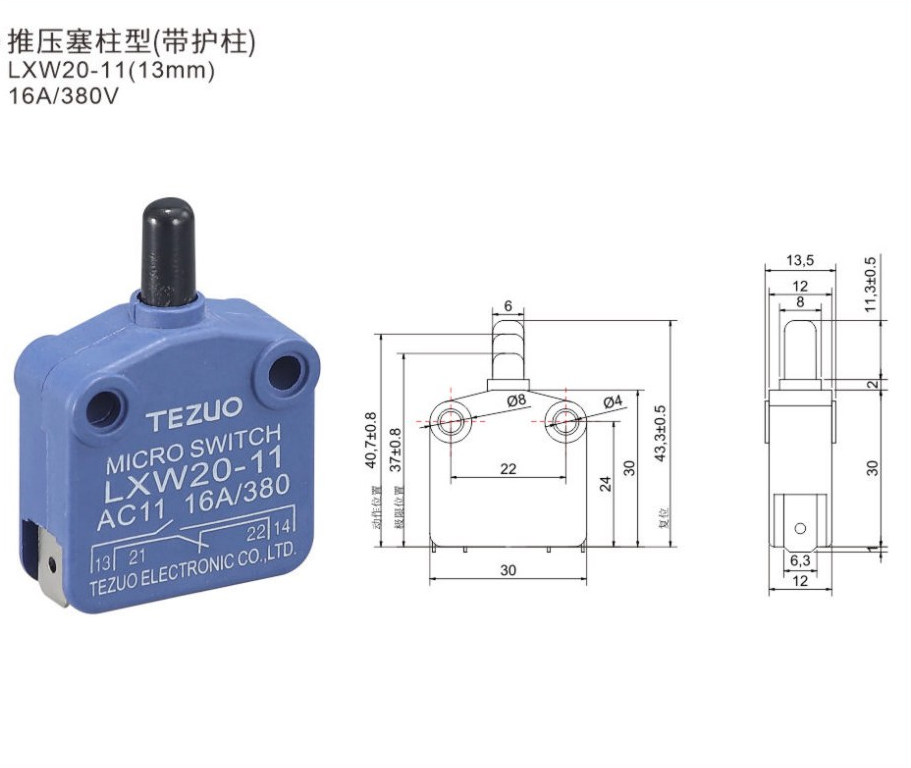

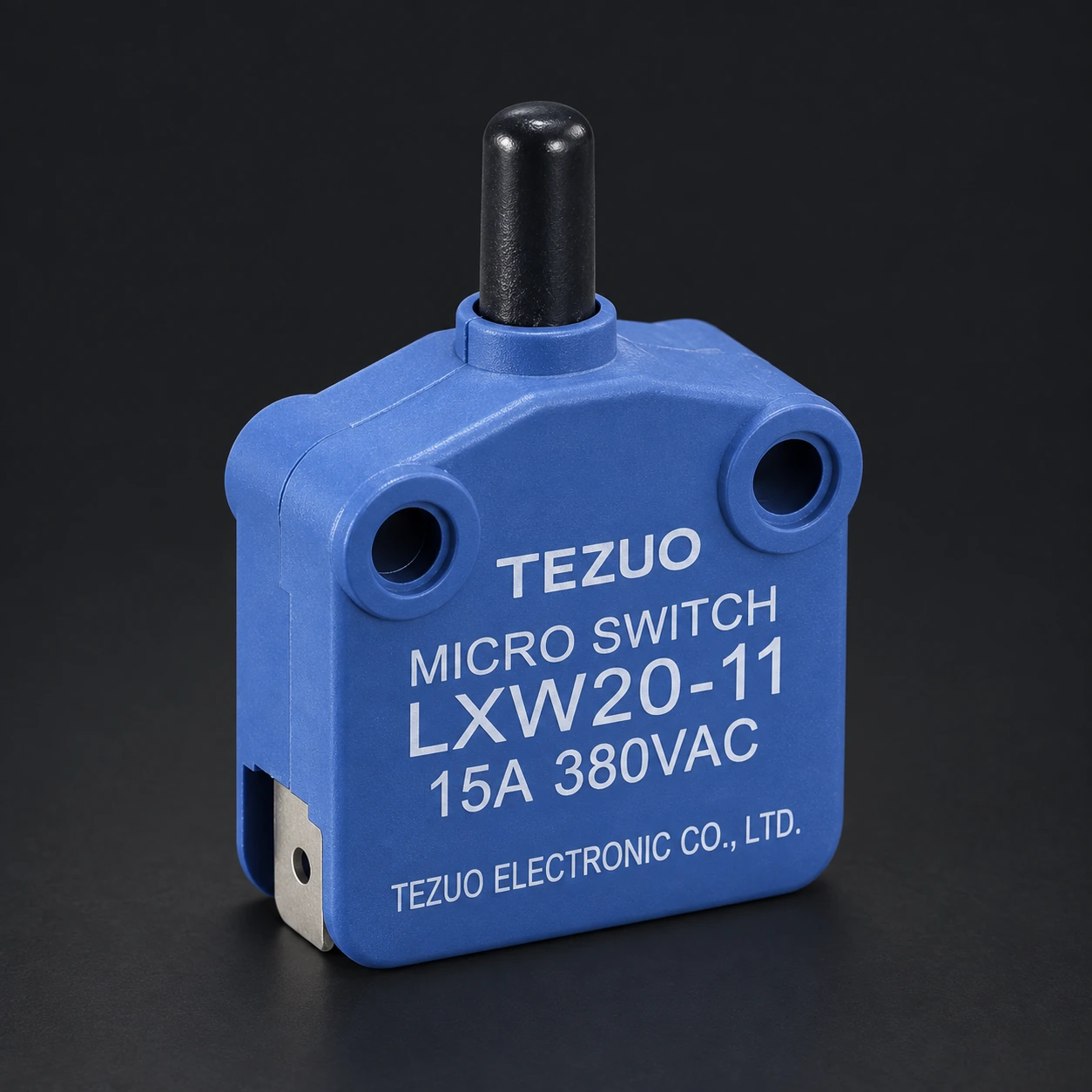

TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(13mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。打开 LXW20-11(13mm)带护杆 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 32 页（印刷页 26），对应型号资料；TEZUO 自有样本 PDF 第 32 页原图，适用型号：LXW20-11(13mm)带护杆。保留原始尺寸与公差；同图外形不代表电气参数相同。 本图旧版标题或铭牌可能标有 16A；当前供货按 2026-09-14 确认的 15A/380VAC，图中历史额定值不作为本次订货依据。；TEZUO 自有样本 PDF 第 31 页（印刷页 25），对应型号资料；TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告；TEZUO 电子样本 LXW20 结构特点，印刷页 25；TEZUO 当前产品参数确认，2026-07-29；TEZUO 同型号选型参考资料
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | LXW20系列微动开关 | 参数资料已确认 |
| 产品类别 | 微动开关 | 参数资料已确认 |
| 型号范围 | LXW20-11(7mm) / LXW20-11(9mm) / LXW20-11(11mm) / LXW20-11(13mm) / LXW20-11M(带磁铁) / LXW20-11(7mm)带护杆 / LXW20-11(9mm)带护杆 / LXW20-11(11mm)带护杆 等 9 个型号资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 推压柱塞，提供带护柱 / 无护柱与 7 / 9 / 11 / 13mm 高度组合资料依据:TEZUO 电子样本 LXW20 系列，印刷页 25-26 | 参数资料已确认 |
| 外形尺寸 | 壳体约 30 × 30 × 12 mm；总高随柱塞高度和护柱结构变化资料依据:TEZUO 电子样本 LXW20 系列外形图，印刷页 25-26 | 参数资料已确认 |
| 安装尺寸 / 孔距 | 安装孔中心距 22 mm；孔径按外形图为 Ø4，护柱孔为 Ø8资料依据:TEZUO 电子样本 LXW20 系列外形图，印刷页 25-26 | 参数资料已确认 |
| 动作力 / 动作行程 | LXW20-11 / LXW20-11M 同型号参考：OF 最大 3.5N、RF 最小 0.8N、PT 最大 2.5±0.8mm、OT 最小 3mm、MD 最大 1.6mm；TEZUO 量产值仍需按样品复核资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气参数 | ||
| 触点形式 | 11：一组转换触点；10：一对常开；01：一对常闭资料依据:TEZUO 电子样本 LXW20 型号说明，印刷页 25 | 参数资料已确认 |
| 额定电压 / 电流 | 当前供货：15A / 380VAC；适用负载类别与感性负载降额需按订单工况确认，不沿用旧样本的 16A 或 720VA。资料依据:TEZUO 当前供货参数确认，2026-09-14；不作为第三方测试报告 | 参数资料已确认 |
| 接线端子 / 出线方式 | AMP250 插接端子，6.3 × 0.8 mm资料依据:TEZUO 电子样本 LXW20 结构特点，印刷页 25 | 参数资料已确认 |
| 初始电气特性 | 同型号参考：初始接触电阻 ≤25mΩ；绝缘电阻 ≥100MΩ（DC 500V）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 耐久与环境 | ||
| 机械寿命 | 1,000,000 次资料依据:TEZUO 当前产品参数确认，2026-07-29 | 参数资料已确认 |
| 电气寿命 | ≥100,000 次资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 防护等级 | IP00资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 工作温度 | -20℃～+70℃（无结冰）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 耐振动 / 耐冲击 | 同型号参考：10-55Hz、复振幅 1.5mm；机械耐久冲击 1,000m/s²，误动作冲击 300m/s²资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 动作参数 | ||
| 操作速度 / 电气动作频率 | 同型号参考：操作速度 5 mm/s～0.5 m/s；电气动作频率 60 次/分资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 9 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认触发方式、动作行程和安装孔位。
如需替换旧件，建议提供旧型号或端子与触杆照片。
关注电流等级与接线方式，避免只按外观判断。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
微动开关 应用诊断
LXW20 系列的触杆规格和带护杆变体更丰富，适合在既定安装结构中做精细匹配。
系列主图 + 型号图LXW20系列微动开关首图为系列展示图，下方提供 9 组型号外观图，其中 9 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合按不同行程规格做细分选型。
- 控制面板
- 自动化机构
- 门锁联动
- 精密设备
系列亮点
- 触杆规格丰富
- 便于按行程做匹配
- 适合常规微动控制
选型提示
适合高频触发、面板控制和精密机构反馈，选型时建议同步确认行程、触点与安装孔位。
- 优先确认触发方式、动作行程和安装孔位。
- 如需替换旧件，建议提供旧型号或端子与触杆照片。
- 关注电流等级与接线方式，避免只按外观判断。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
LXW20系列微动开关 如何确认具体型号？
当前页面已整理 9 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
RELATED SERIES
同类推荐系列
继续浏览同一分类下的相近系列，或进入微动开关分类页横向比较。
