系列主图 + TEZUO 型号图D2VW 系列 IP67 防水微动开关
MODEL MATRIX
系列可选规格清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
本型号参数0 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）参考值 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）参考值 |
| 防护等级 | IP67（密封边界及量产版本需确认）参考值 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 同型号选型参考资料
本型号参数0 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）参考值 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）参考值 |
| 防护等级 | IP67（密封边界及量产版本需确认）参考值 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 同型号选型参考资料
本型号参数0 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）参考值 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）参考值 |
| 防护等级 | IP67（密封边界及量产版本需确认）参考值 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 同型号选型参考资料
本型号参数0 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）参考值 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）参考值 |
| 防护等级 | IP67（密封边界及量产版本需确认）参考值 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 同型号选型参考资料
本型号参数0 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 需按当前完整型号工程确认待确认 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）参考值 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）参考值 |
| 防护等级 | IP67（密封边界及量产版本需确认）参考值 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 同型号选型参考资料
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | D2VW 系列 IP67 防水微动开关 | 参数资料已确认 |
| 产品类别 | 密封开关 | 参数资料已确认 |
| 型号范围 | D2VW-5-1M / D2VW-5-3M / D2VW-5L2A-3M / D2VW-5L3-1M / D2VW-5L3-3M资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 当前五型号覆盖针状按钮、L2A 短铰链滚轮摆杆、L3 仿滚轮铰链摆杆；执行机构代码与外形不能跨型号互换资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 外形尺寸 | 按钮型模压引线版本参考壳体约 20.2±0.25 × 10.3±0.1 × 15.9 mm；L2A / L3 执行机构会改变总包络，按对应型号图确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 安装尺寸 / 孔距 | 两安装孔中心距 22.2±0.1 mm；参考孔径为 Ø3.1 mm，或使用 M3 螺钉孔资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 动作力 / 动作行程 | 按钮型：OF≤1.96N、RF≥0.29N、PT≤1.2mm、OT≥1.0mm、MD≤0.4mm；L2A：OF≤2.25N、RF≥0.20N、PT≤1.6mm、OT≥0.8mm、MD≤0.5mm；L3：OF≤1.18N、RF≥0.15N、PT≤4.0mm、OT≥1.6mm、MD≤0.8mm资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气参数 | ||
| 触点形式 | 官方型号规则中 -1 为 SPDT，-3 为 SPST-NO；模压引线颜色参考为 COM 黑、NC 红、NO 蓝。TEZUO 线色与量产触点需按订单确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 额定电压 / 电流 | 当前参考实物丝印为 12-250VAC 10A、12-250VDC 0.3A；D2VW-5 同结构官方参考阻性负载额定为 125/250VAC 5A、30VDC 5A。两者存在差异，TEZUO 量产额定值必须按样品或确认单冻结资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 接线端子 / 出线方式 | M 表示模压引线，官方标准长度 300 mm；M-0 表示 1,000 mm。型号中的 -1 / -3 是触点形式，不代表 1 m / 3 m；TEZUO 实际线长与出线方向按订单确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 耐久与环境 | ||
| 机械寿命 | 10,000,000 次以上（60 次/分试验条件）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气寿命 | D2VW-5 同型号参考为 100,000 次以上（30 次/分试验条件）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 防护等级 | IP67（密封边界及量产版本需确认）资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 工作温度 | -40℃～+85℃，无结冰、无结露；具体负载、线材与密封版本仍需按 TEZUO 量产条件复核资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 5 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
先确认针状按钮、短摆杆或滚轮摆杆等执行机构形式。
核对线长、出线方向、安装孔位与设备内部空间。
根据负载电压、电流和常开 / 常闭触点逻辑确认具体型号。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
密封开关 应用诊断
D2VW 系列采用窄体密封壳体与线束引出结构，可按针状按钮、短摆杆或滚轮摆杆选择执行机构，重点用于需要 IP67 防护的设备触发与状态确认。
系列主图 + TEZUO 型号图D2VW 系列 IP67 防水微动开关五张型号图已依据同型号实物结构整理为 TEZUO 型号外观参考，并逐项核对针状按钮、滚轮摆杆、弧形叶片摆杆和型号文字。图片不代表量产尺寸与电气参数已确认，正式采购仍以样品或工程确认单为准。
适用场景
适合潮湿、粉尘、户外设备和封闭机构中的位置反馈。
- 潮湿与粉尘环境
- 户外设备状态反馈
- 家电与机构位置检测
- 线束式密封控制
系列亮点
- IP67 密封防护
- 针状按钮与滚轮摆杆可选
- 三线引出便于设备集成
选型提示
面向潮湿、粉尘、油污等环境，重点关注密封结构、出线方式和安装兼容性。
- 先确认针状按钮、短摆杆或滚轮摆杆等执行机构形式。
- 核对线长、出线方向、安装孔位与设备内部空间。
- 根据负载电压、电流和常开 / 常闭触点逻辑确认具体型号。
- IP67 用于防水防尘环境适配，实际安装仍需同时做好线缆与接口防护。
D2VW ORDERING GUIDE
按执行机构与触点形式缩小型号范围
D2VW 的 -1 / -3 表示触点形式，M 表示模压引线，不代表 1 m / 3 m。针状按钮、L2A 短铰链滚轮摆杆与 L3 仿滚轮摆杆不能只看外观互换。
| 型号 / 规格组 | 结构与可选项 | 适合的采购场景 | 下单前确认 |
|---|---|---|---|

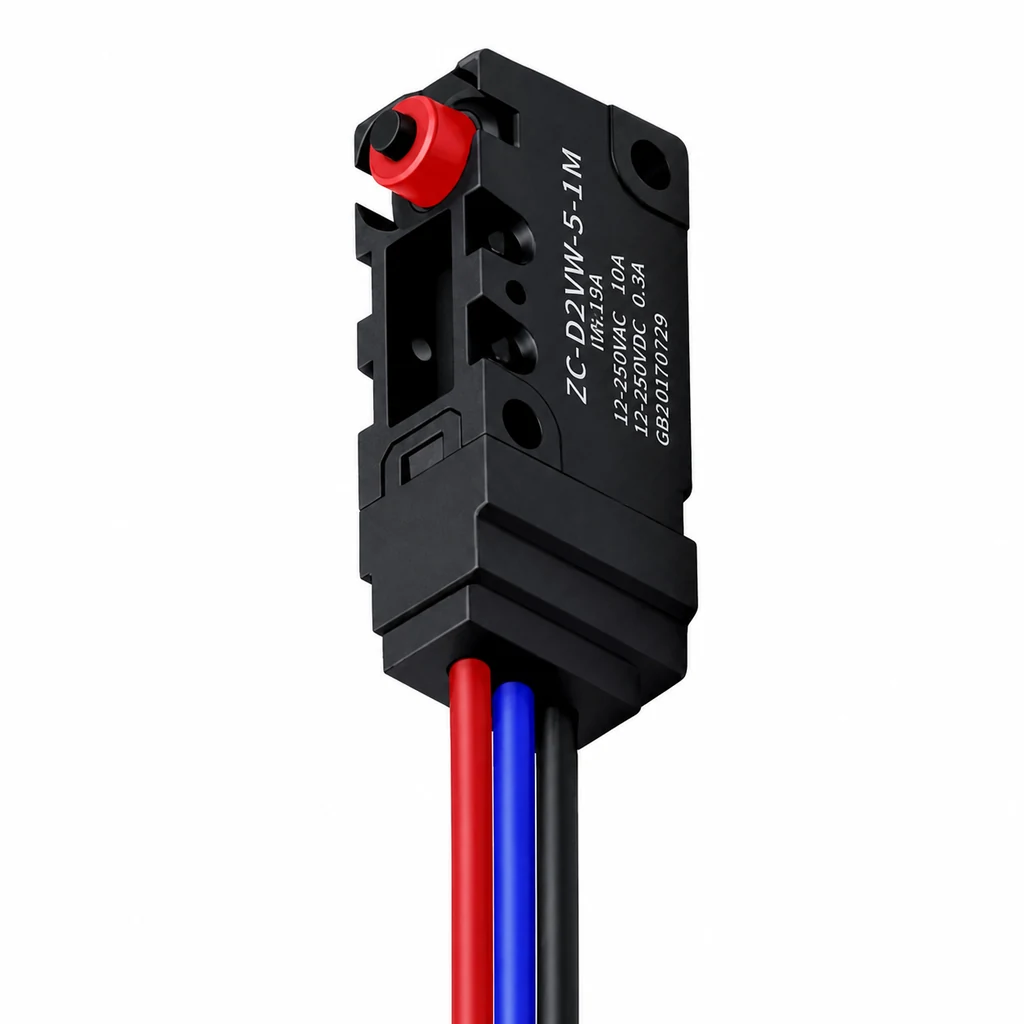

| D2VW-5-1M带入询盘 | 针状按钮 · SPDT · 模压引线 | 直线点压，并需要 COM / NO / NC 转换触点的位置检测 | 实际线长、出线方向、接线颜色与负载 |

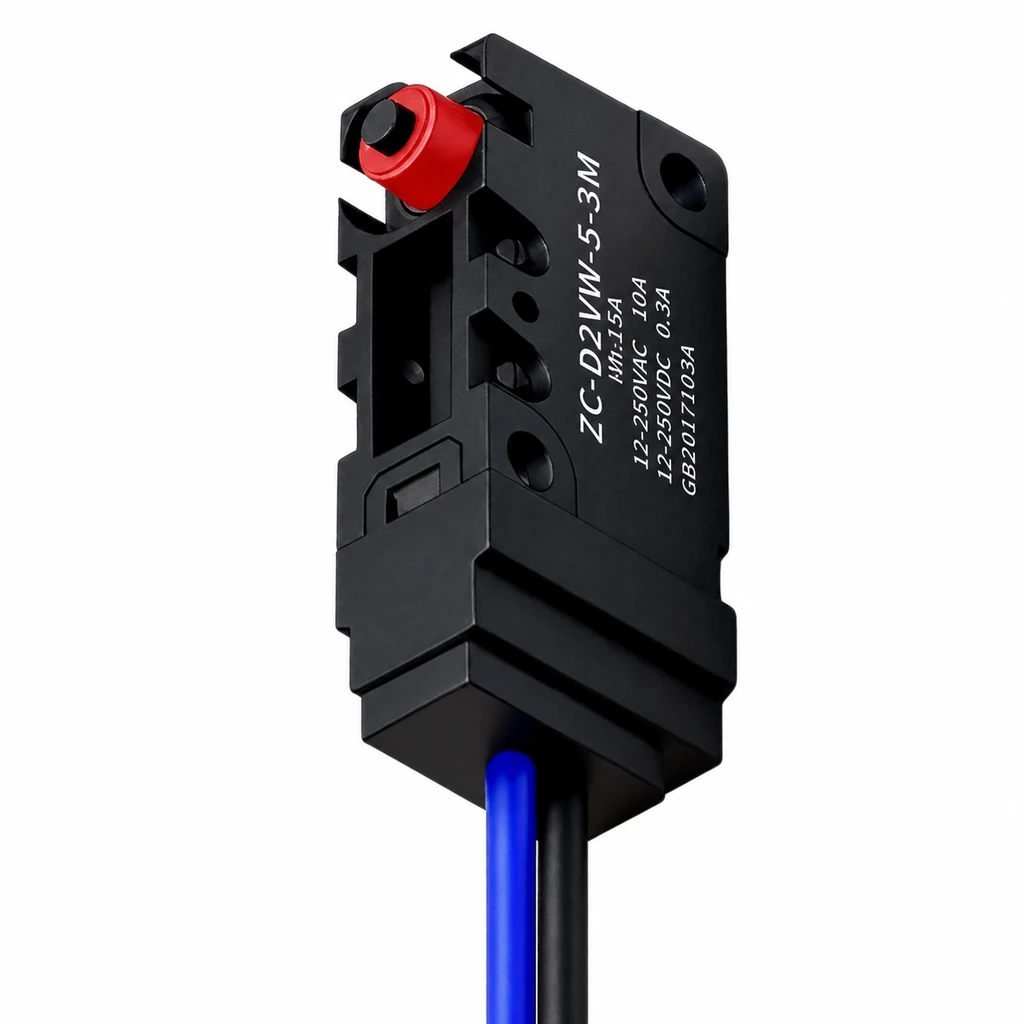

| D2VW-5-3M带入询盘 | 针状按钮 · SPST-NO · 模压引线 | 直线点压，并且只需要常开输出的到位检测 | 实际线长、出线方向、接线颜色与负载 |

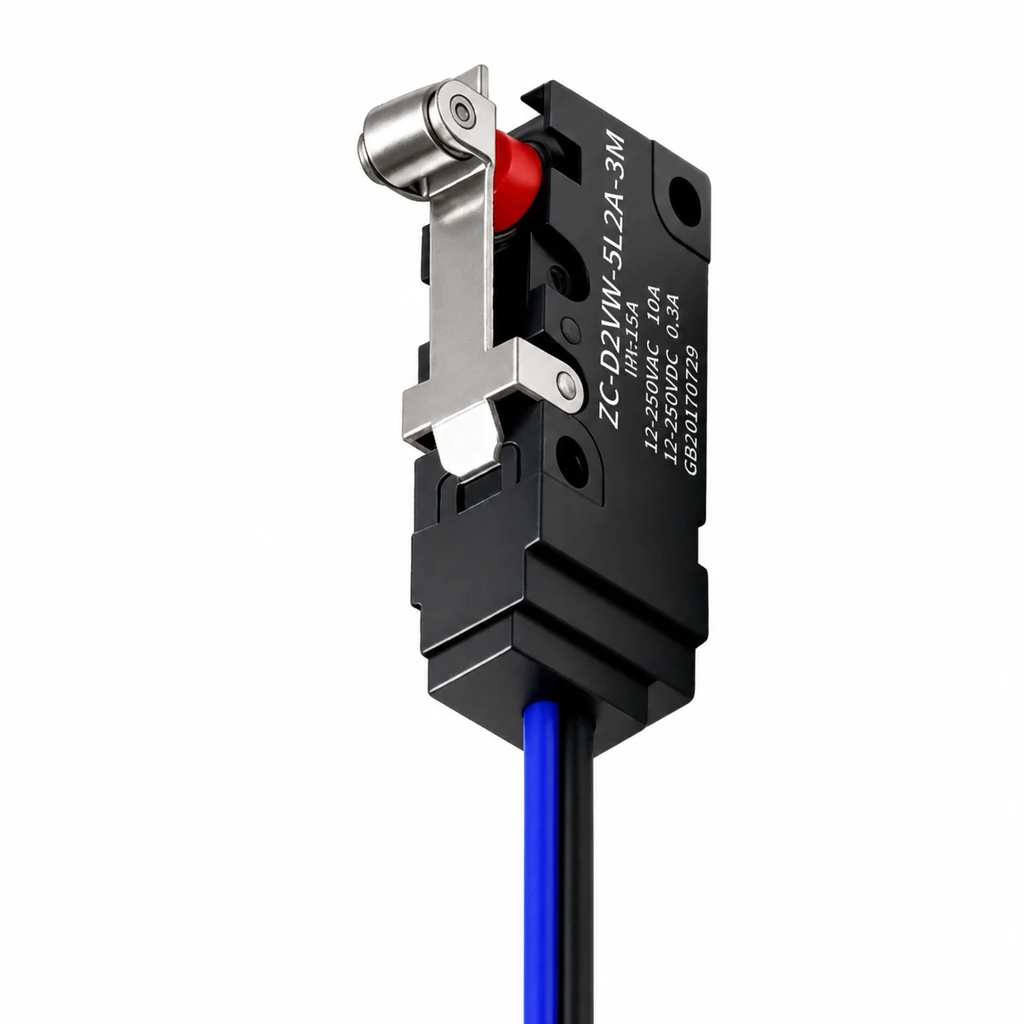

| D2VW-5L2A-3M带入询盘 | L2A 短铰链滚轮摆杆 · SPST-NO · 模压引线 | 滑块、凸轮或移动机构的侧向通过触发 | 滚轮方向、摆杆行程、实际线长、负载与安装空间 |

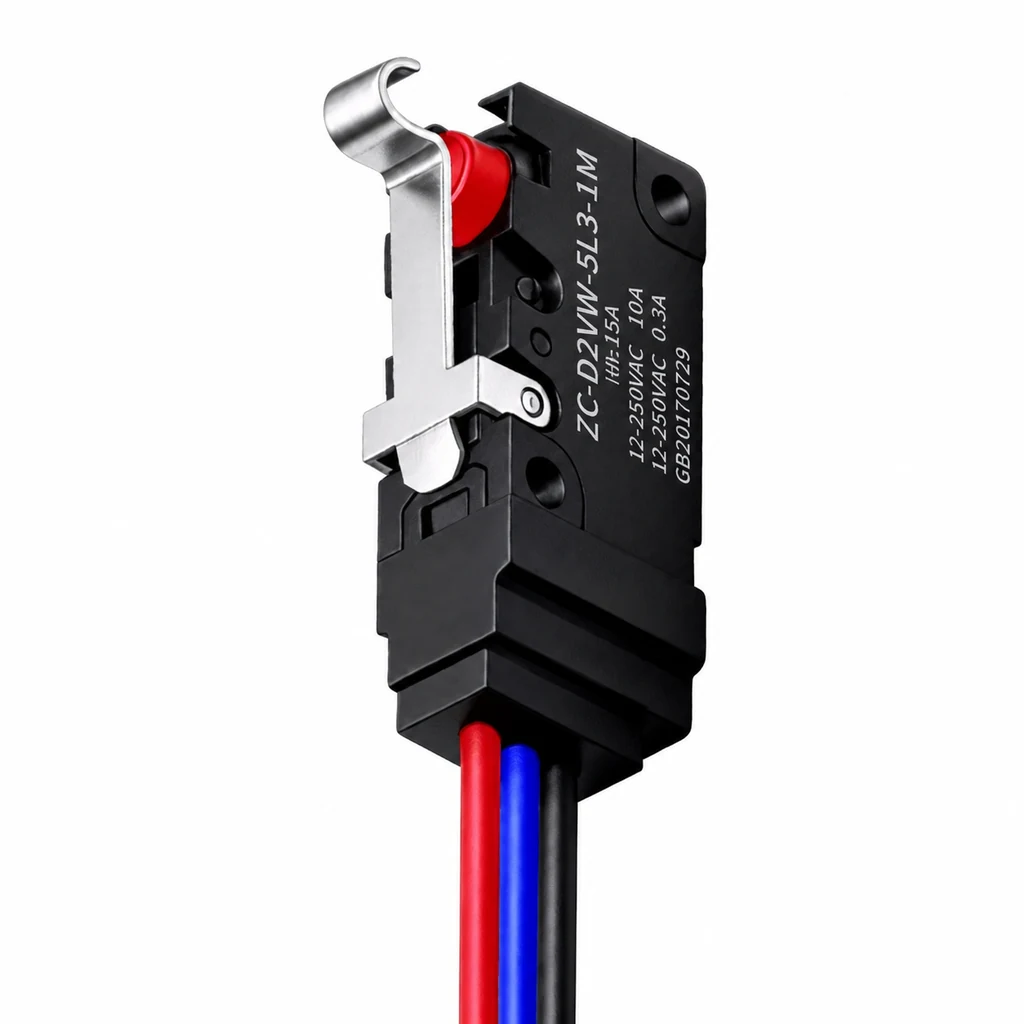

| D2VW-5L3-1M带入询盘 | L3 仿滚轮铰链摆杆 · SPDT · 模压引线 | 需要较大接触面的机构通过或轻推触发 | 摆杆方向、动作余量、实际线长、线色与负载 |

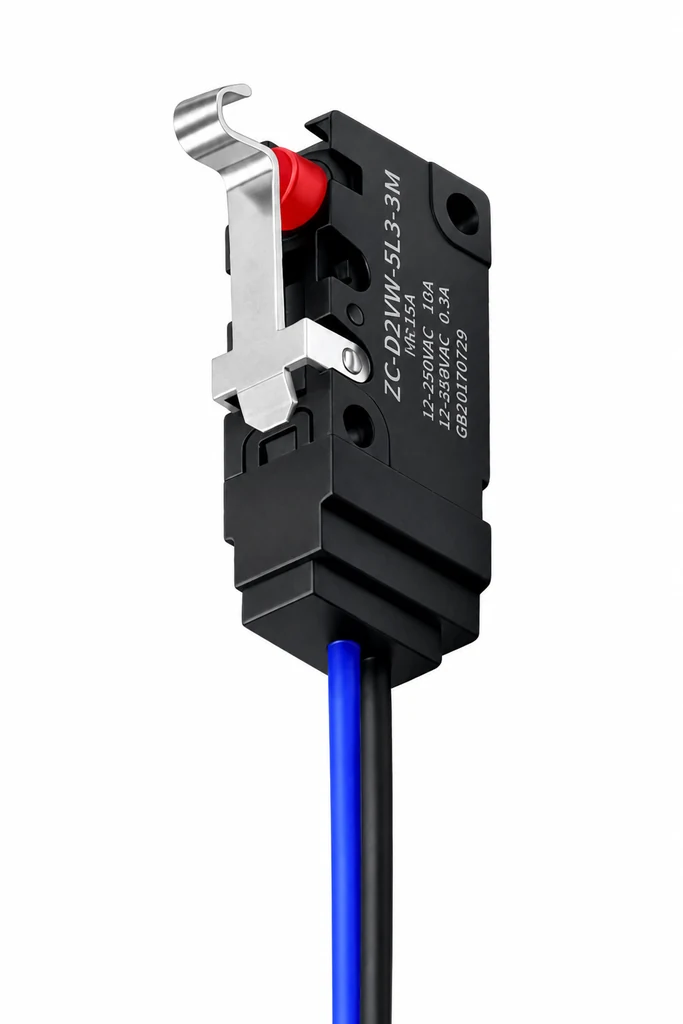

| D2VW-5L3-3M带入询盘 | L3 仿滚轮铰链摆杆 · SPST-NO · 模压引线 | 需要较大接触面，并且只需要常开输出的机构触发 | 摆杆方向、动作余量、实际线长、线色与负载 |
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
D2VW 系列 IP67 防水微动开关 如何确认具体型号？
当前页面已整理 5 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
