系列主图 + 型号图AZX1000系列行程开关
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。

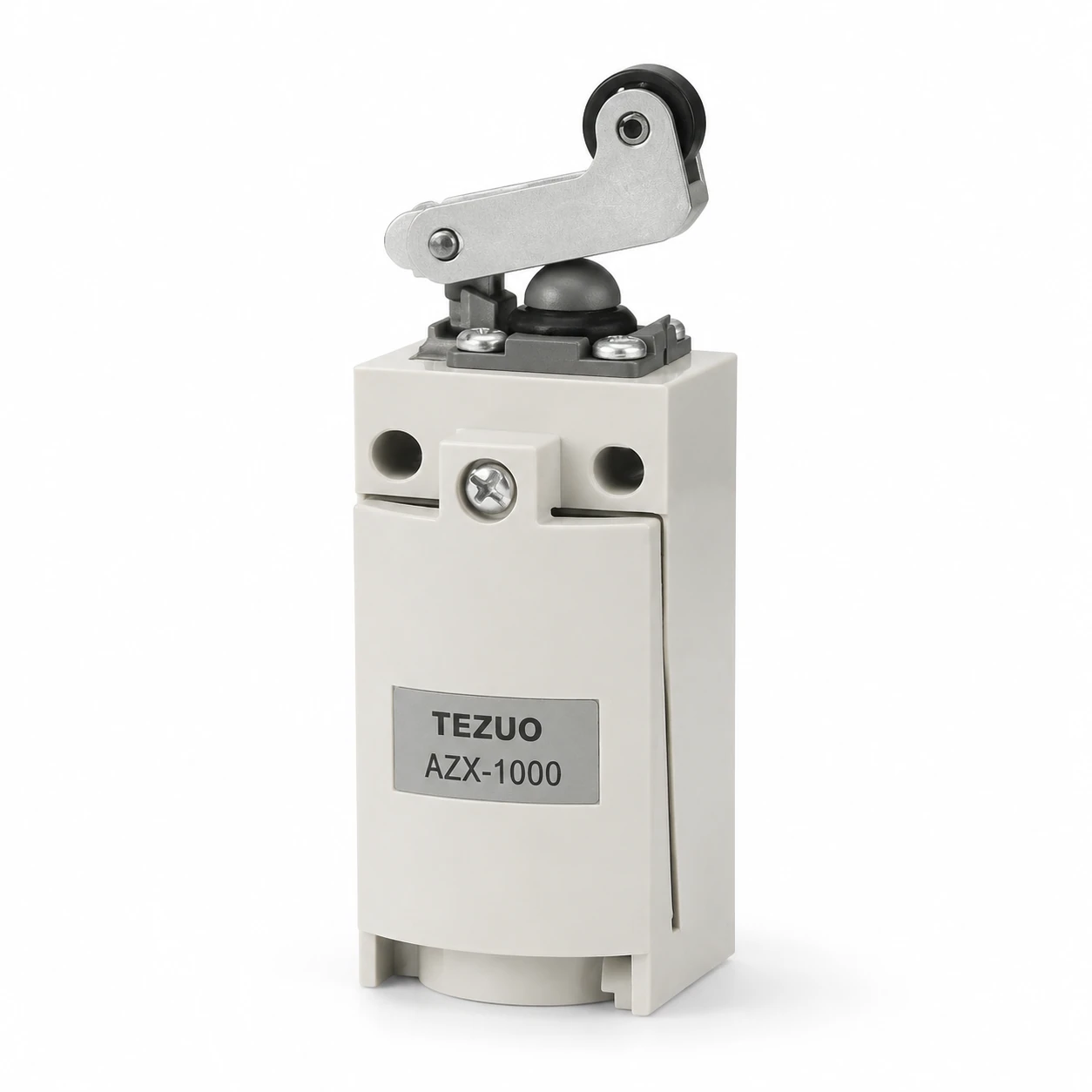

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 滚轴杆型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | PT ≤4mm；OT ≥5mm；MD ≤1.6mm资料已核对 |
| 触点形式 | 一常开 + 一常闭双回路触点资料已核对 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料已核对 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 150,000 次以上资料已核对 |
| 防护等级 | IP67（IEC）资料已核对 |
| 工作温度 | -30℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

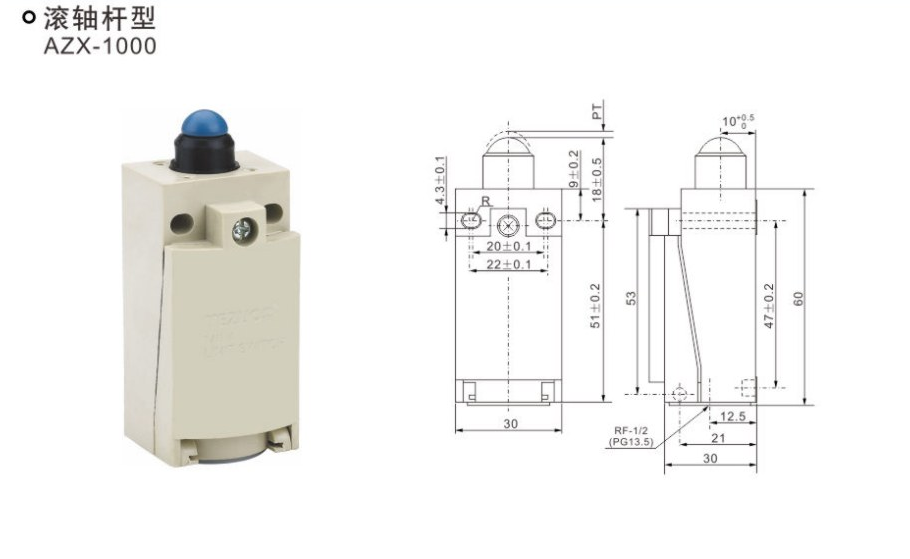

TEZUO 自有样本 PDF 第 35 页原图，适用型号：AZX-1000。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AZX-1000 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 35 页（印刷页 29），对应型号资料；TEZUO 自有样本 PDF 第 35 页原图，适用型号：AZX-1000。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30）；TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29）

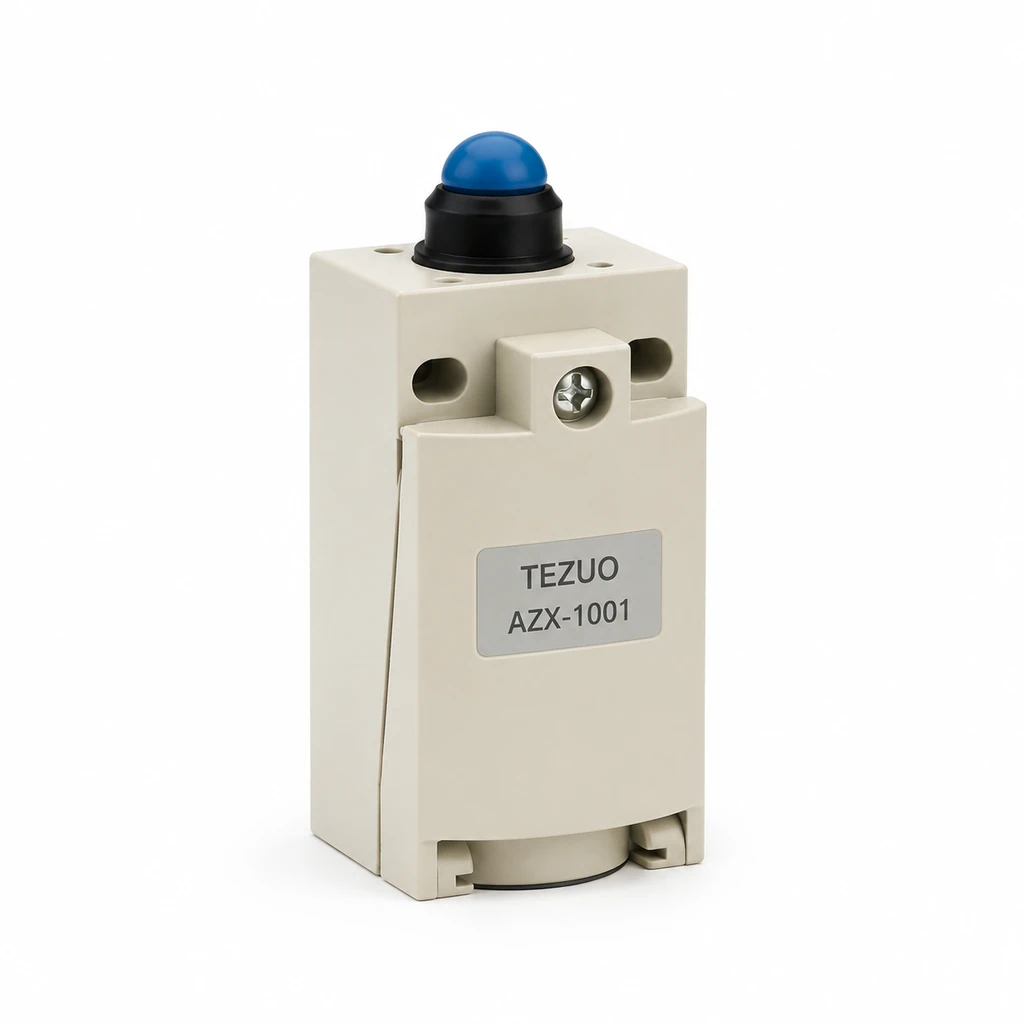

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 推压柱塞型资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | PT ≤2mm；OT ≥4mm；MD ≤1.2mm；OP 18±0.5mm资料已核对 |
| 触点形式 | 一常开 + 一常闭双回路触点资料已核对 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料已核对 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 150,000 次以上资料已核对 |
| 防护等级 | IP67（IEC）资料已核对 |
| 工作温度 | -30℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
二维图依据 TEZUO 同结构选型参考资料重绘；量产尺寸需工程确认。打开 AZX-1001 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 35 页（印刷页 29），对应型号资料；TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30）；TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29）

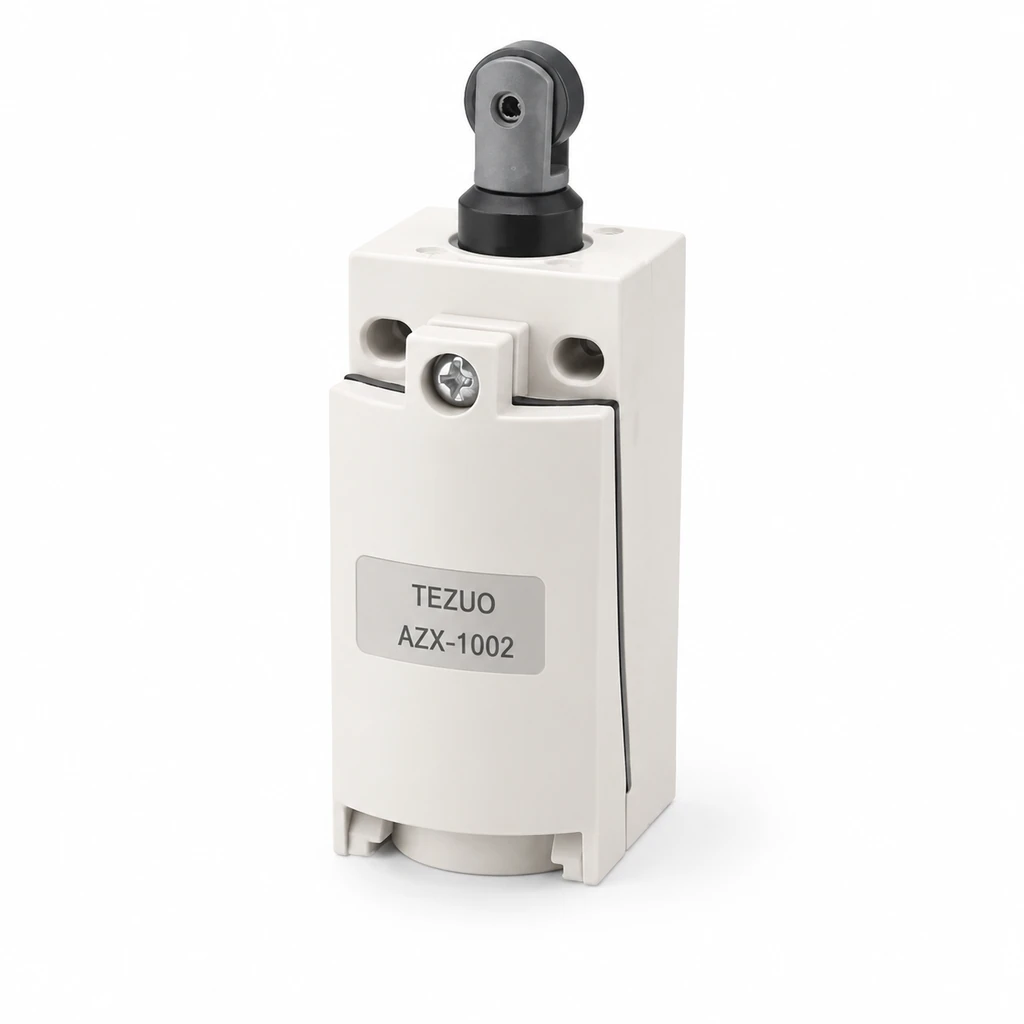

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 滚轴塞杆型资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | PT ≤2mm；OT ≥4mm；MD ≤1.2mm；OP 28±1mm资料已核对 |
| 触点形式 | 一常开 + 一常闭双回路触点资料已核对 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料已核对 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 150,000 次以上资料已核对 |
| 防护等级 | IP67（IEC）资料已核对 |
| 工作温度 | -30℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
二维图依据 TEZUO 同结构选型参考资料重绘；量产尺寸需工程确认。打开 AZX-1002 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 35 页（印刷页 29），对应型号资料；TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30）；TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29）

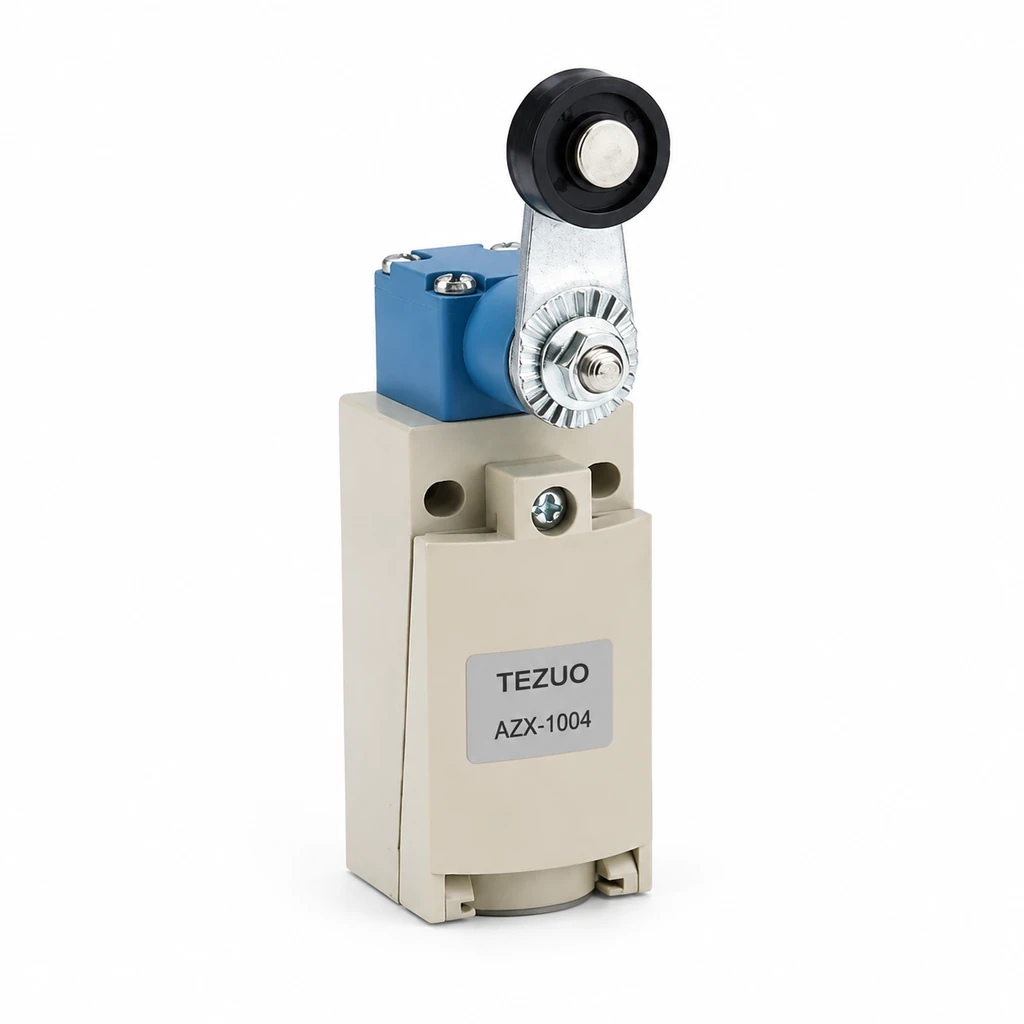

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 滚轴臂型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | PT 20°～26°（原表）；OT ≥30°；MD ≤14°资料已核对 |
| 触点形式 | 一常开 + 一常闭双回路触点资料已核对 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料已核对 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 150,000 次以上资料已核对 |
| 防护等级 | IP67（IEC）资料已核对 |
| 工作温度 | -30℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

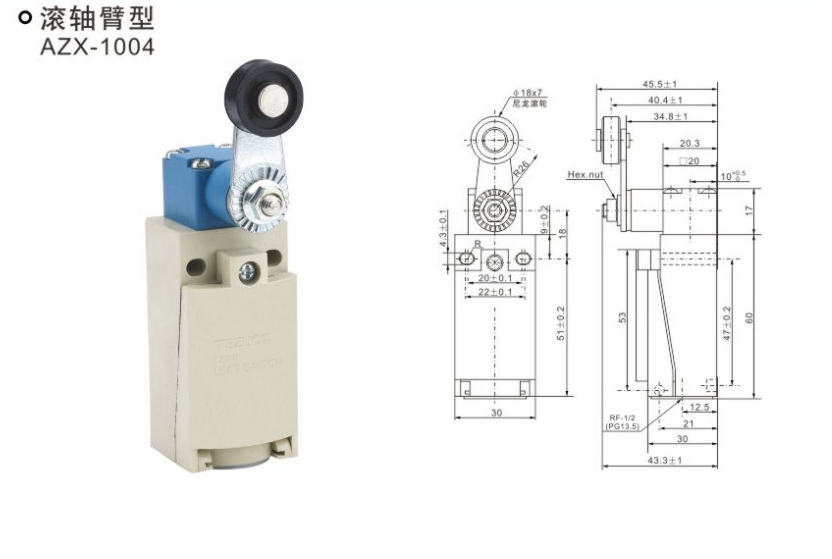

TEZUO 自有样本 PDF 第 35 页原图，适用型号：AZX-1004。保留原始尺寸与公差；同图外形不代表电气参数相同。打开 AZX-1004 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 35 页（印刷页 29），对应型号资料；TEZUO 自有样本 PDF 第 35 页原图，适用型号：AZX-1004。保留原始尺寸与公差；同图外形不代表电气参数相同。；TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30）；TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29）
本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 可调式滚轴臂型资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 动作力 / 动作行程 | PT 20°～26°（原表）；OT ≥30°；MD ≤14°资料已核对 |
| 触点形式 | 一常开 + 一常闭双回路触点资料已核对 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料已核对 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料已核对 |
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 150,000 次以上资料已核对 |
| 防护等级 | IP67（IEC）资料已核对 |
| 工作温度 | -30℃～+80℃资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

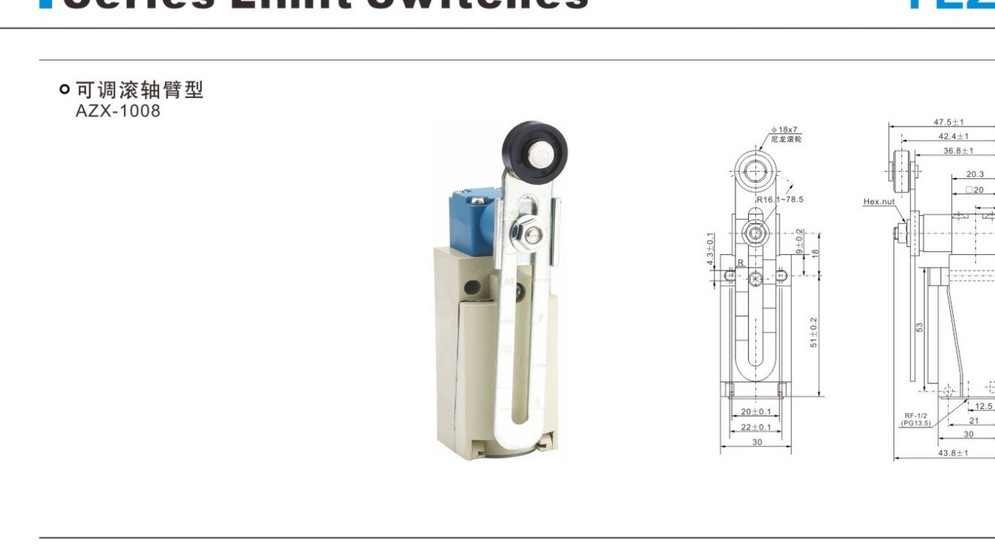

TEZUO 自有电子样本中的 AZX-1008 可调滚轮臂尺寸卡，可用于选型核对；量产安装仍以双方确认图为准。打开 AZX-1008 原尺寸资料 ↗
资料：TEZUO 自有样本 PDF 第 35 页（印刷页 29），对应型号资料；TEZUO 自有电子样本中的 AZX-1008 可调滚轮臂尺寸卡，可用于选型核对；量产安装仍以双方确认图为准。；TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29）；TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30）；TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29）
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | AZX1000系列行程开关 | 参数资料已确认 |
| 产品类别 | 行程开关 | 参数资料已确认 |
| 型号范围 | AZX-1000 / AZX-1001 / AZX-1002 / AZX-1004 / AZX-1008资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | AZX-1000 滚轮柱塞、AZX-1001 推压柱塞、AZX-1002 滚轴塞杆、AZX-1004 滚轮臂、AZX-1008 可调式滚轮臂资料依据:TEZUO 电子样本 AZX1000 型号说明，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 外形尺寸 | 通用壳体宽 30 mm；AZX-1000 / 1001 / 1002 / 1004 / 1008 分别提供独立外形图，滚轮、柱塞与臂长不得跨型号共用资料依据:TEZUO 电子样本 AZX1000 外形尺寸图，PDF 第 35-36 页（印刷页 29-30） | 参数资料已确认 |
| 安装尺寸 / 孔距 | 壳体安装中心距 20±0.1 mm × 22±0.1 mm；底部电缆入口与执行机构安装尺寸按对应型号图确认资料依据:TEZUO 电子样本 AZX1000 外形尺寸图，PDF 第 35-36 页（印刷页 29-30） | 参数资料已确认 |
| 动作力 / 动作行程 | AZX-1000 / 1001 / 1002 / 1004 / 1008 分型号列示 OF、RF、PT、OT、MD 与 OP；OF 最大值依次为 400 / 650 / 650 / 500 / 500g，不能跨执行机构共用动作值资料依据:TEZUO 电子样本 AZX1000 动作特性表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 电气参数 | ||
| 触点形式 | 一常开 + 一常闭双回路触点资料依据:TEZUO 电子样本 AZX1000 接点型式，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 额定电压 / 电流 | 125 / 250 / 380VAC：6A；24VDC：非电感负载 5A、电感负载 2.5A；60VDC：1.5A；220VDC：0.3A资料依据:TEZUO 电子样本 AZX1000 额定值表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 接线端子 / 出线方式 | 壳体底部电缆引入口，外形图标注 PF1/2（PG13.5）；端子接法按接点图确认资料依据:TEZUO 电子样本 AZX1000 外形与接点图，PDF 第 35-36 页（印刷页 29-30） | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 10,000,000 次以上（额定 OT 值下）资料依据:TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 电气寿命 | 150,000 次以上资料依据:TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 防护等级 | IP67（IEC）资料依据:TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
| 工作温度 | -30℃～+80℃资料依据:TEZUO 电子样本 AZX1000 特性表，PDF 第 35 页（印刷页 29） | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 5 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认执行机构形式与安装空间。
确认触发方向、接触频率和复位方式。
如为替换项目，建议提供设备安装位和旧件照片。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
行程开关 应用诊断
AZX1000 系列结构简洁，便于做常规型项目的快速匹配。
系列主图 + 型号图AZX1000系列行程开关首图为系列展示图，下方提供 5 组型号外观图，其中 5 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
