系列主图 + 型号图LPF-70AB · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | LPF 系列液位控制器 | 参数资料已确认 |
| 产品类别 | 液位控制器 | 参数资料已确认 |
| 型号范围 | LPF-70AB / LPF-D3.15资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 控制参数 | ||

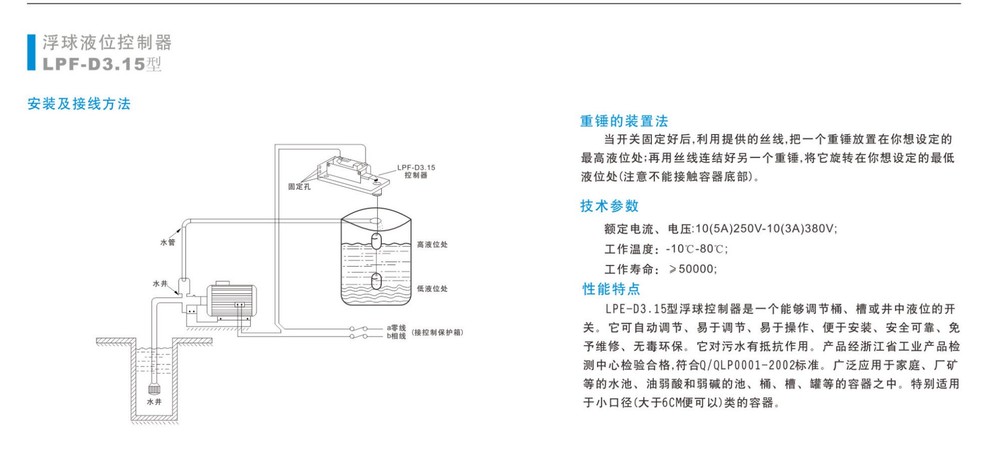

| 适用介质 | 水池、油及酸碱液体等应用；具体介质兼容性需按材质与工况确认资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 液位控制范围 | LPF-D3.15：通过两只重锤分别设定最高与最低液位资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 触点逻辑 | LPF-D3.15：按高、低液位位置控制水泵启停；接线逻辑见样本图资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 电气参数 | ||
| 额定电压 / 电流 | LPF-D3.15：10(5)A 250V / 10(3)A 380V资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 连接与安装 | ||
| 安装方式 | LPF-D3.15：顶部固定，配合两只重锤设定高、低液位资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 线缆长度 | 需工程确认 | 需工程确认 |
| 耐久与环境 | ||
| 工作温度 | LPF-D3.15：-10℃～80℃资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 工作寿命 | LPF-D3.15：> 50,000 次资料依据:TEZUO 电子样本第 36 页（印刷页 30） | 参数资料已确认 |
| 防护等级 | 需工程确认 | 需工程确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 2 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
确认安装位置、液位范围和触发逻辑。
提前说明介质环境与控制目标。
如需联动设备启停，建议同步提供控制方式。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
液位控制器 应用诊断
LPF-70AB 与 LPF-D3.15 用于水箱、液体容器等液位联动控制；具体接线和介质兼容性需按型号与工况确认。
系列主图 + 型号图LPF 系列液位控制器首图为系列展示图，下方提供 2 组型号外观图，其中 2 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合液位检测和设备自动启停。
- 水箱液位
- 自动启停
- 液位保护
- 液位联动
系列亮点
- 面向液位控制
- 适合自动启停场景
- 结构简单易部署
选型提示
用于液位检测、自动启停和设备保护，建议提前确认介质环境与触发逻辑。
- 确认安装位置、液位范围和触发逻辑。
- 提前说明介质环境与控制目标。
- 如需联动设备启停，建议同步提供控制方式。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
LPF 系列液位控制器 如何确认具体型号？
当前页面已整理 2 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
