系列主图 + 型号图AZ-6004 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
本型号参数7 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

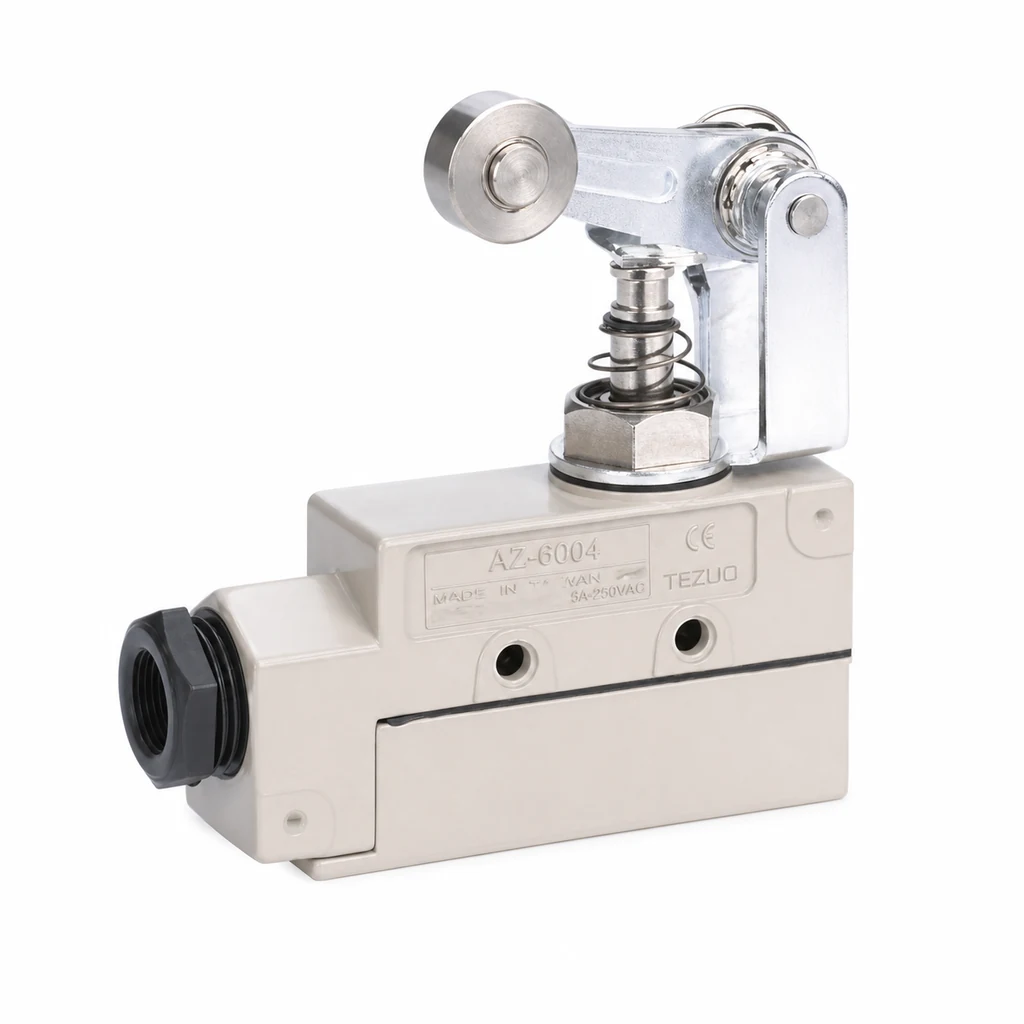

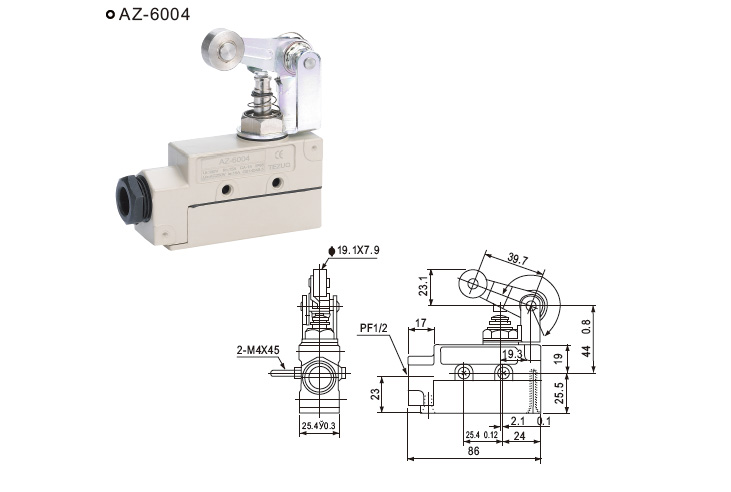

TEZUO 旧官网 AZ-6004 官方实物与外形尺寸图；该尺寸仅对应 AZ-6004。打开 AZ-6004 原尺寸资料 ↗
资料：TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

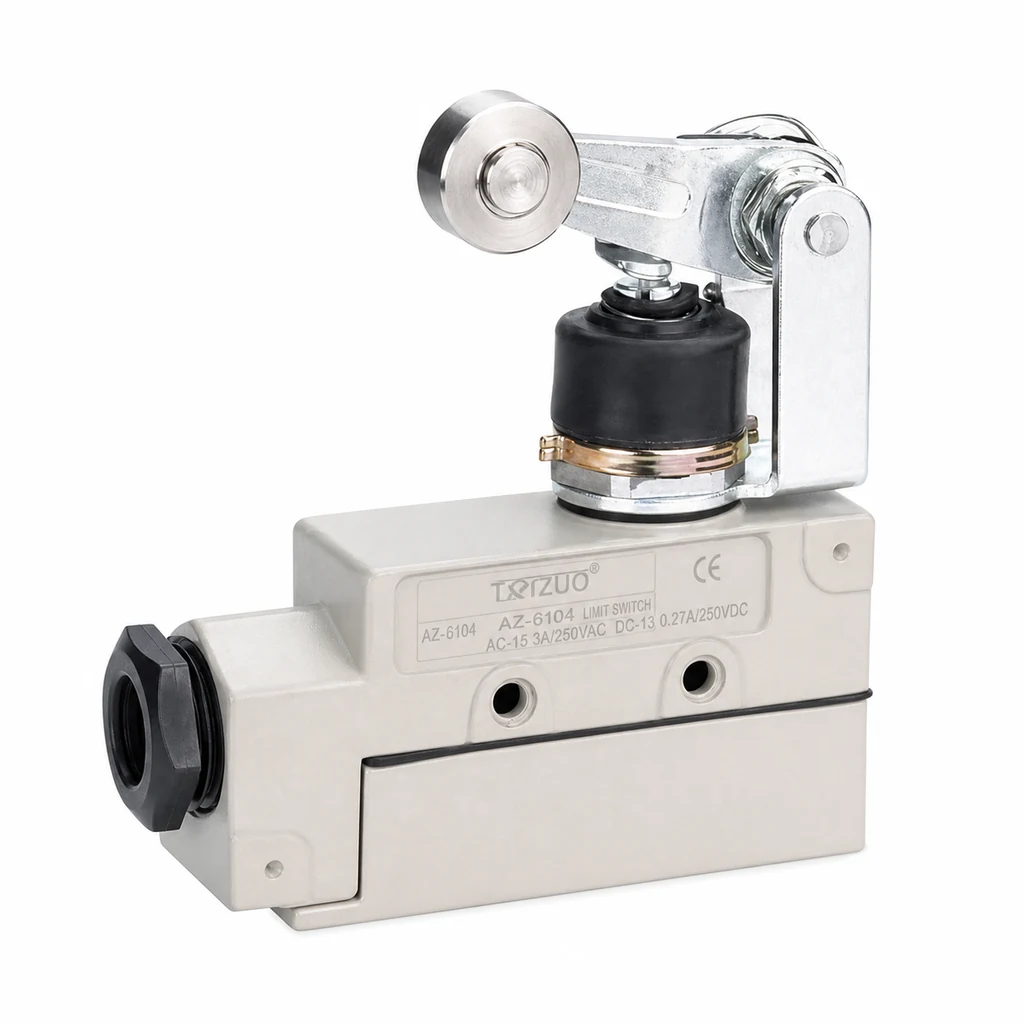

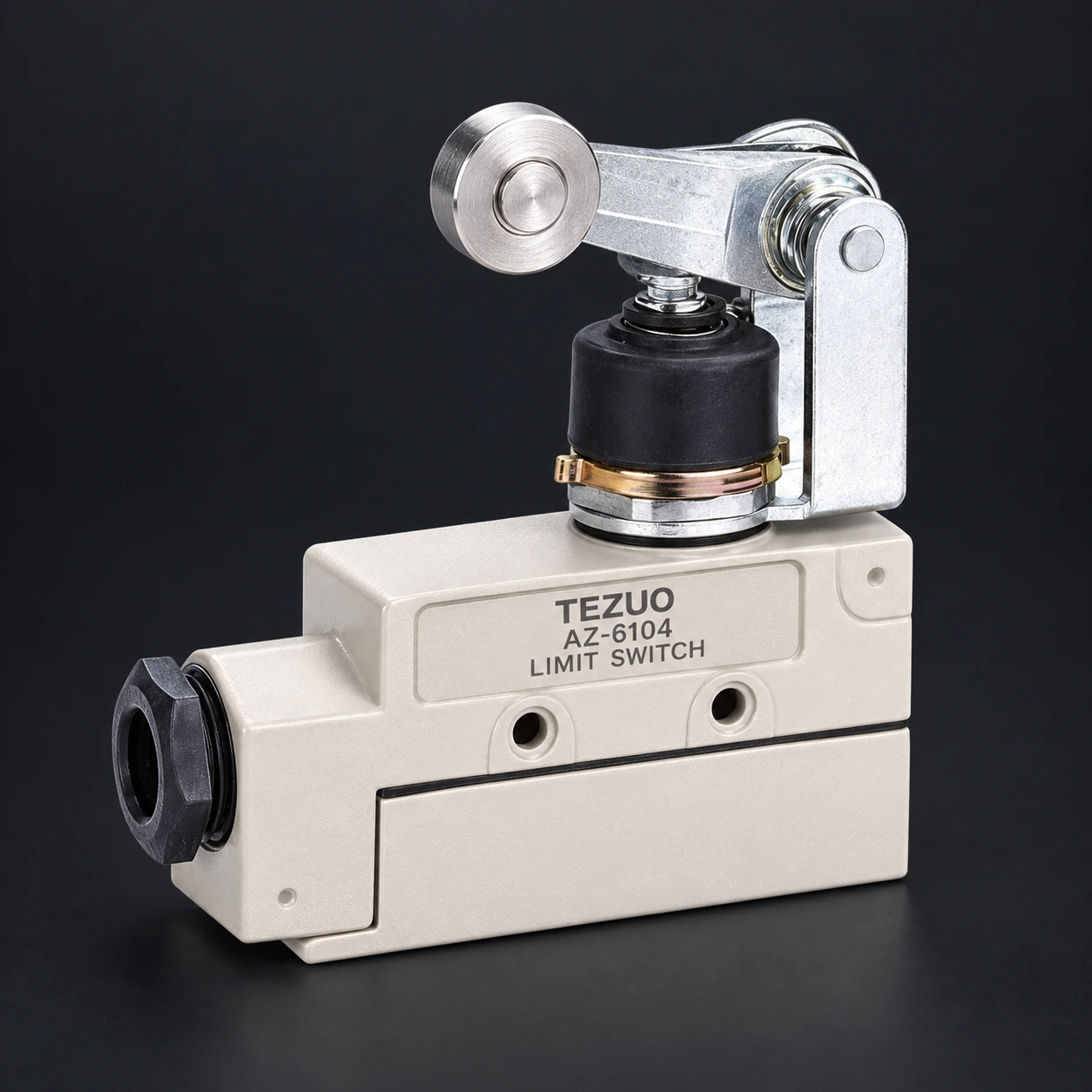

本型号参数8 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | OF ≤640g；RF ≥230g；PT ≤5mm；OT ≥6mm；MD ≤0.4mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

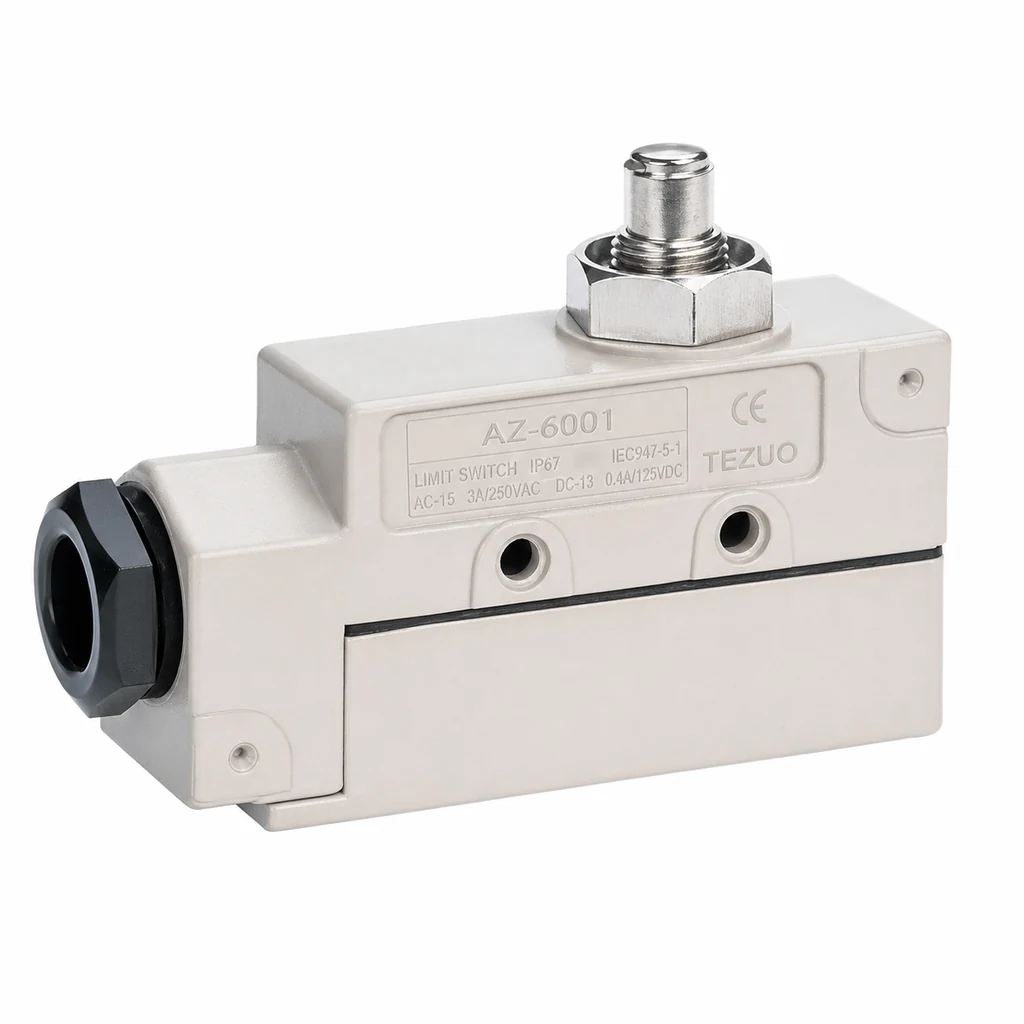

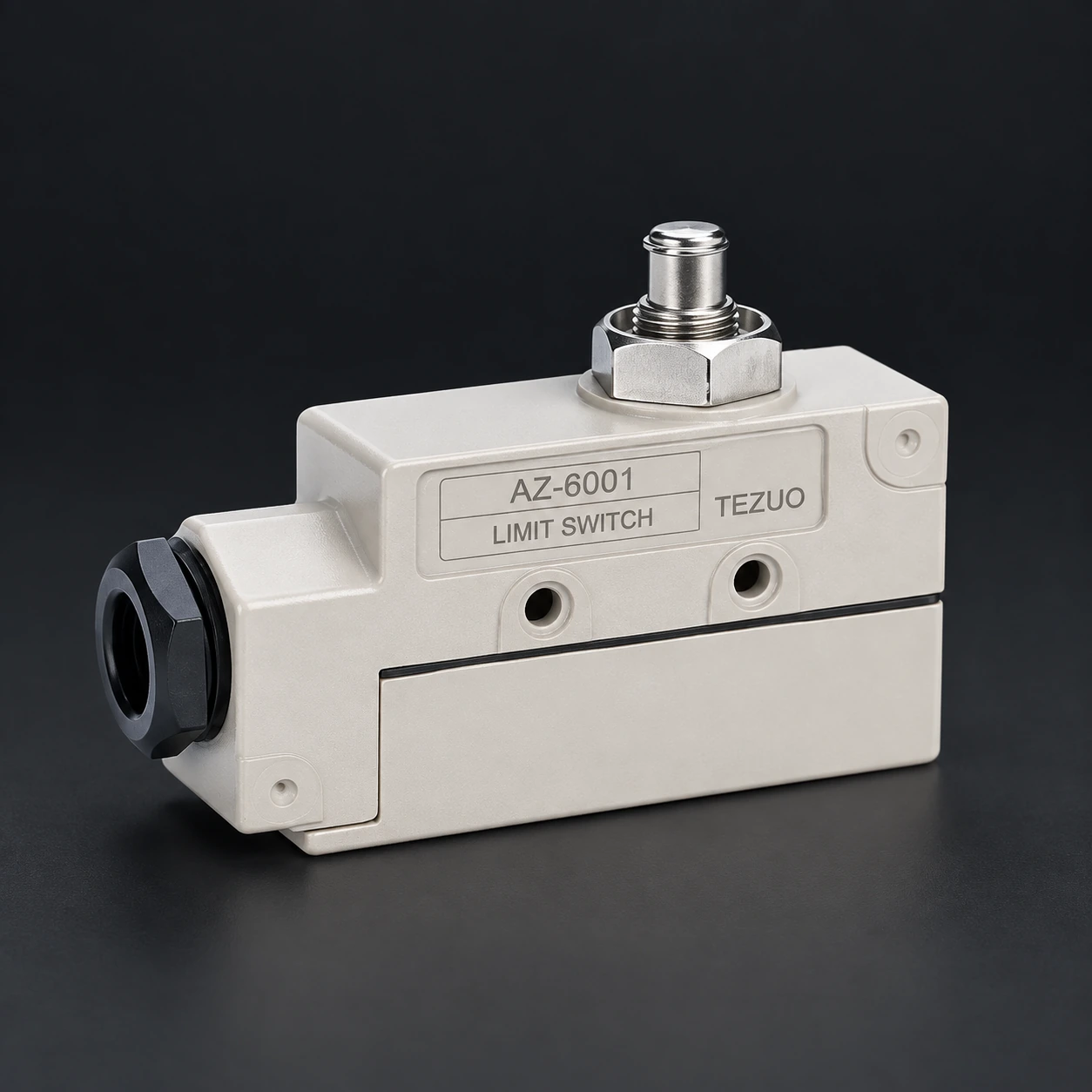

本型号参数10 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 顶部金属柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；详细位置见本型号原图资料已核对 |
| 动作力 / 动作行程 | OF 250～350g；RF ≥114g；PT ≤0.4mm；OT ≥5.5mm；MD ≤0.05mm；OP 38.2±0.8mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

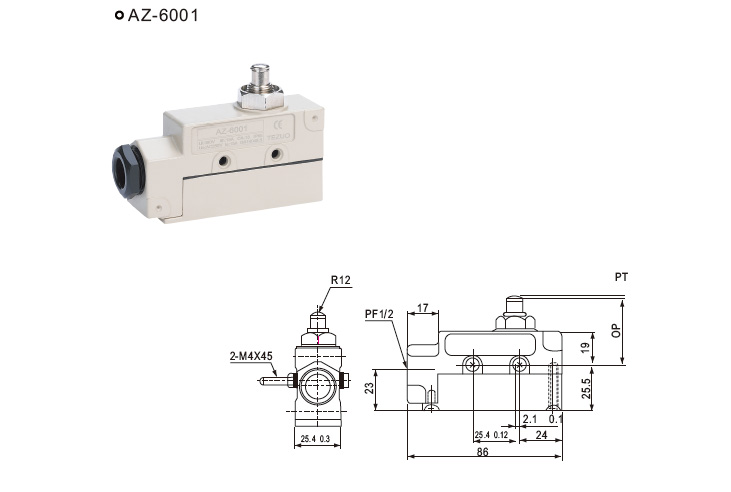

TEZUO 原官网 AZ-6001 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6001 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6001 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

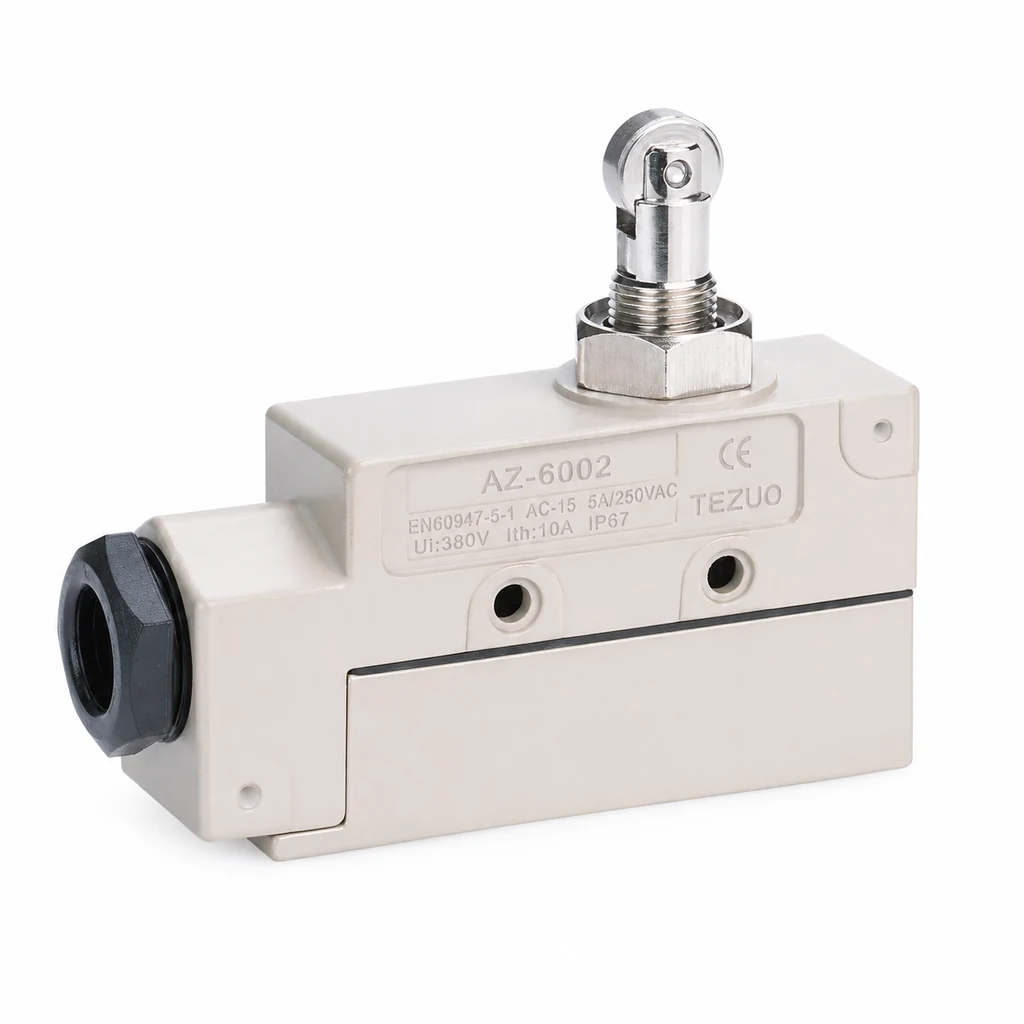

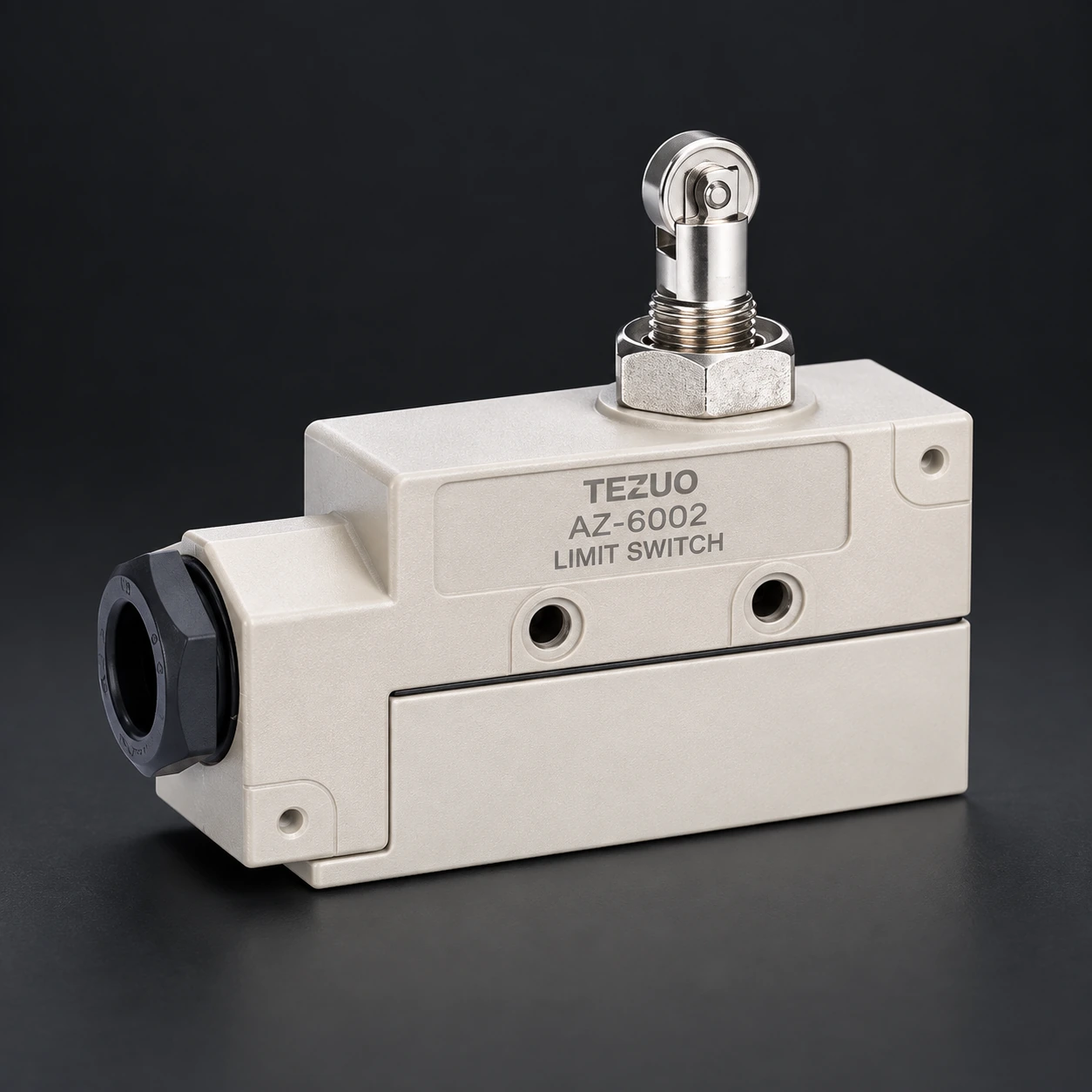

本型号参数10 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 顶部金属滚轮柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；详细位置见本型号原图资料已核对 |
| 动作力 / 动作行程 | OF 250～350g；RF ≥114g；PT ≤0.5mm；OT ≥3.6mm；MD ≤0.05mm；OP 49.7±1mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

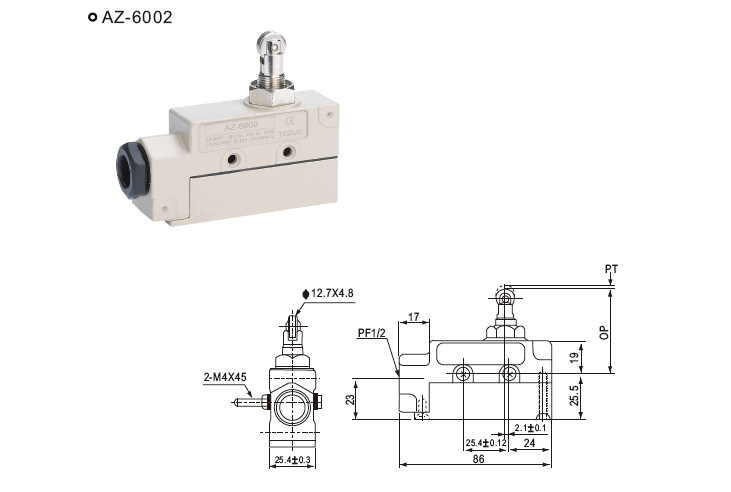

TEZUO 原官网 AZ-6002 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6002 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6002 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

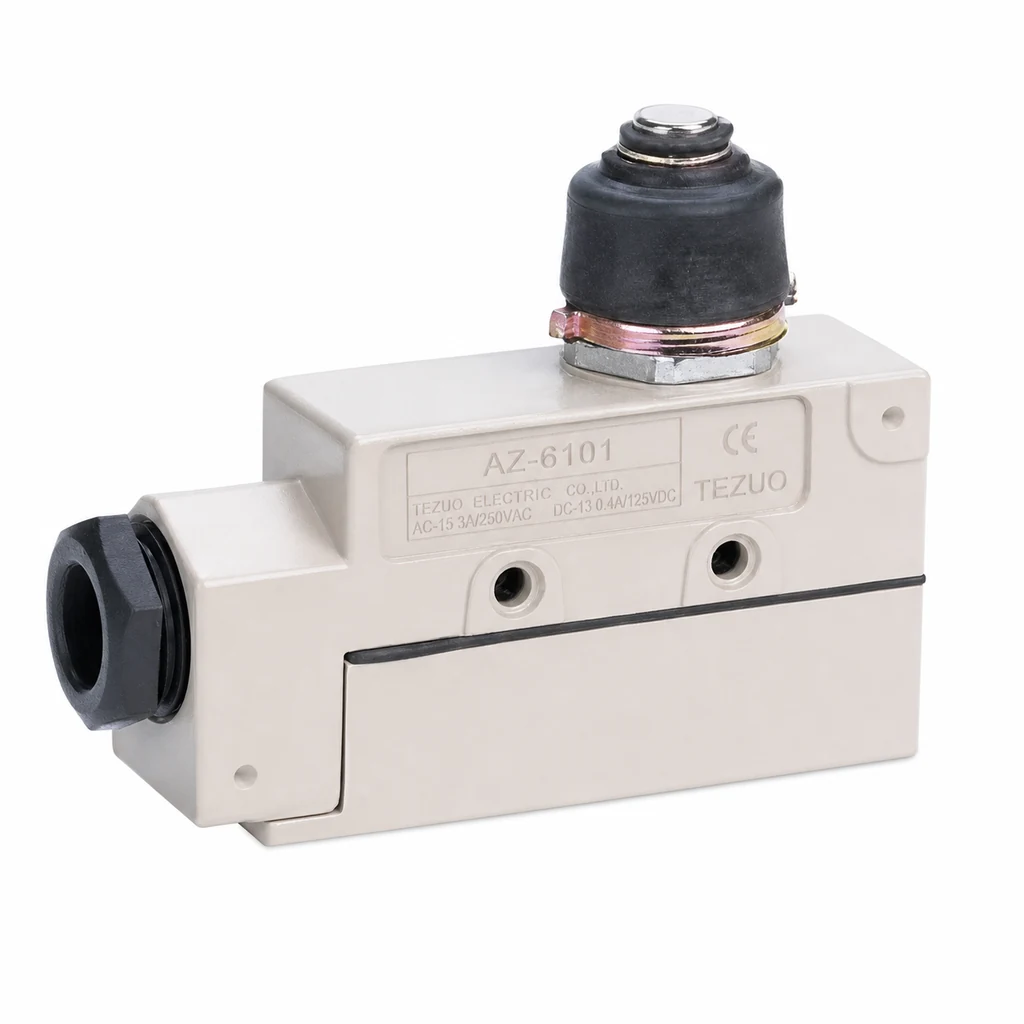

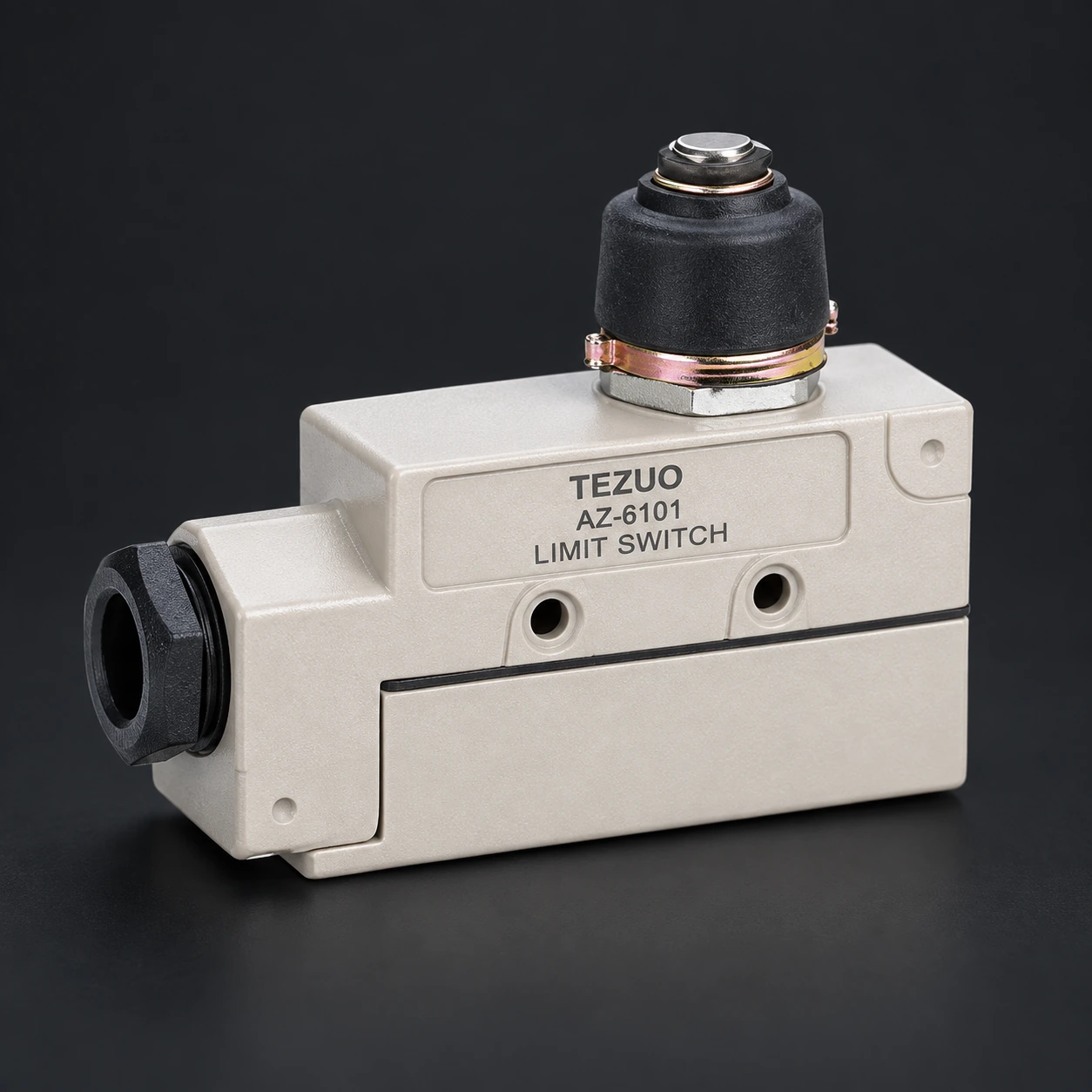

本型号参数10 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 密封顶部柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；详细位置见本型号原图资料已核对 |
| 动作力 / 动作行程 | OF ≤800g；RF ≥240g；PT ≤2mm；OT ≥5mm；MD ≤0.1mm；OP 45.8±0.8mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

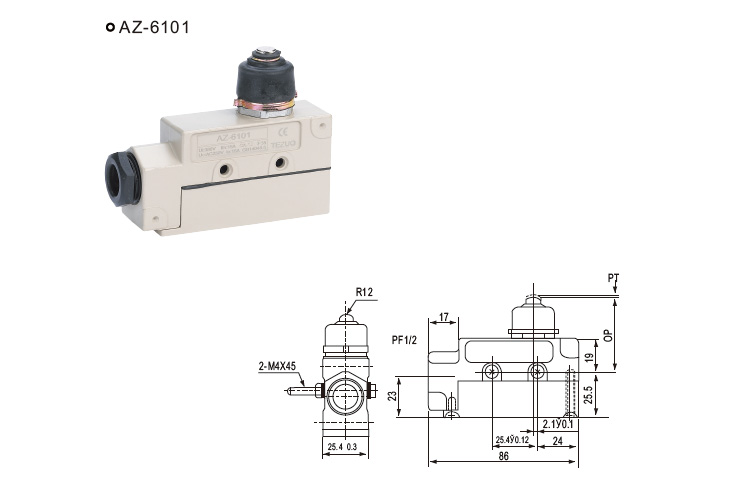

TEZUO 原官网 AZ-6101 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6101 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6101 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

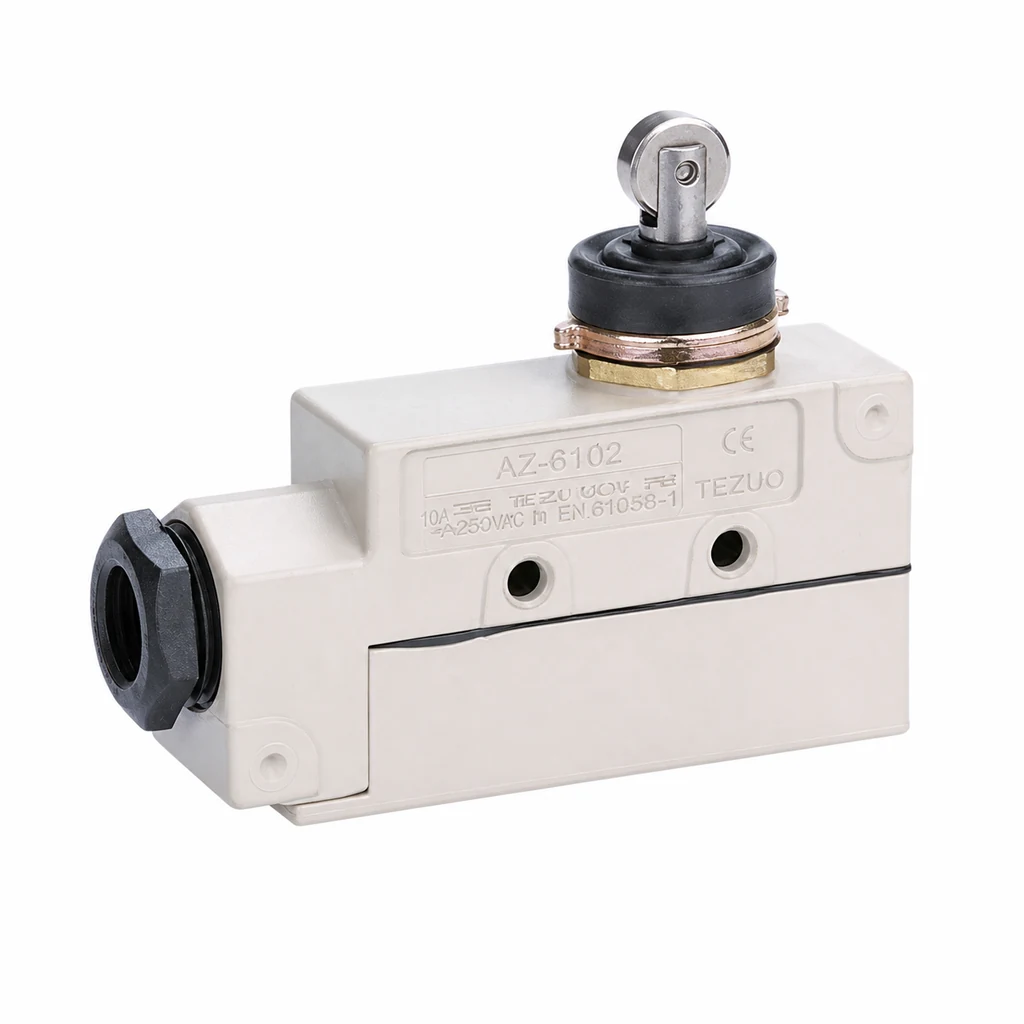

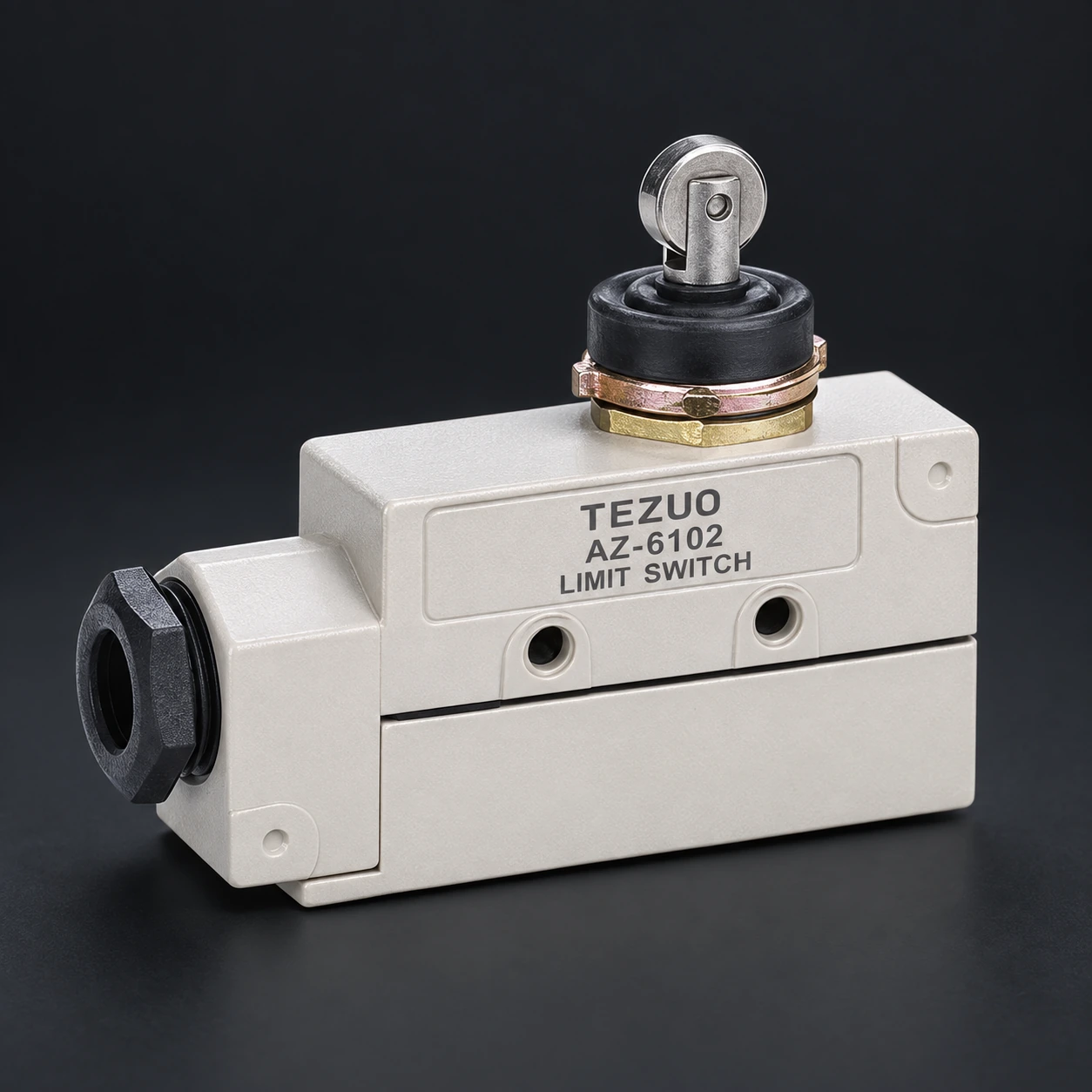

本型号参数10 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 密封顶部滚轮柱塞资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；详细位置见本型号原图资料已核对 |
| 动作力 / 动作行程 | OF ≤500g；RF ≥100g；PT ≤1mm；OT ≥3.5mm；MD ≤0.15mm；OP 49.7±0.8mm资料已核对 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

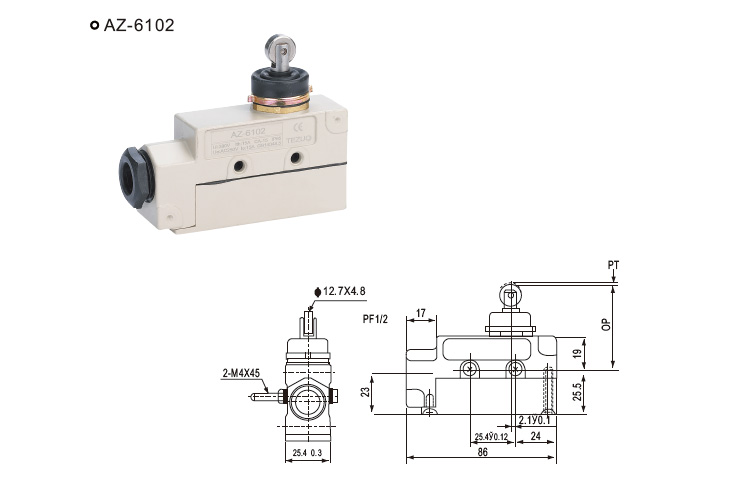

TEZUO 原官网 AZ-6102 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6102 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6102 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

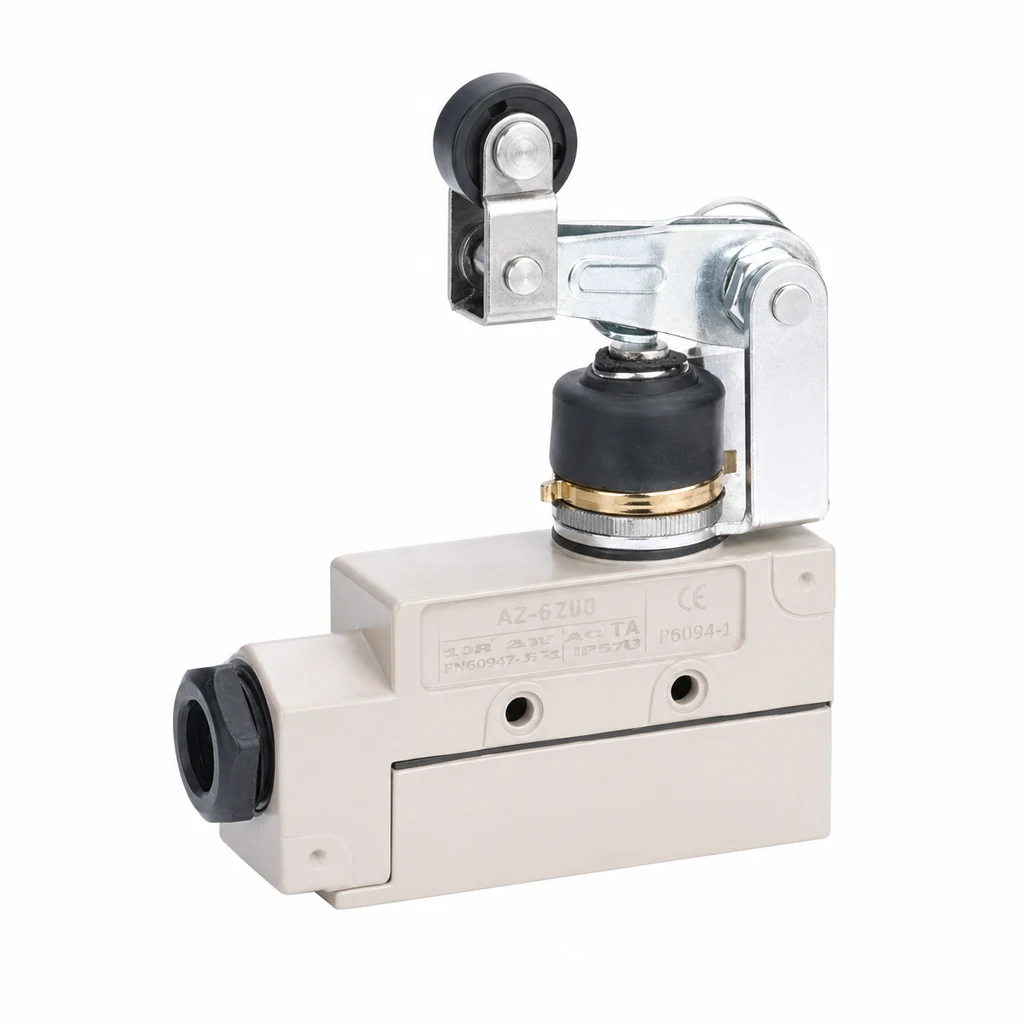

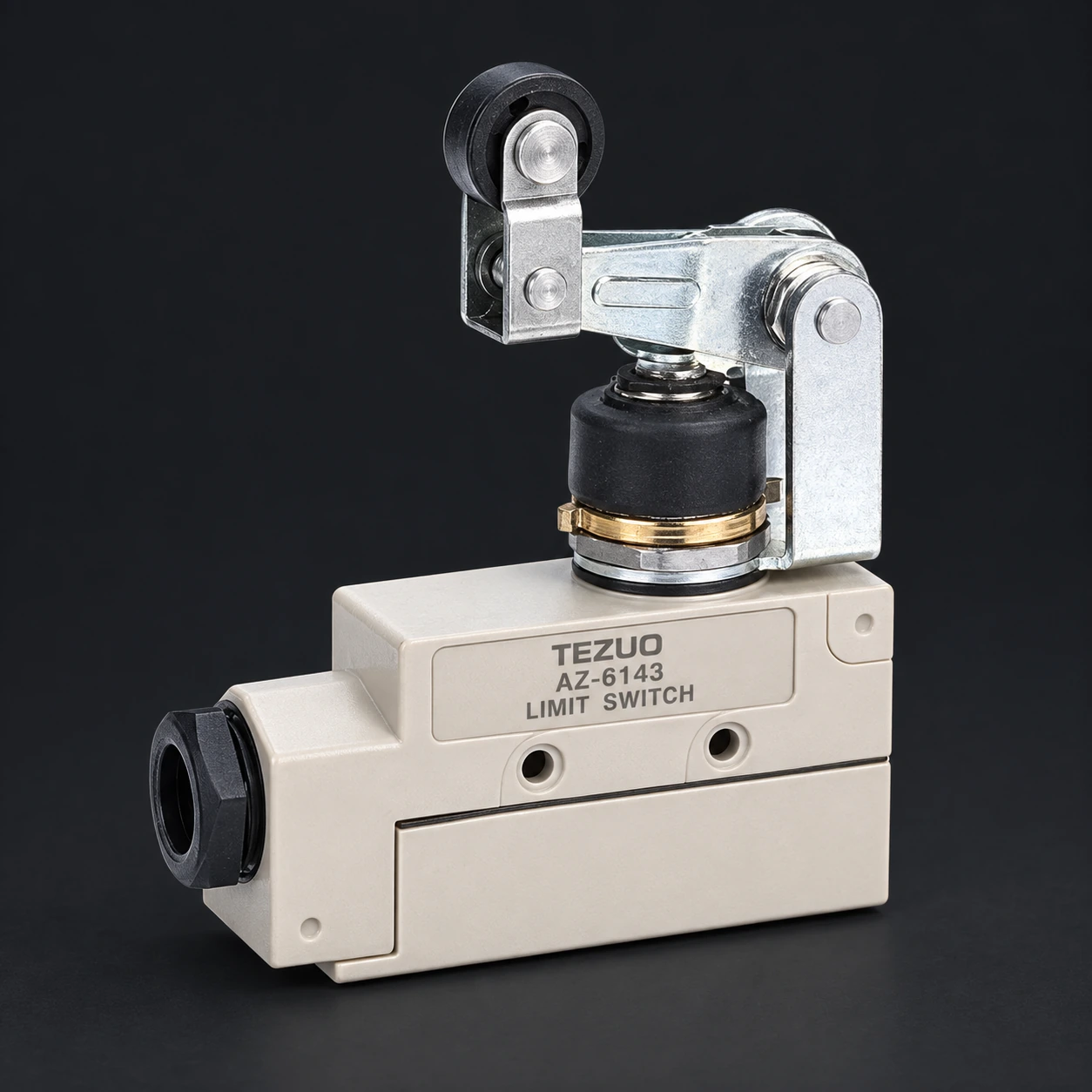

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 密封竖向滚轮手柄资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；详细位置见本型号原图资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

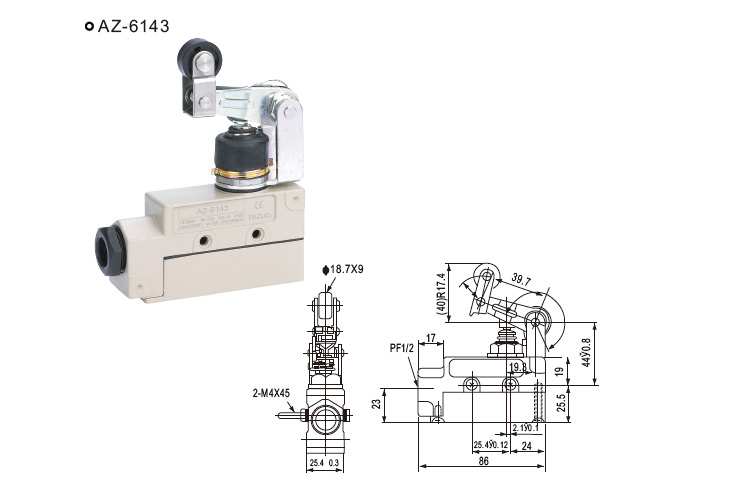

TEZUO 原官网 AZ-6143 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6143 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6143 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明

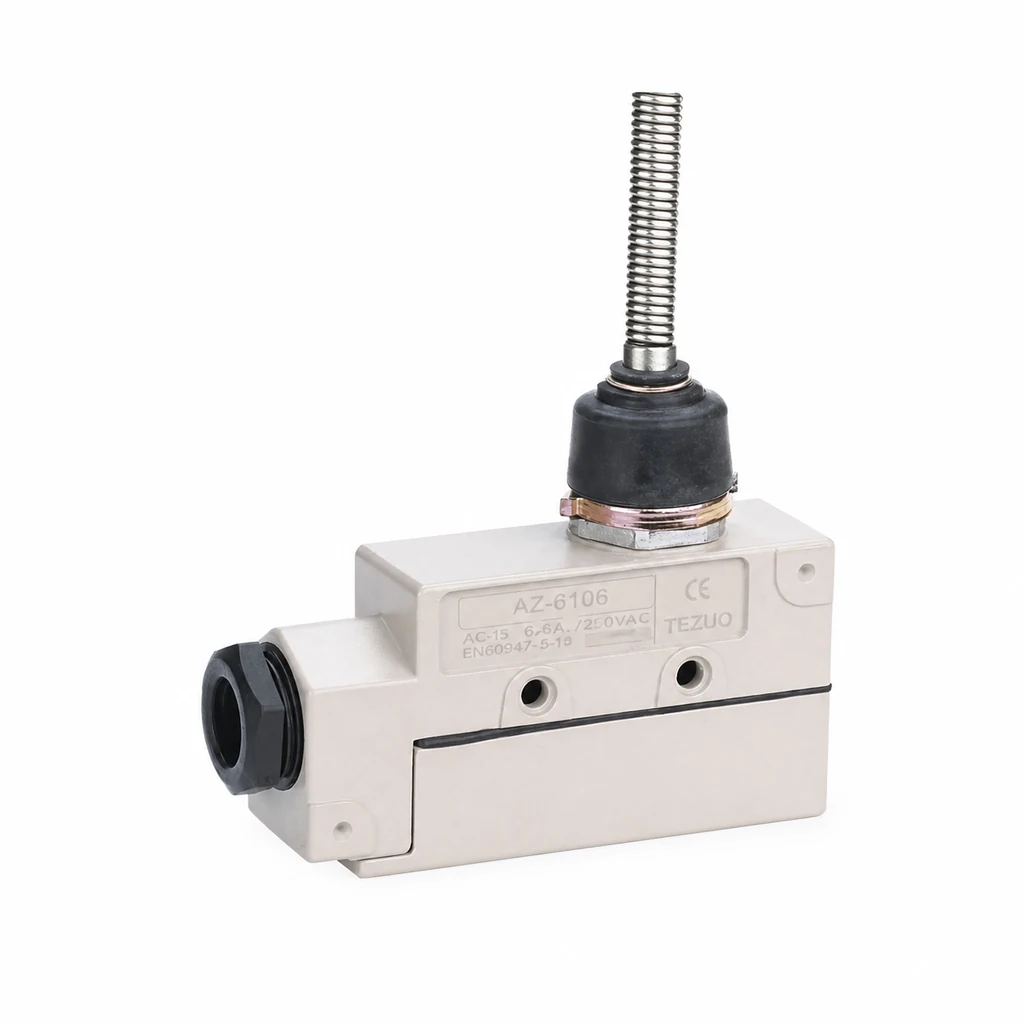

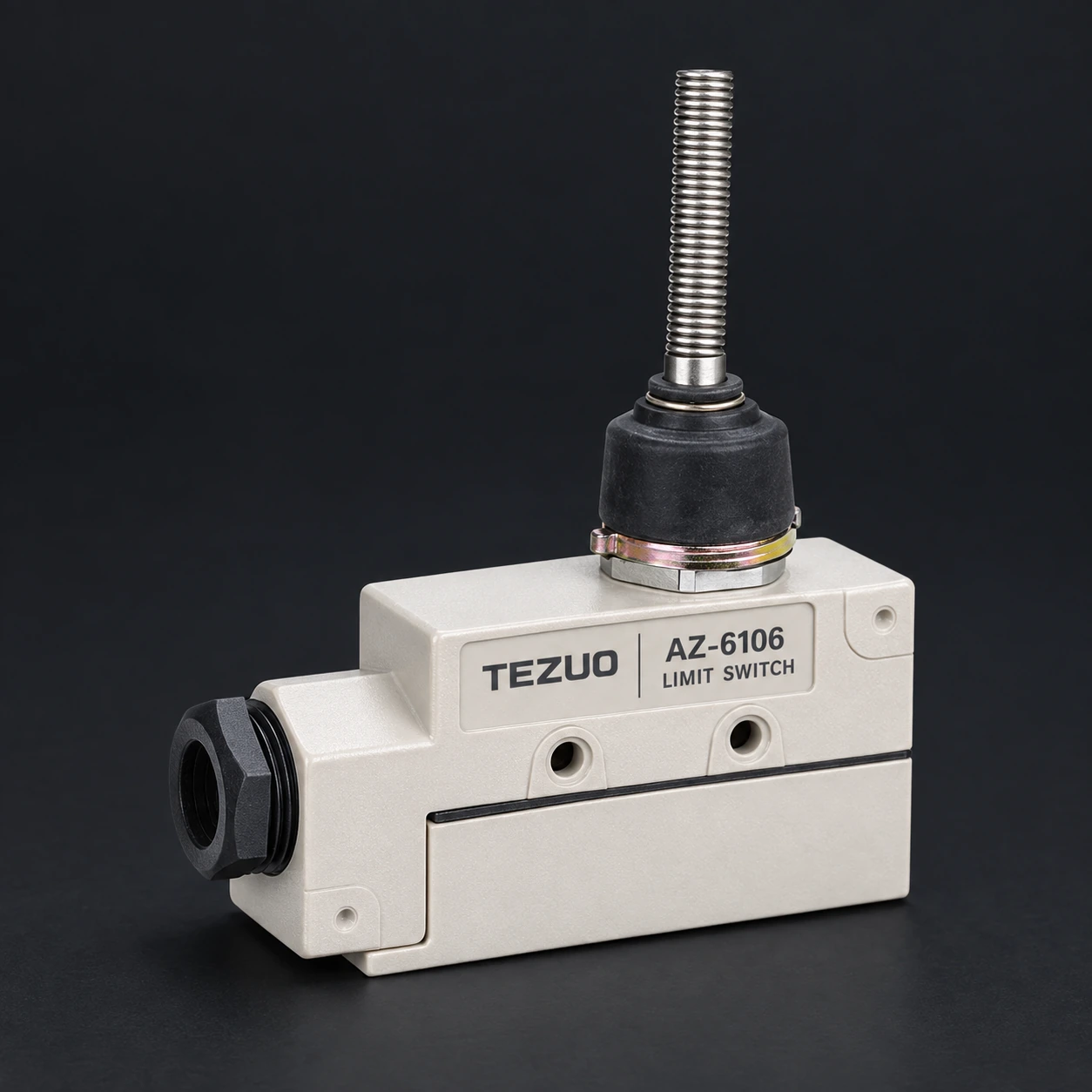

本型号参数9 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|
| 执行机构 / 操作方式 | 弹簧柔性杆资料已核对 |
| 外形尺寸 | 尺寸、安装基准及公差见本型号原尺寸资料；请点击下方尺寸资料入口，不按图片比例测量。选型资料 |
| 安装尺寸 / 孔距 | 安装中心距 25.4±0.12mm；2-M4×45 安装结构；底部基准长度 85.5mm，不能套用其他 AZ-6 的 86mm资料已核对 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 一组转换触点：COM / NC / NO资料已核对 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料已核对 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料已核对 |
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料已核对 |
| 电气寿命 | 500,000 次以上资料已核对 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料已核对 |
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料已核对 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。

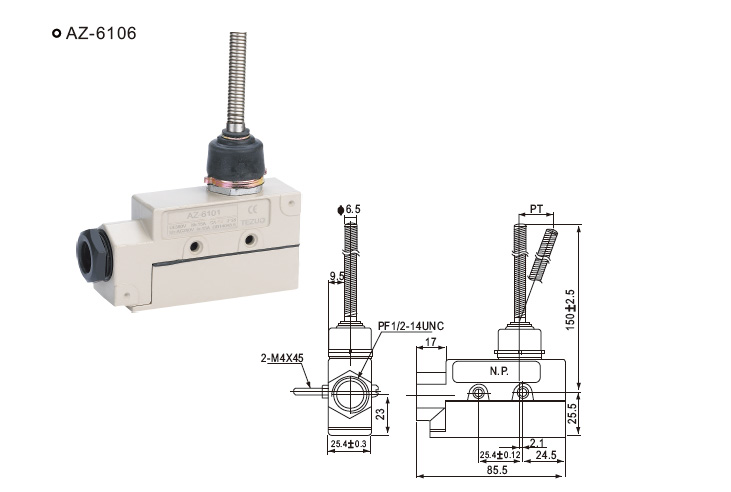

TEZUO 原官网 AZ-6106 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。打开 AZ-6106 原尺寸资料 ↗
资料：TEZUO 原官网 AZ-6 各型号尺寸图与系列动作特性表，2026-09-12 复核；TEZUO 原官网 AZ-6106 型号尺寸原图；图中型号已逐项核对，保留原始尺寸与公差。安装前按当前供货版本确认。；TEZUO 旧官网 AZ-6 系列官方接点图；TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表；TEZUO 旧官网 AZ-6 系列结构说明；TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表；TEZUO 旧官网 AZ-6 系列官方结构说明
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | AZ-6系列密封行程开关 | 参数资料已确认 |
| 产品类别 | 行程开关 | 参数资料已确认 |
| 型号范围 | AZ-6004 / AZ-6104 / AZ-6001 / AZ-6002 / AZ-6101 / AZ-6102 / AZ-6143 / AZ-6106资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 推压柱塞、滚轮柱塞与滚轮手柄等结构；AZ-6001 / 6002 / 6004 / 6101 / 6102 / 6104 / 6143 / 6106 按各自外形与动作表选型资料依据:TEZUO 旧官网 AZ-6 系列型号页与原始产品图 | 参数资料已确认 |
| 外形尺寸 | AZ-6004 外形图：壳体总长 86 mm、壳体宽 25.4 mm、总高 44±0.8 mm、滚轮手柄长度 39.7 mm；其余型号不得直接套用该尺寸资料依据:TEZUO 旧官网 AZ-6004 官方外形尺寸图 | 参数资料已确认 |
| 安装尺寸 / 孔距 | AZ-6004 安装中心距 25.4±0.12 mm，壳体图标注 2-M4 安装结构；其他型号按对应官方外形图确认资料依据:TEZUO 旧官网 AZ-6004 官方外形尺寸图 | 参数资料已确认 |
| 动作力 / 动作行程 | 各型号分别列示 OF / RF / PT / OT / MD / OP；例如 AZ-6001：OF 250-350g、RF 114g、PT 0.4mm、OT 5.5mm、MD 0.05mm、OP 38.2±0.8mm；AZ-6002：OF 250-350g、RF 114g、PT 0.5mm、OT 3.6mm、MD 0.05mm、OP 49.7±1mm资料依据:TEZUO 旧官网 AZ-6 系列官方动作特性表 | 参数资料已确认 |
| 电气参数 | ||
| 触点形式 | 一组转换触点：COM / NC / NO资料依据:TEZUO 旧官网 AZ-6 系列官方接点图 | 参数资料已确认 |
| 额定电压 / 电流 | 内置 AZX15 微动开关，额定值按 AZX15 系列表执行：覆盖 125 / 250 / 500VAC 与 8 / 14 / 30 / 125 / 250VDC，具体负载能力按负载类型区分资料依据:TEZUO 旧官网 AZ-6 页面注明额定值及特性同内置 AZX15；TEZUO AZX15 额定值表 | 参数资料已确认 |
| 接线端子 / 出线方式 | 铸造铝合金外壳带电缆固定器；内部接线端子与出线线缆按具体订单确认资料依据:TEZUO 旧官网 AZ-6 系列结构说明 | 参数资料已确认 |
| 耐久与环境 | ||
| 机械寿命 | 20,000,000 次以上（额定 OT 值下）资料依据:TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表 | 参数资料已确认 |
| 电气寿命 | 500,000 次以上资料依据:TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表 | 参数资料已确认 |
| 防护等级 | 需工程确认 | 需工程确认 |
| 工作温度 | -25℃～+80℃（按内置 AZX15 泛用型特性）资料依据:TEZUO 旧官网注明特性同内置 AZX15；TEZUO AZX15 特性表 | 参数资料已确认 |
| 结构参数 | ||
| 壳体与密封结构 | 铸造铝合金外壳，采用防水、防油密封设计；每只附电缆固定器资料依据:TEZUO 旧官网 AZ-6 系列官方结构说明 | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 8 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
优先确认执行机构形式与安装空间。
确认触发方向、接触频率和复位方式。
如为替换项目，建议提供设备安装位和旧件照片。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
行程开关 应用诊断
AZ-6 系列在安装方向和现场适应性上更灵活，适合作为设备内部限位控制方案。
系列主图 + 型号图AZ-6系列密封行程开关首图为系列展示图，下方提供 8 组型号外观图，其中 7 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合紧凑安装和密封限位需求。
- 机床限位
- 输送线检测
- 防护门位置确认
- 往复机构反馈
系列亮点
- 紧凑密封结构
- 适合多安装方向
- 适合设备内侧限位
选型提示
覆盖直动、滚轮、杆式与可调执行机构，适合设备限位、位置确认和联锁控制。
- 优先确认执行机构形式与安装空间。
- 确认触发方向、接触频率和复位方式。
- 如为替换项目，建议提供设备安装位和旧件照片。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
AZ-6系列密封行程开关 如何确认具体型号？
当前页面已整理 8 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
