系列主图 + 型号图LXW22-11MB 一组 · 产品展示
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
本型号参数2 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|

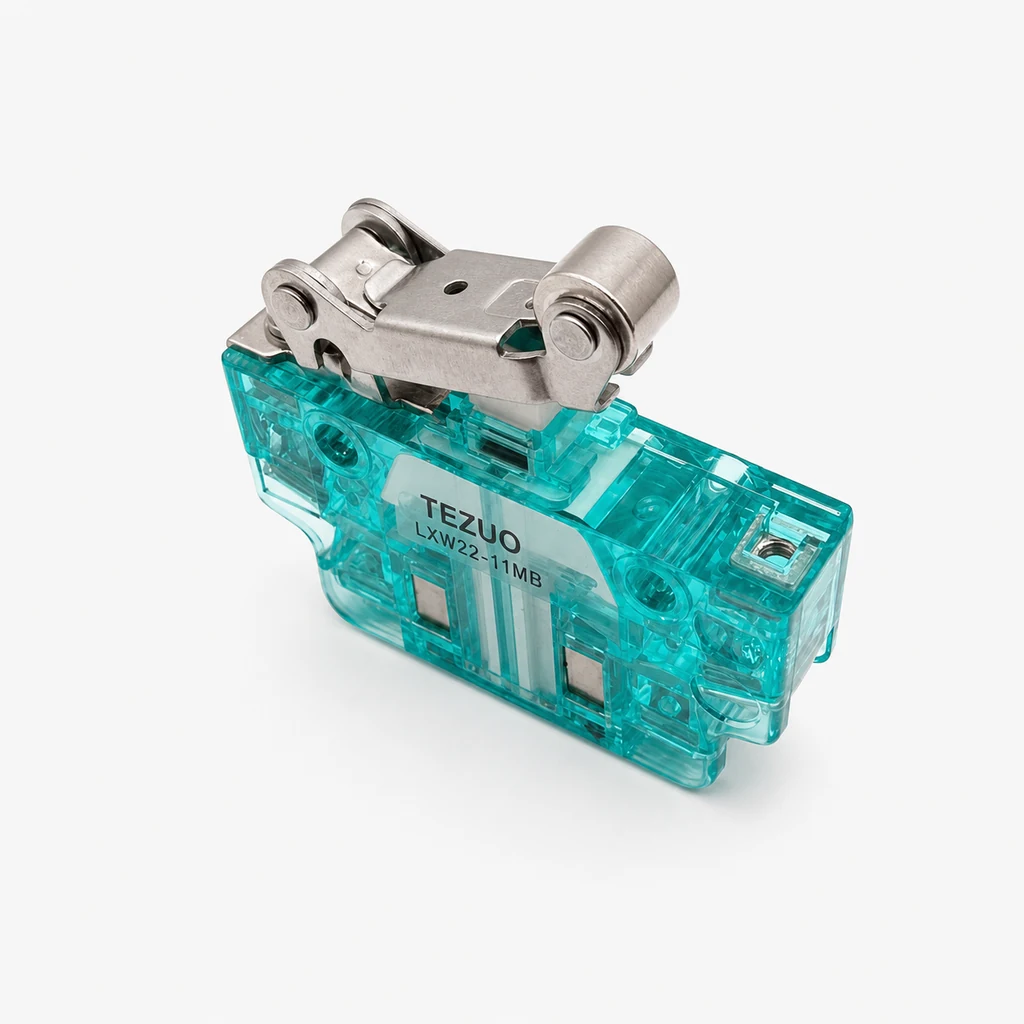

| 执行机构 / 操作方式 | 双滚轮联动，1 组组合结构资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 1 组转换触点；每组为 Za 接点。端子位置按当前组合实物确认资料已核对 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | ≥1,000,000 次参考值 |
| 电气寿命 | AC-12 / DC-12：>50,000 次；AC-15 / DC-13：>30,000 次参考值 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+85℃参考值 |
| 接触电阻 / 工频耐压 | 同型号参考：接触电阻 ≤30mΩ；载流部件与易触及表面之间、载流金属部件与地之间均为 AC 1890V±3%、45-65Hz、5s参考值 |
| 安装螺钉扭矩 | 同型号参考：M3 安装螺钉 0.4-0.6N·m；M4 安装螺钉 1-1.4N·m参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 当前 SKU 实物与结构资料；TEZUO 当前 SKU 实物与接点资料；TEZUO 同型号选型参考资料
本型号参数2 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|

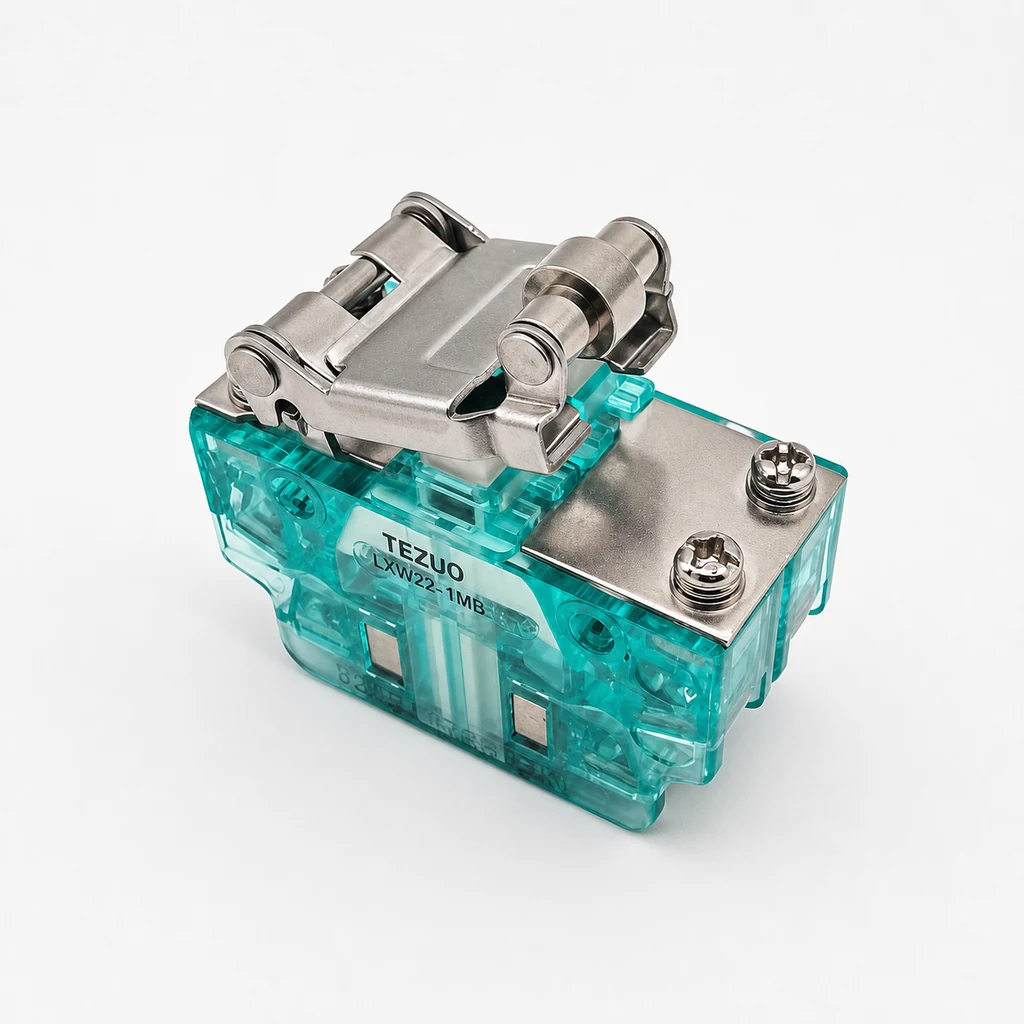

| 执行机构 / 操作方式 | 双滚轮联动，2 组组合结构资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 2 组转换触点；每组为 Za 接点。端子位置按当前组合实物确认资料已核对 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | ≥1,000,000 次参考值 |
| 电气寿命 | AC-12 / DC-12：>50,000 次；AC-15 / DC-13：>30,000 次参考值 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+85℃参考值 |
| 接触电阻 / 工频耐压 | 同型号参考：接触电阻 ≤30mΩ；载流部件与易触及表面之间、载流金属部件与地之间均为 AC 1890V±3%、45-65Hz、5s参考值 |
| 安装螺钉扭矩 | 同型号参考：M3 安装螺钉 0.4-0.6N·m；M4 安装螺钉 1-1.4N·m参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 当前 SKU 实物与结构资料；TEZUO 当前 SKU 实物与接点资料；TEZUO 同型号选型参考资料
本型号参数2 项资料已核对
| 参数 | 数值 / 说明 |
|---|---|

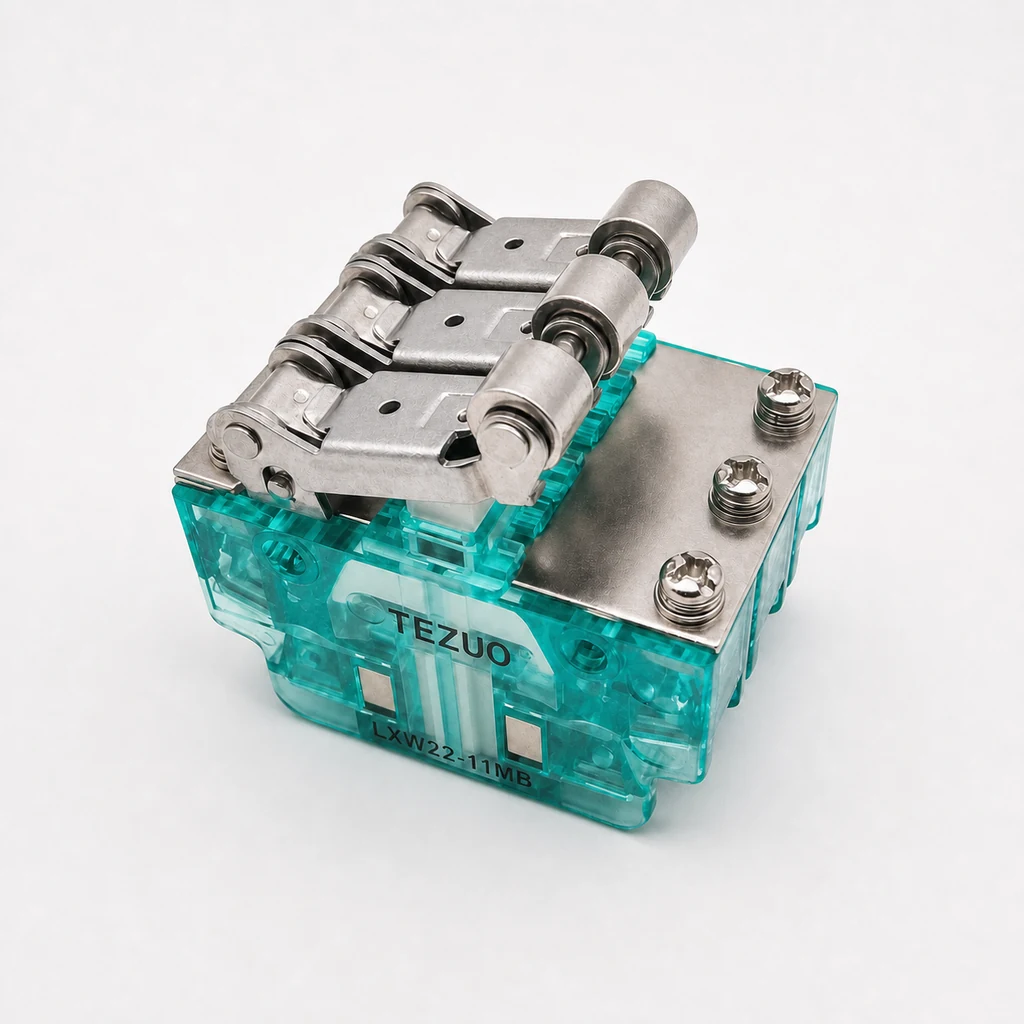

| 执行机构 / 操作方式 | 双滚轮联动，3 组组合结构资料已核对 |
| 外形尺寸 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 安装尺寸 / 孔距 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 动作力 / 动作行程 | 需按当前完整型号工程确认，不套用其他型号参数待确认 |
| 触点形式 | 3 组转换触点；每组为 Za 接点。端子位置按当前组合实物确认资料已核对 |
| 额定电压 / 电流 | 需按当前完整型号工程确认待确认 |
| 接线端子 / 出线方式 | 需按当前完整型号工程确认待确认 |
| 机械寿命 | ≥1,000,000 次参考值 |
| 电气寿命 | AC-12 / DC-12：>50,000 次；AC-15 / DC-13：>30,000 次参考值 |
| 防护等级 | 需工程确认待确认 |
| 工作温度 | -25℃～+85℃参考值 |
| 接触电阻 / 工频耐压 | 同型号参考：接触电阻 ≤30mΩ；载流部件与易触及表面之间、载流金属部件与地之间均为 AC 1890V±3%、45-65Hz、5s参考值 |
| 安装螺钉扭矩 | 同型号参考：M3 安装螺钉 0.4-0.6N·m；M4 安装螺钉 1-1.4N·m参考值 |
动作值不跨型号通用。OF 为动作力，RF 为复位力，PT 为预行程，OT 为超行程，MD 为差动行程；原资料未列出的值不按零处理。
资料：TEZUO 当前 SKU 实物与结构资料；TEZUO 当前 SKU 实物与接点资料；TEZUO 同型号选型参考资料
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | LXW22-11MB 磁吹行程开关 | 参数资料已确认 |
| 产品类别 | 行程开关 | 参数资料已确认 |
| 型号范围 | LXW22-11MB 一组 / LXW22-11MB 二组 / LXW22-11MB 三组资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 机械参数 | ||
| 执行机构 / 操作方式 | 双滚轮联动；当前 TEZUO SKU 为一组 / 二组 / 三组组合结构资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 外形尺寸 | 同型号单模块参考：壳体 50.5 mm max × 28 mm × 12 mm max，滚轮手柄总高约 50 mm max，手柄半径 R24，滚轮 Ø7.8×6.4 mm；多组安装板外形按 TEZUO 订单图确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 安装尺寸 / 孔距 | 同型号单模块安装中心距 28±0.5 mm，2×Ø4.2±0.25 mm；一至三组金属安装板孔位不得直接按单模块尺寸推算资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 动作力 / 动作行程 | 同型号滚轮手柄单模块参考：OF 2-5N、RF ≥1N、FP 23-24mm、OP 19.6-20.6mm、TTP 16.3-16.8mm、RP 21.4-22.4mm；双模块手册示例 OF 4-10N，三组组合需按 TEZUO 样品复核资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气参数 | ||
| 触点形式 | 每组为一组转换触点（Za）；当前 TEZUO SKU 提供一组 / 二组 / 三组回路资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 额定电压 / 电流 | LXW22-11M□ 同型号参考：DC-12 250V 5A，AC-12 250V 16A；额定绝缘电压 Ui 400V、约定发热电流 Ith 22A资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 接线端子 / 出线方式 | 同型号提供 M3 螺钉端子或 AMP250（6.3×0.8 mm）快速连接端子；TEZUO 当前组合版按订单端子配置确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 接触电阻 / 工频耐压 | 同型号参考：接触电阻 ≤30mΩ；载流部件与易触及表面之间、载流金属部件与地之间均为 AC 1890V±3%、45-65Hz、5s资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 耐久与环境 | ||
| 机械寿命 | ≥1,000,000 次资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气寿命 | AC-12 / DC-12：>50,000 次；AC-15 / DC-13：>30,000 次资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 防护等级 | 需工程确认 | 需工程确认 |
| 工作温度 | -25℃～+85℃资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 安装参数 | ||
| 安装螺钉扭矩 | 同型号参考：M3 安装螺钉 0.4-0.6N·m；M4 安装螺钉 1-1.4N·m资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 3 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
本系列仅提供一组、二组和三组，先按需要同步切换的回路数量选型。
核对双滚轮的触发方向、设备行程、安装板孔位和可用安装空间。
确认机械动作频率、触点逻辑与控制回路要求后再确定接线方案。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
行程开关 应用诊断
LXW22-11MB 采用透明模块化壳体、金属安装板和双滚轮联动机构，可按一组、二组或三组配置，用于起重、输送及往复设备的位置联锁。

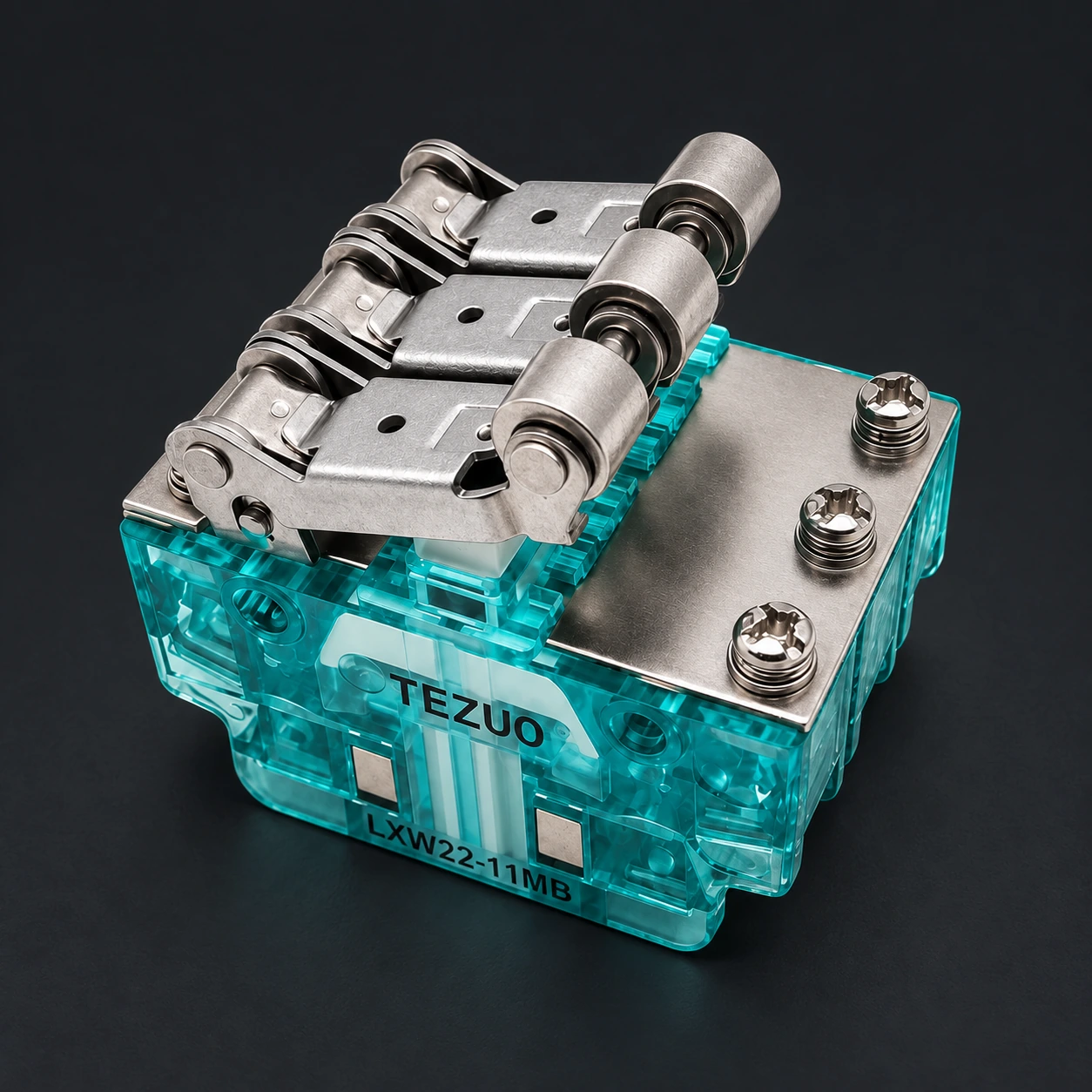

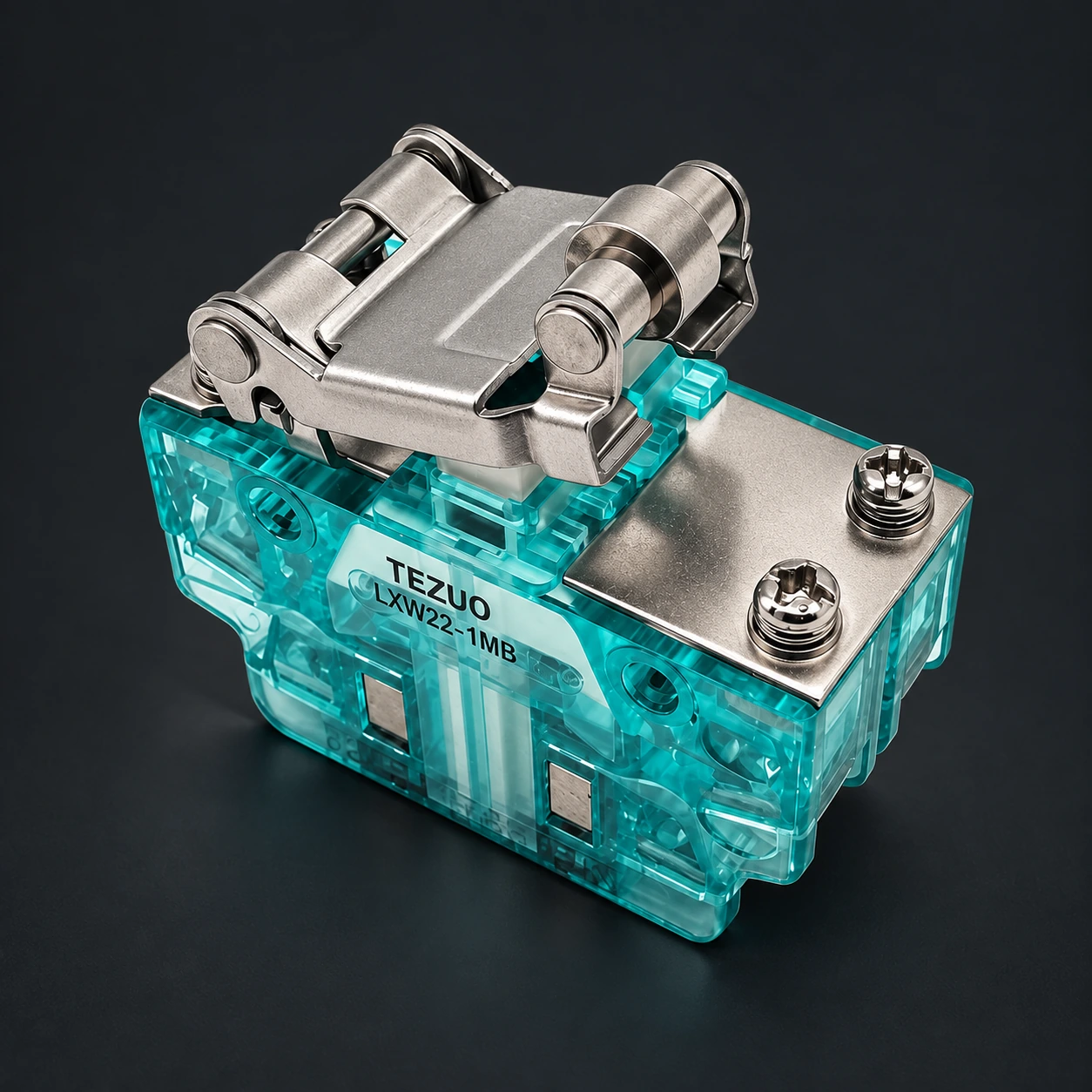

系列主图 + 型号图LXW22-11MB 磁吹行程开关首图为系列展示图，下方提供 3 组型号外观图，其中 0 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合机械行程限位和一至三组回路的同步切换。
- 机械行程限位
- 多回路同步切换
- 起重与输送设备
- 往复机构联锁
系列亮点
- 一组 / 二组 / 三组可选
- 双滚轮联动执行机构
- 透明模块化壳体与金属安装板
选型提示
覆盖直动、滚轮、杆式与可调执行机构，适合设备限位、位置确认和联锁控制。
- 本系列仅提供一组、二组和三组，先按需要同步切换的回路数量选型。
- 核对双滚轮的触发方向、设备行程、安装板孔位和可用安装空间。
- 确认机械动作频率、触点逻辑与控制回路要求后再确定接线方案。
- 安装时应保证滚轮受力方向稳定，避免侧向冲击或超过机构允许行程。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
LXW22-11MB 磁吹行程开关 如何确认具体型号？
当前页面已整理 3 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
