系列主图 + 型号图M8/M12/M18霍尔磁性接近开关
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
14 个结果
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | M8/M12/M18霍尔磁性接近开关 | 参数资料已确认 |
| 产品类别 | 接近开关 | 参数资料已确认 |
| 型号范围 | NJK-5001A / NJK-5001B / NJK-5001C / NJK-5001D / NJK-5002A / NJK-5002B / NJK-5002C / NJK-5002D 等 14 个型号资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 检测参数 | ||
| 检测原理 | 霍尔磁性检测，配合磁铁触发资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 检测距离 | NJK-5002C：10 mm；其余 NJK-5001 / NJK-5002 / NJK-5003 与不同磁铁组合按完整 SKU 确认资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 响应频率 | 公开同型号资料存在 500 Hz 与 100 kHz 两组冲突值；当前供应商资料未给数值，需工程实测确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 电气参数 | ||
| 供电电压 | NJK-5002C：DC 5-30 V；其他子型号按完整 SKU 确认（供应商通用接线图另标 DC 6-36 V，不跨型号套用）资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 负载电流 | NJK-5002C：100 mA；其他子型号按完整 SKU 确认资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 输出形式 | 直流三线 NPN / PNP、磁性二线；M12 / M18 提供四线常开+常闭，另有双极双向霍尔选项资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 常开 / 常闭 | 常开 / 常闭，以及四线常开+常闭，按完整 SKU 区分资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| NJK-5002C 负载电流 | 100 mA资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 连接与安装 | ||
| 外壳规格 / 安装方式 | NJK-5001 为 M8、NJK-5002 为 M12、NJK-5003 为 M18；长款 / 短款可选。NJK-5002 为 M12×1，短款总长 30 mm、长款总长 55 mm，黄铜镀镍外壳；M18 精确尺寸图仍按同型号参考标注资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 电缆 / 连接器 | 1.2 m 引出线资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 耐久与环境 | ||
| 防护等级 | 公开同型号营销资料有 IP67 表述，但当前供应商资料未提供防护等级或试验依据，需工程确认资料依据:TEZUO 同型号选型参考资料 | 公开参考 |
| 工作温度 | -25℃～+65℃资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 相对湿度 | 35%-95%RH资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 耐振动 / 耐冲击 | 振动 10-55Hz、复振幅 1.5mm，X / Y / Z 各 2 小时；冲击 500m/s²（约 50g），X / Y / Z 各 10 次资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 交互反馈 | ||
| 动作指示灯 | 红色 LED 动作指示资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 安装参数 | ||
| 建议工作距离 | 安装时建议按对应 SKU 额定检测距离约 85% 设定；NJK-5002C 额定 10 mm 时建议工作距离约 8.5 mm资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 3 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
先确认外壳直径、安装空间与齐平或非齐平安装方式。
再确认检测距离、NPN / PNP、常开 / 常闭和供电范围。
最后核对电缆或连接器形式、防护等级与现场温度。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
接近开关 应用诊断

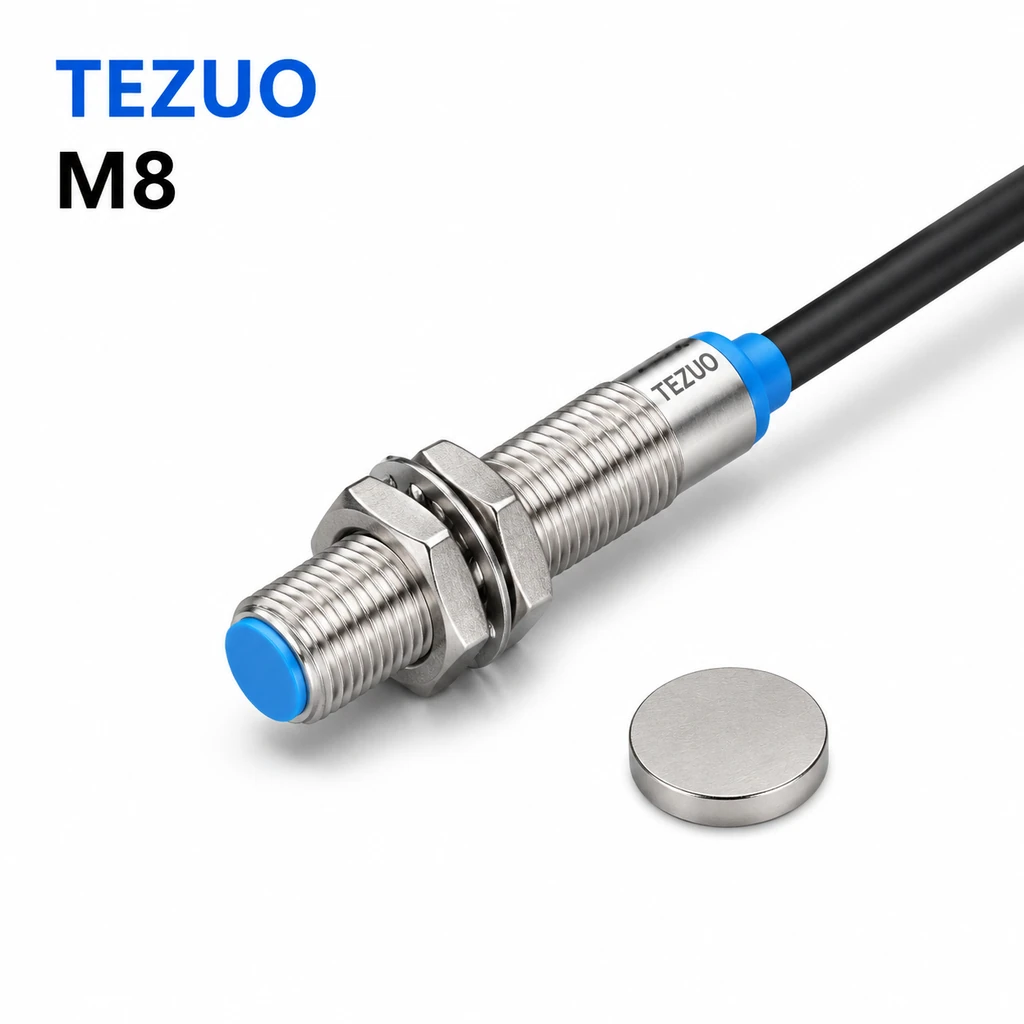

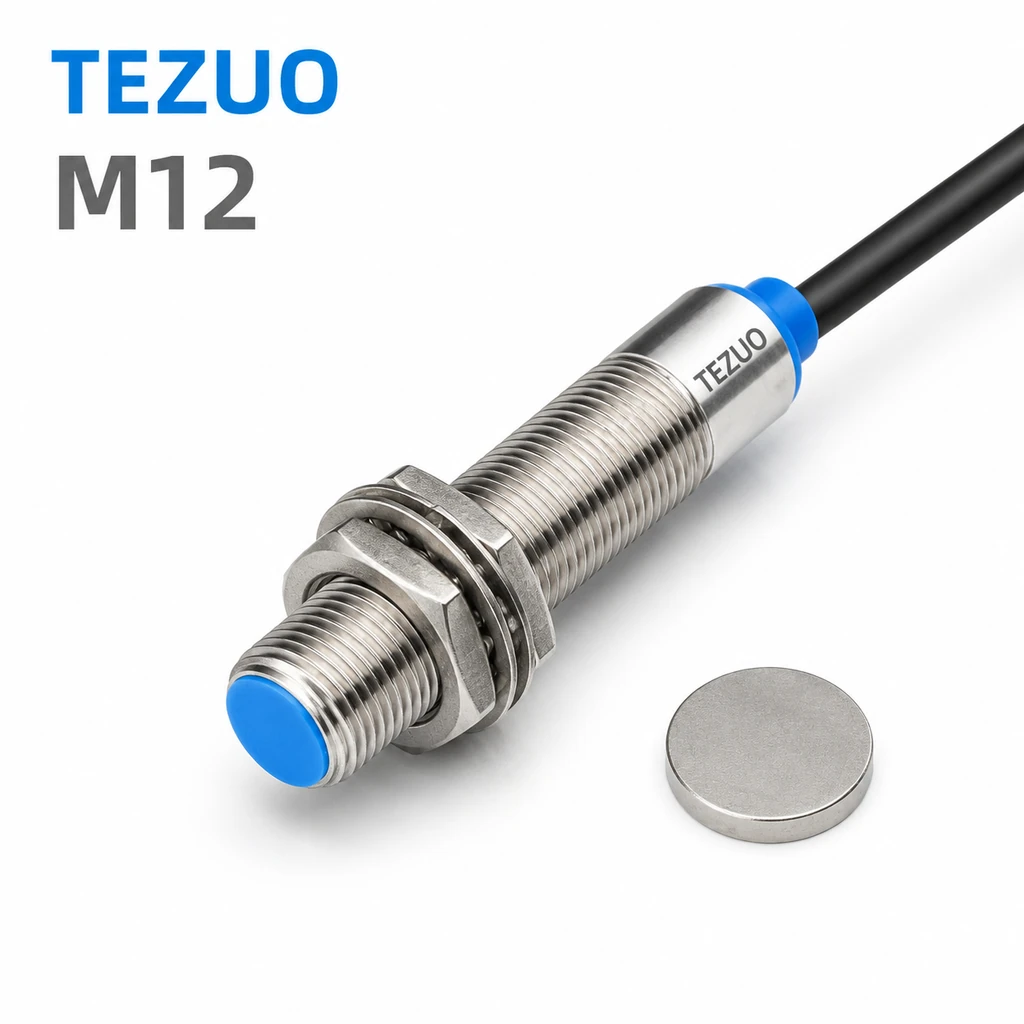

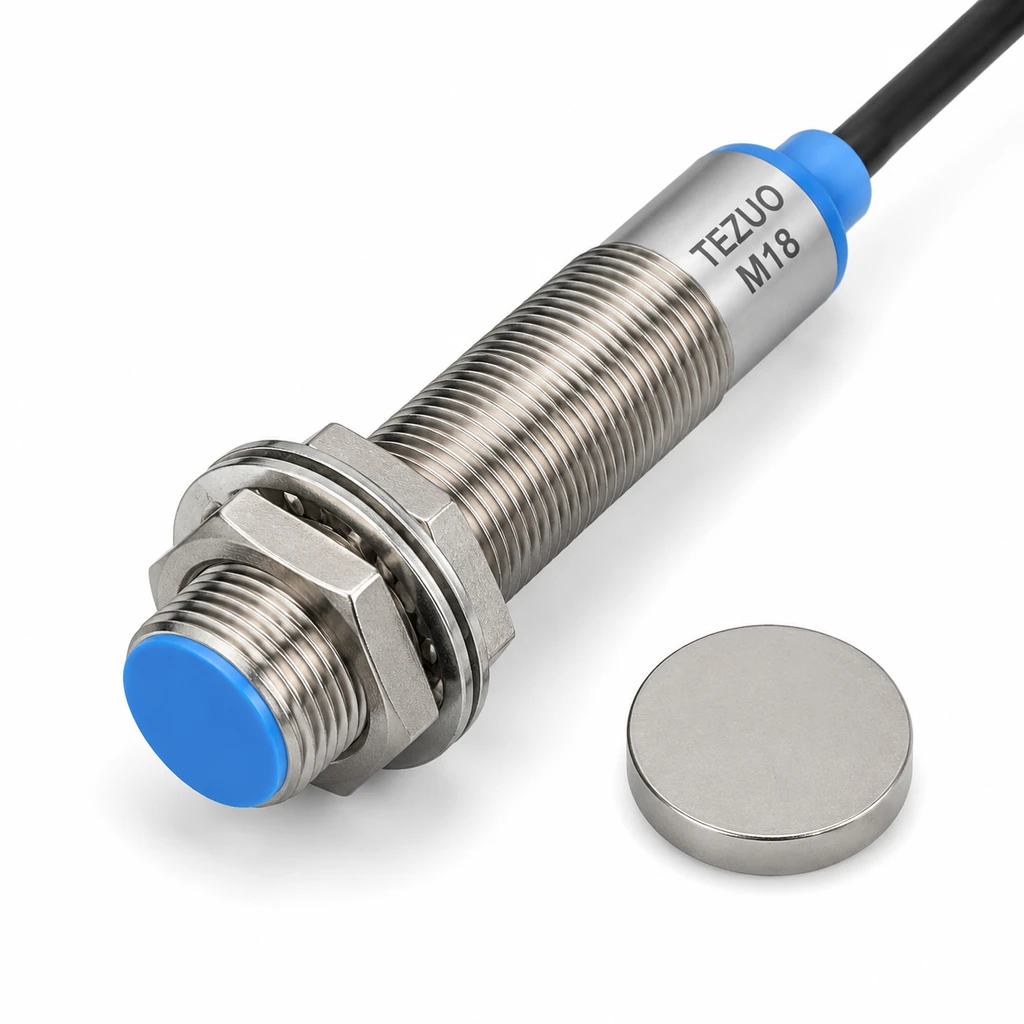

供应商当前供货资料确认 NJK-5001、NJK-5002、NJK-5003 分别对应 M8、M12、M18 外壳，A=PNP常开、B=PNP常闭、C=NPN常开、D=NPN常闭；另有二线常开 / 常闭、四线常开+常闭及长短款选项。触发距离随配套磁铁规格变化。
系列主图 + 型号图M8/M12/M18霍尔磁性接近开关首图为系列展示图，下方提供 3 组型号外观图，其中 3 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合气缸行程、门体状态、转速位置和无法使用金属感应的磁触发场景。
- 自动化夹具
- 输送到位
- 金属工件检测
- 机械位置反馈
系列亮点
- 14 个 NJK 公开型号
- M8 / M12 / M18 圆柱外壳
- A / B / C / D 输出后缀
选型提示
用于无接触检测与机构到位反馈，需按检测原理、外壳结构、距离、输出和现场环境组织选型。
- 先确认外壳直径、安装空间与齐平或非齐平安装方式。
- 再确认检测距离、NPN / PNP、常开 / 常闭和供电范围。
- 最后核对电缆或连接器形式、防护等级与现场温度。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
M8/M12/M18霍尔磁性接近开关 如何确认具体型号？
当前页面已整理 14 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
