系列主图 + 型号图圆盘型 / 扁平型远距离接近开关
首屏展示前 8 张视图;另有 1 张型号图,见下方外形参考与尺寸资料。
MODEL MATRIX
系列型号清单
点击型号查看资料，或把最多 6 个型号加入采购清单后统一询价；参考图不会被标记为逐型号参数核验结果。
TECHNICAL SPECIFICATIONS
产品规格参数
仅展示现有资料可以支持的内容；未取得对应型号工程资料的字段统一标记为“需工程确认”。
| 参数项目 | 当前资料 | 确认状态 |
|---|---|---|
| 基础信息 | ||
| 品牌 | TEZUO 特佐 | 参数资料已确认 |
| 产品系列 | 圆盘型 / 扁平型远距离接近开关 | 参数资料已确认 |
| 产品类别 | 接近开关 | 参数资料已确认 |

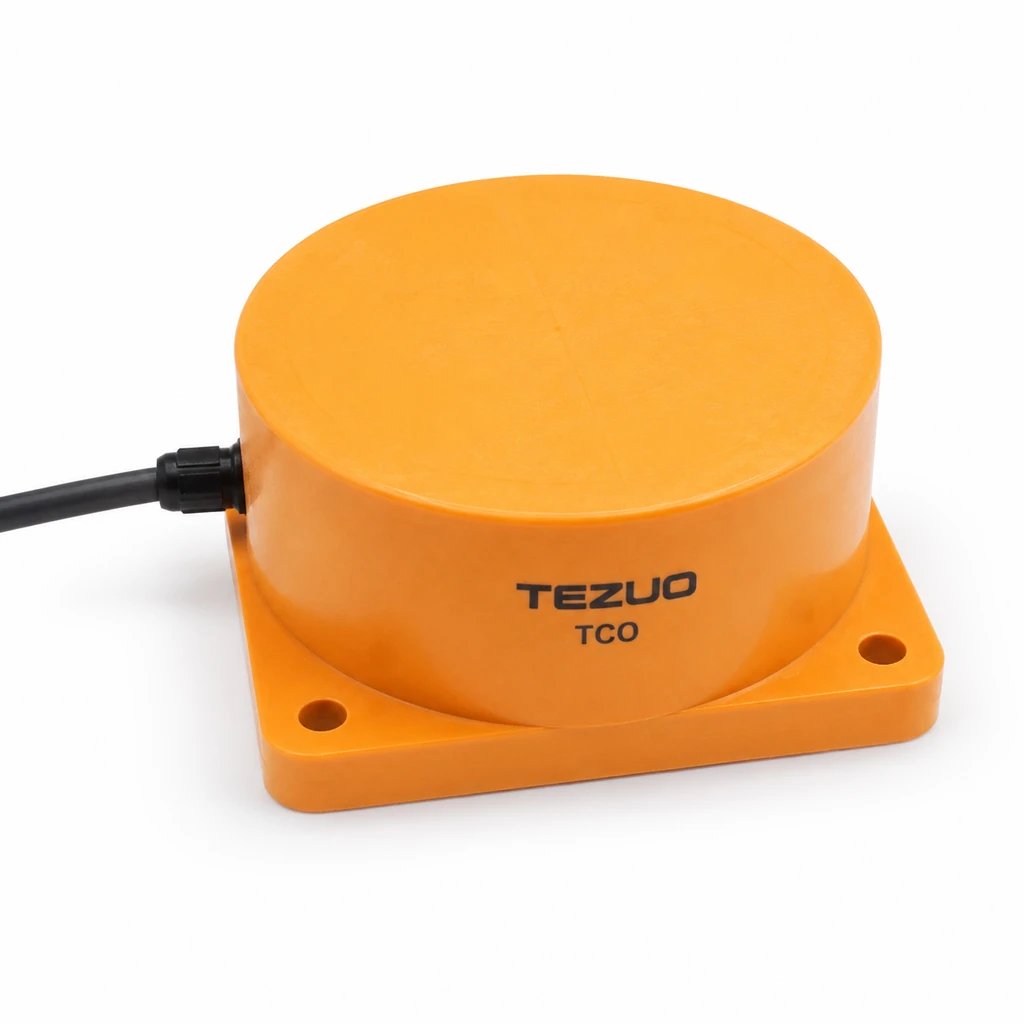

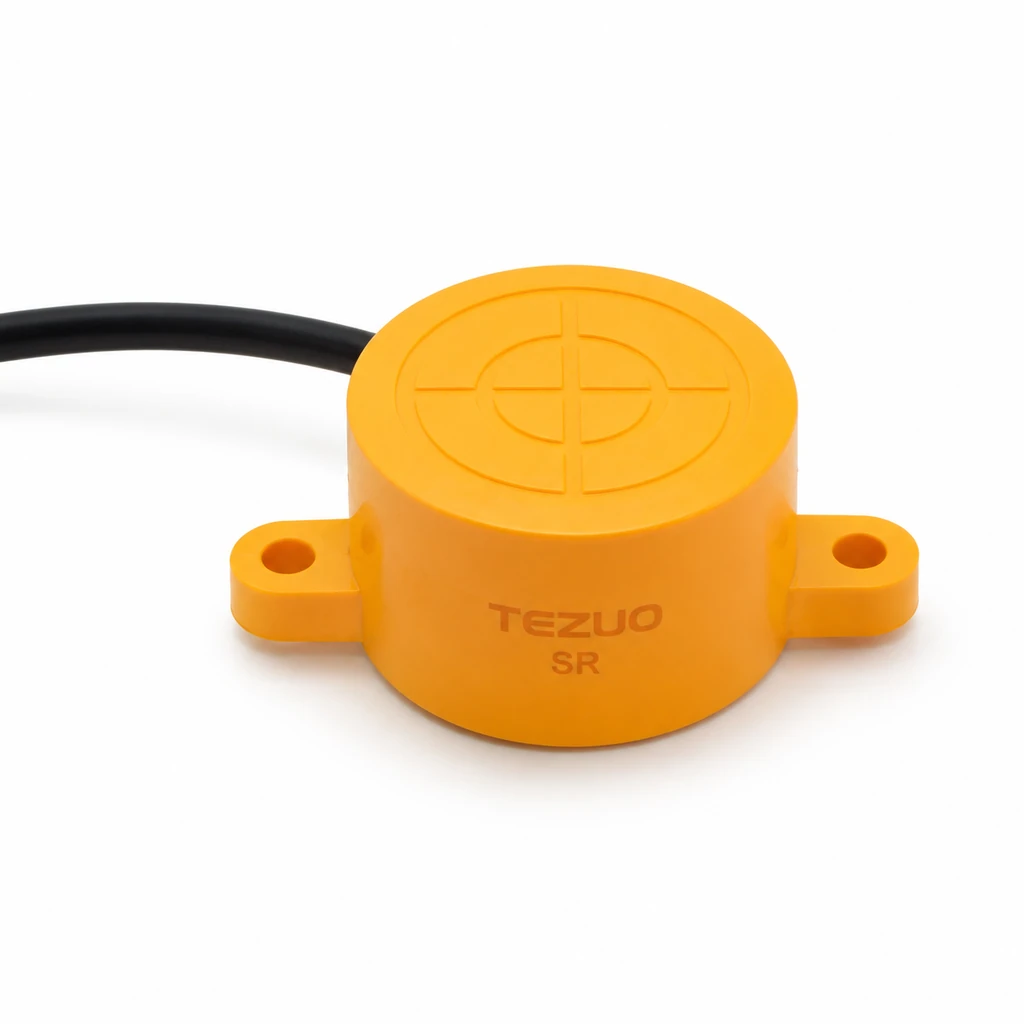

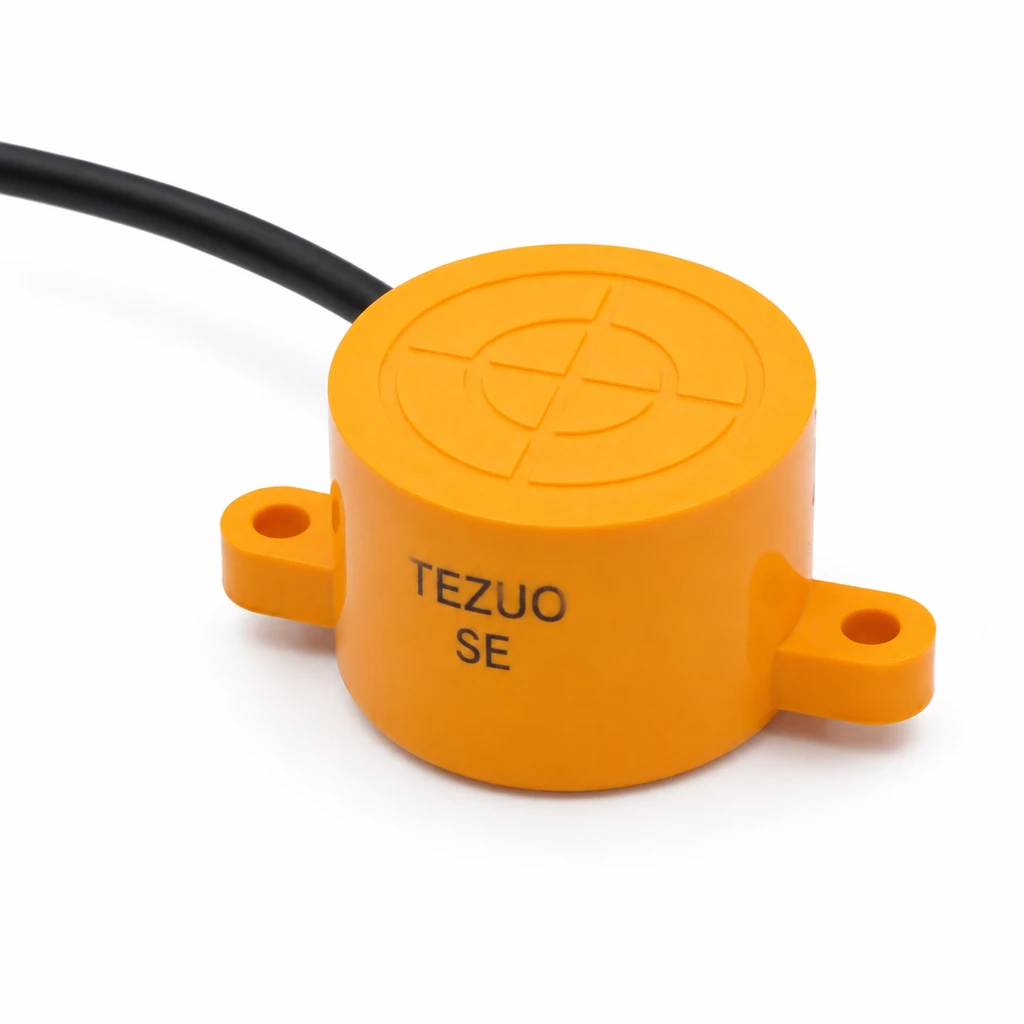

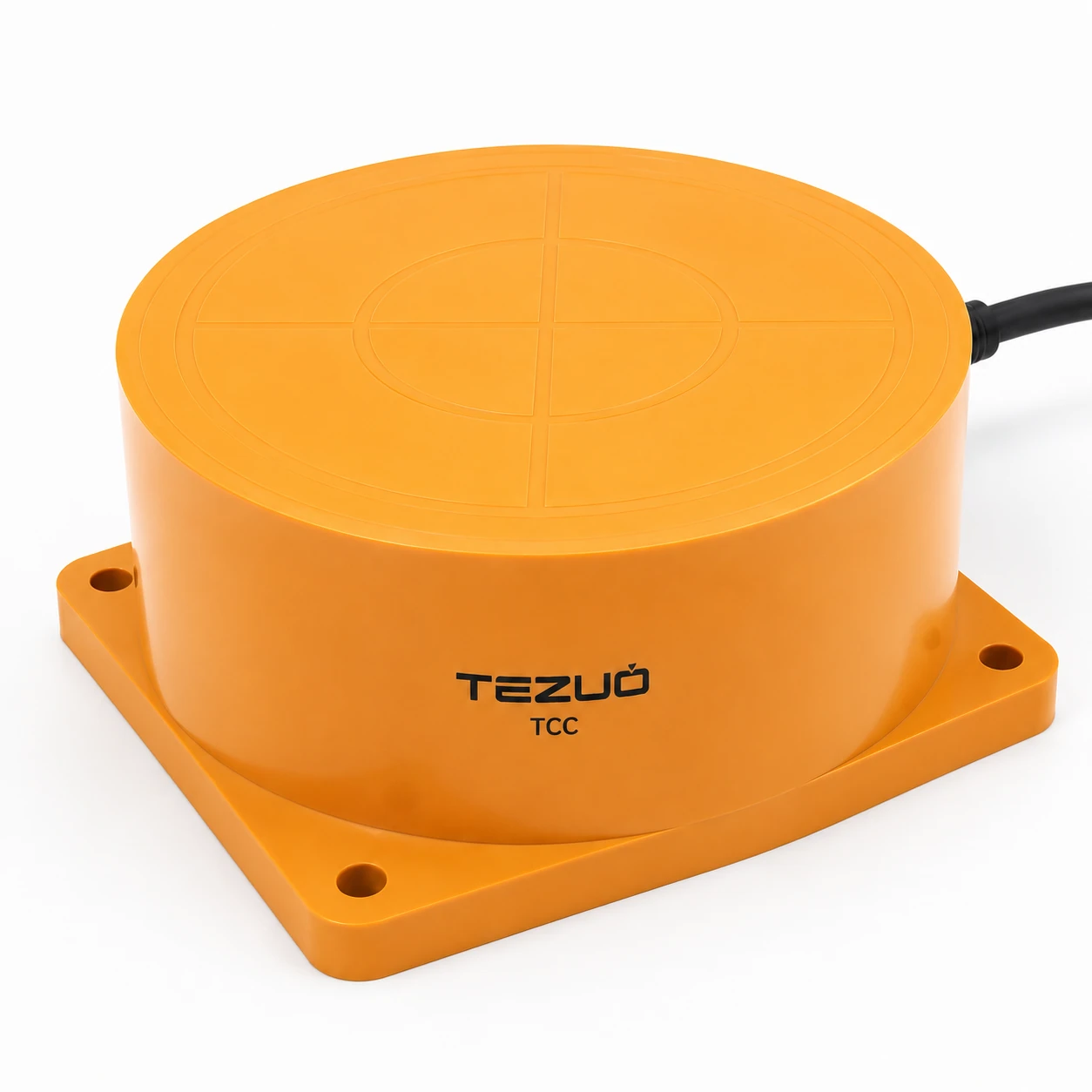

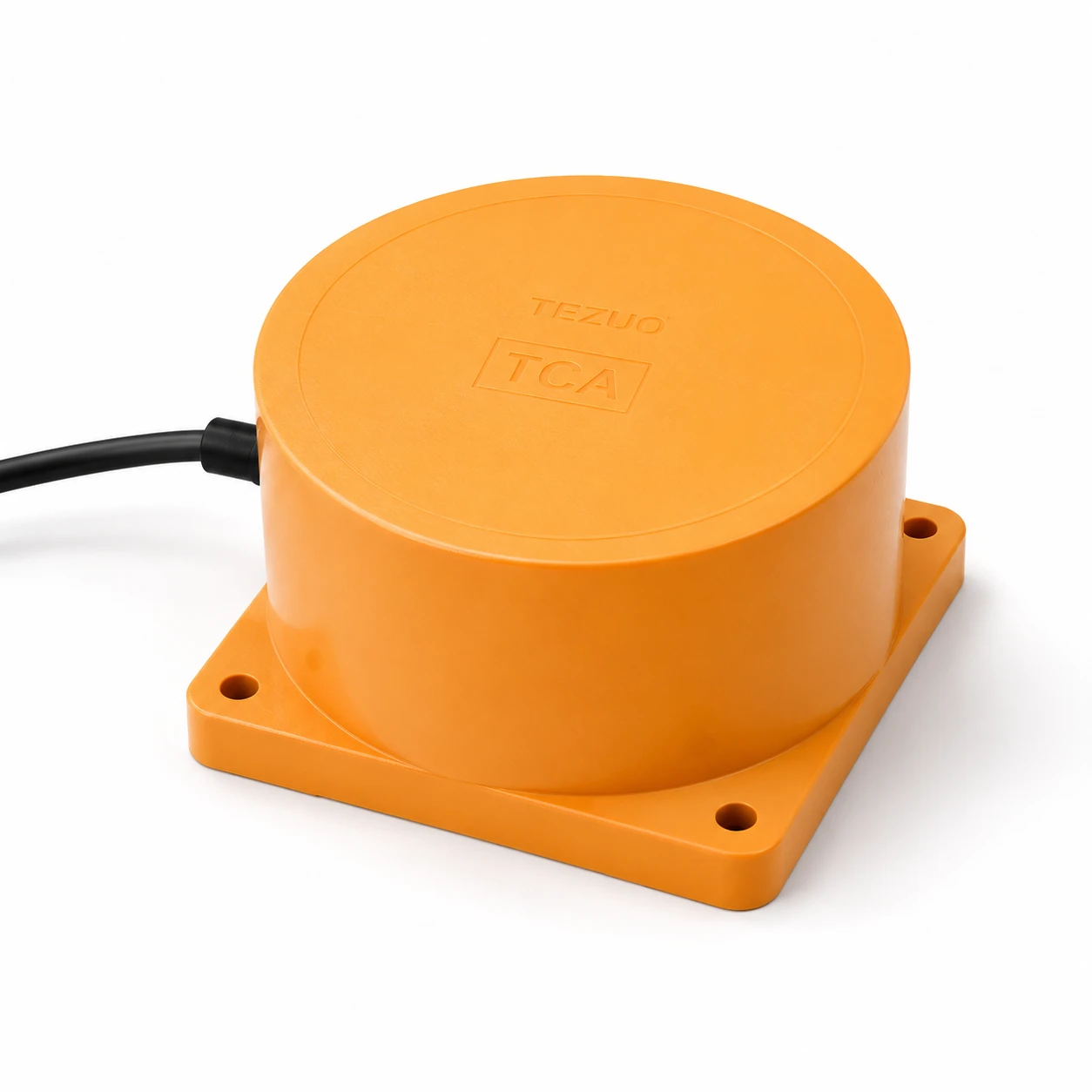

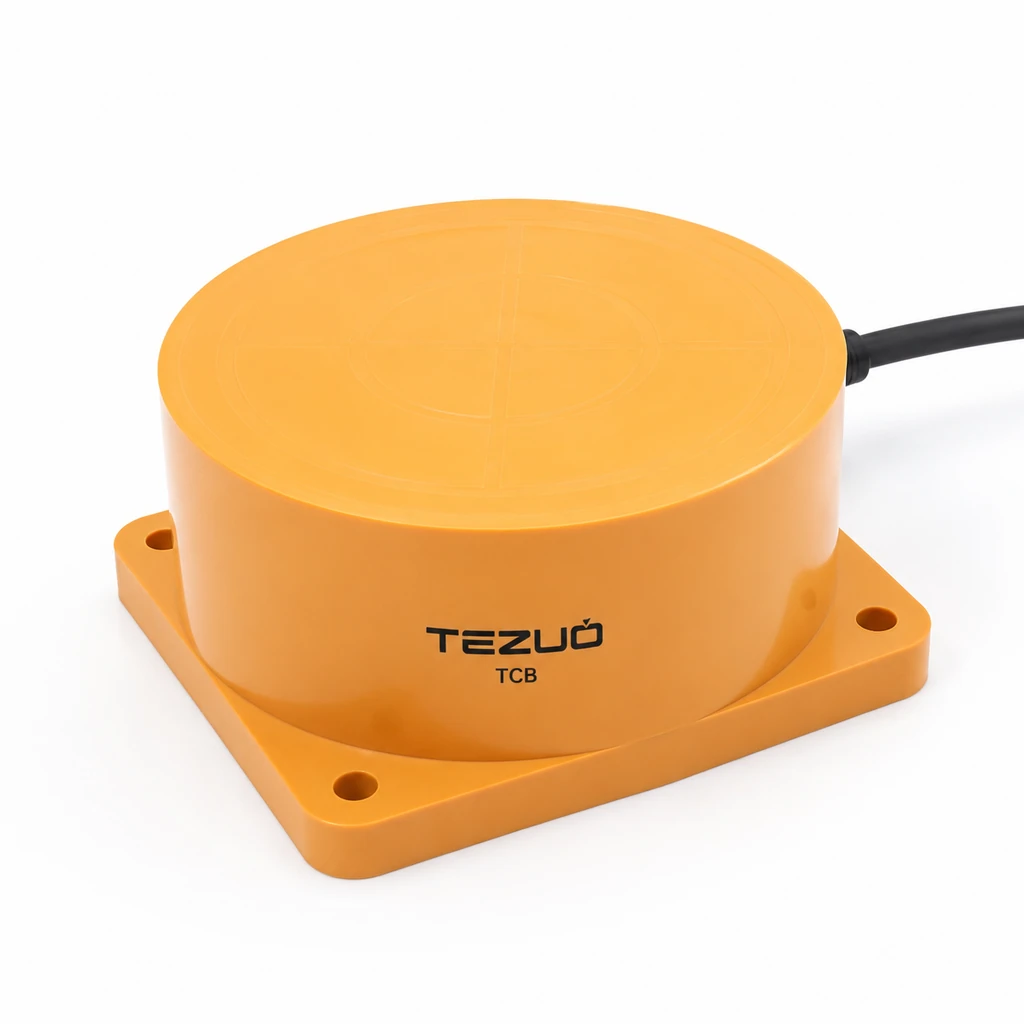

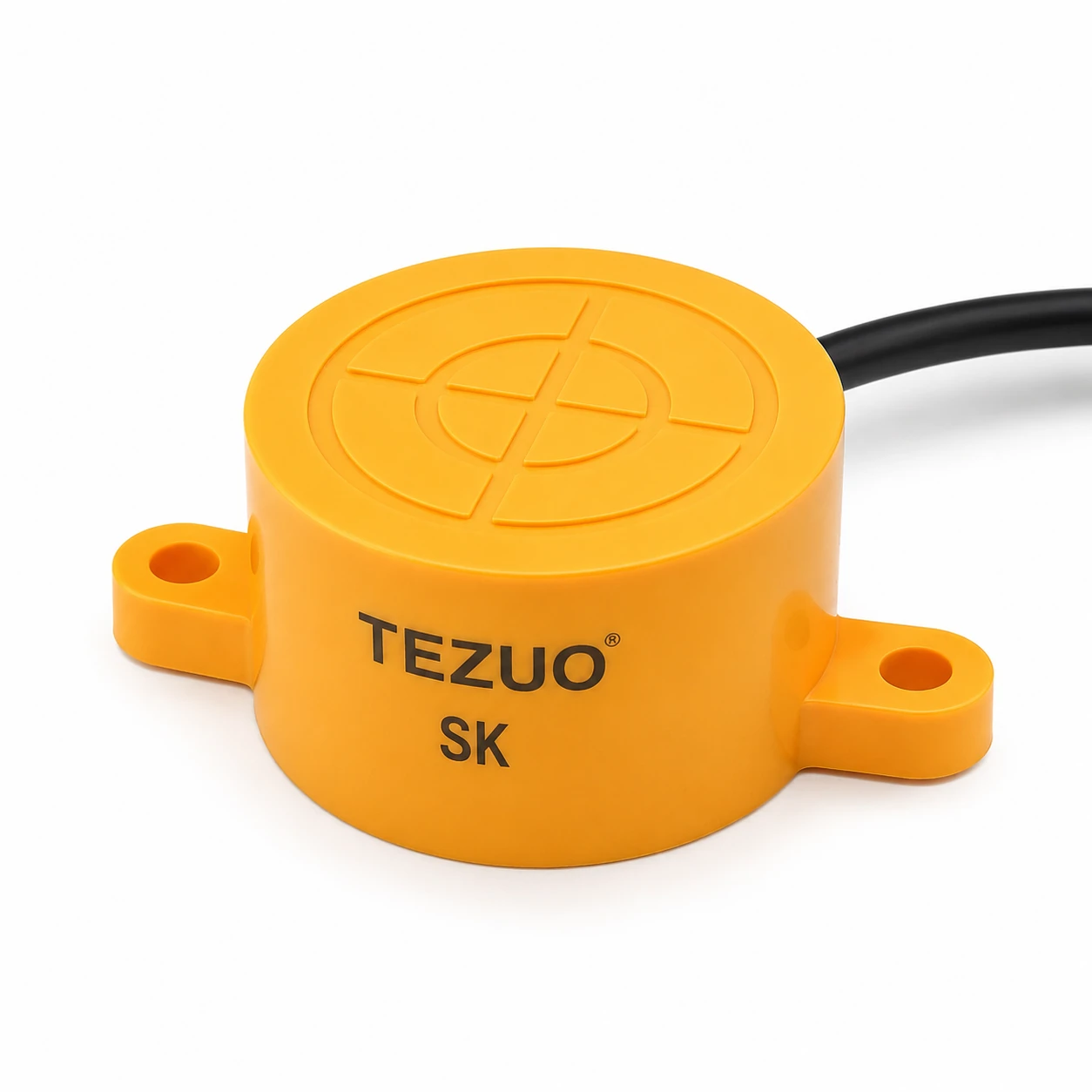

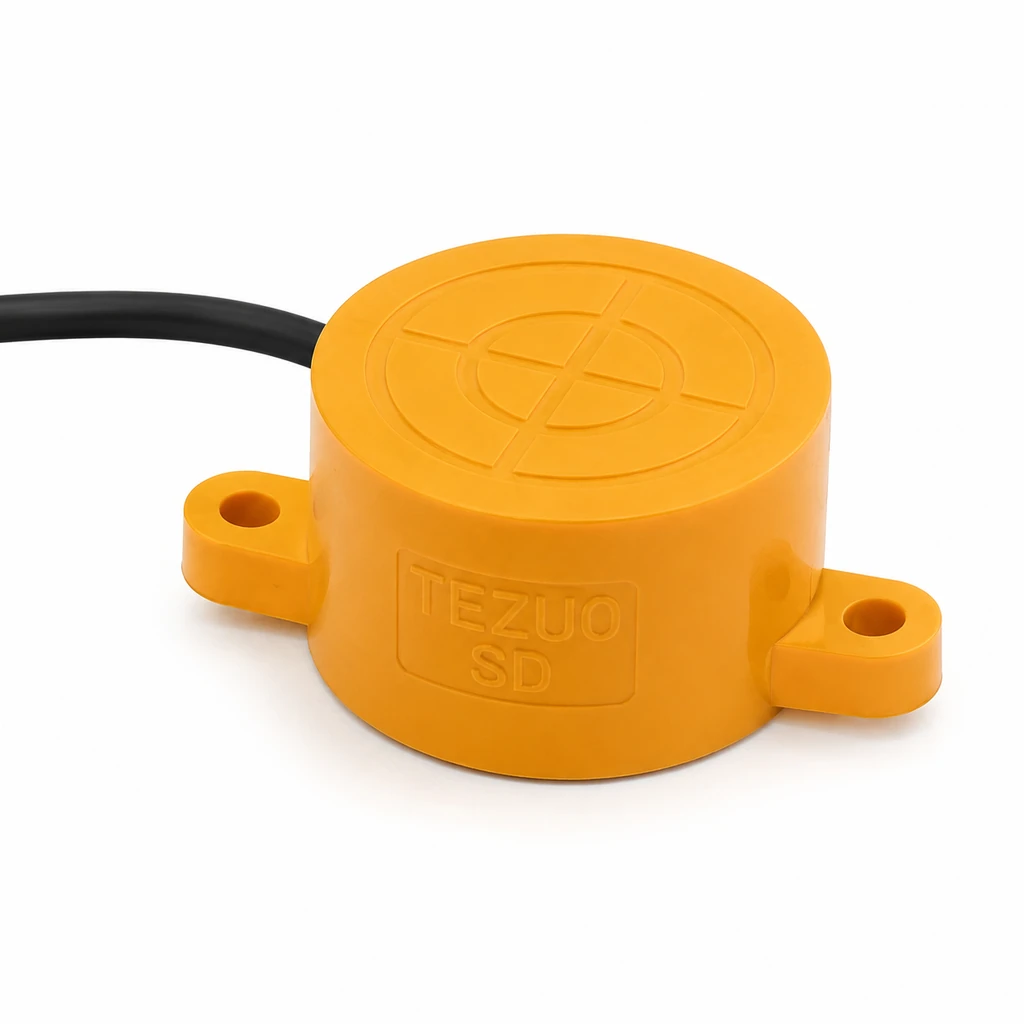

| 型号范围 | SE系列 直径55MM 距离25MM / SR系列 直径42MM 距离18MM / SD系列 直径48MM 距离20MM / TCO系列 直径80MM 距离40MM / TCA系列 直径100MM 距离50MM / TCC系列 直径210MM 距离120MM / SK系列 直径36MM 距离15MM / TCB系列 直径140MM 距离80MM资料依据:TEZUO 当前型号清单 | 型号清单已整理 |
| 检测参数 | ||
| 检测原理 | 电感式金属检测资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 检测距离 | SK 15 mm、SR 18 mm、SD 20 mm、SE 25 mm、TCO 40 mm、TCA 50 mm、TCB 80 mm、TCC 120 mm资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 响应频率 | 需工程确认 | 需工程确认 |
| 电气参数 | ||
| 供电电压 | 需工程确认 | 需工程确认 |
| 负载电流 | 需工程确认 | 需工程确认 |
| 输出形式 | 默认三线 NPN；其他输出按订单备注确认资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 常开 / 常闭 | 默认常开；其他动作状态按订单备注确认资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 连接与安装 | ||
| 外壳规格 / 安装方式 | 扁平 / 圆盘外壳，公称直径 36 / 42 / 48 / 55 / 80 / 100 / 140 / 210 mm资料依据:TEZUO 当前供货资料 | 参数资料已确认 |
| 电缆 / 连接器 | 需工程确认 | 需工程确认 |
| 耐久与环境 | ||
| 防护等级 | 需工程确认 | 需工程确认 |
| 工作温度 | 需工程确认 | 需工程确认 |
资料状态说明
- 参数资料已确认
- 有明确 TEZUO 样本、实物或供应商当前供货资料依据。
- 型号清单已整理
- 只确认型号入口和系列归属，不等于该型号全部参数已确认。
- 公开参考
- 可用于初步选型，正式下单前需用样品或工程资料复核。
- 需工程确认
- 现有资料不足以作公开承诺，询盘时按具体型号核对。
TECHNICAL RESOURCES
技术资料与采购交付
系列技术单页与网页规格共用同一份数据，后续参数更新会同步生效，避免网页、选型表和对外资料出现版本冲突。
系列技术单页
包含当前型号范围、规格状态、资料依据与下单确认项。打开后可直接打印或保存为 PDF。
打开打印版技术单页TEZUO 完整电子样本
用于跨系列浏览和初步选型。产品详情页的最新状态标注优先于历史样本中的未更新内容。
打开 2026 电子样本 PDF二维图与 CAD 资料
网页尺寸图用于选型预审；开孔、装配或批量采购前，请提交具体型号获取对应版本的工程确认资料。
申请对应型号工程资料MODEL REFERENCES
外形参考与尺寸资料
下方按相同产品图和尺寸资料归并展示。TEZUO 样本、供应商确认尺寸、公开参考尺寸图与无尺寸外形轮廓会分别标注，不能混作同一工程依据。
展开全部 8 组外形与尺寸资料也可从上方型号卡直接查看对应资料
工程选型路径
先按动作方式、安装条件和现场环境缩小范围，再进入型号矩阵确认具体编码，方便工程与采购人员准确判断。
先确认外壳直径、安装空间与齐平或非齐平安装方式。
再确认检测距离、NPN / PNP、常开 / 常闭和供电范围。
最后核对电缆或连接器形式、防护等级与现场温度。
如为替换项目，建议发送旧件铭牌、正侧面照片和安装位照片，减少型号误判。
接近开关 应用诊断
该系列覆盖 归类 8 个尺寸系列，覆盖直径 36-210mm 与 15-120mm 检测距离；页面默认说明为 NPN 常开，其他输出需单独确认。
系列主图 + 型号图圆盘型 / 扁平型远距离接近开关首图为系列展示图，下方提供 8 组型号外观图，其中 8 组带尺寸资料；“型号图已核验”只代表外形与型号对应，不等于尺寸参数已经确认。
适用场景
适合料斗、升降机构、输送托盘和安装深度受限的大目标检测。
- 自动化夹具
- 输送到位
- 金属工件检测
- 机械位置反馈
系列亮点
- SE / SR / SD / SK / TCA / TCB / TCC / TCO
- 15-120mm 检测距离
- 8 个外壳尺寸系列
选型提示
用于无接触检测与机构到位反馈，需按检测原理、外壳结构、距离、输出和现场环境组织选型。
- 先确认外壳直径、安装空间与齐平或非齐平安装方式。
- 再确认检测距离、NPN / PNP、常开 / 常闭和供电范围。
- 最后核对电缆或连接器形式、防护等级与现场温度。
ENGINEERING CHECKLIST
规格确认清单
以下为询盘前建议确认的工程信息，不虚构未确认参数；具体电气规格、尺寸与环境要求以后续样本或实物资料核对为准。
先确认是否属于当前系列方向
按安装、电气与环境条件确认
用于初步判断适配场景
用于外形与系列方向判断
可同步发送旧件照片确认
先缩小系列，再确认具体型号
资料与工程选型支持
可根据旧件照片、安装尺寸、触发方式、接线需求与现场环境，协助确认系列和具体规格。
SELECTION SUPPORT
缺少尺寸、参数或替代判断？
发送旧型号、安装位或现场照片，我们会按系列协助缩小选型范围。建议把以下资料一起发来：
旧件型号或铭牌照片产品正面、侧面、接线端照片安装位置与触发方向预计数量、使用设备与交期
PURCHASING FAQ
采购与选型常见问题
以下内容与页面 FAQ 结构化数据保持一致，帮助采购和工程人员快速判断下一步需要准备的资料。
圆盘型 / 扁平型远距离接近开关 如何确认具体型号？
当前页面已整理 8 个型号入口。最终型号仍需结合安装尺寸、动作方式、电气负载和现场环境确认。
页面中标记“需工程确认”的参数是什么意思？
表示现有资料不足以对该参数作公开承诺。询价时会根据具体型号、样品资料或工程文件核对，不会将其他型号参数套用到当前产品。
可以根据旧件照片进行替代选型吗？
可以。建议同时提供铭牌、正面、侧面、接线端、安装位置和孔距照片，以降低只按外观判断造成的误选风险。
询价时需要提供哪些采购信息？
建议提供目标型号或旧件信息、预计数量、使用设备、负载和环境要求、期望交期，以及可以核对的图片或图纸。
